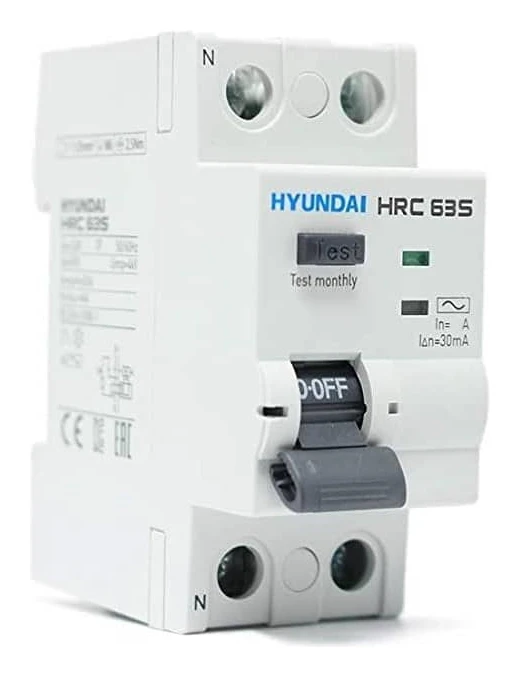

Interruptor diferencial Hyundai 2P 40A 30mA Tipo A

Caraterísticas do Diferencial Hyundai 2P 40A 30mA Tipo A - HRC63S-F2PG4040

O disjuntor diferencial residual Hyundai - HRC63S-F2PG4040 2P 40A 30mA Tipo A pertence à série HRC de disjuntores residuais de corrente, com uma gama de potências nominais de 16 A a 100 A. Esta gama oferece várias caraterísticas, tais como uma capacidade de interrupção de curto-circuito condicional de 6 kA em toda a sua gama, em conformidade com a norma IEC/EN 61008-1.

Funções diferenciais Hyundai 2P 40A 30mA Tipo A:

• Posição de tiro intermédia.
• Terminal de segurança com gaiola.
• Terminação dupla para ligação de cabo/combinação.
• Indicação visual do estado do contacto.
• Auxiliares reguláveis no terreno.
• Botão de teste para inspecções periódicas.

Dados técnicos para Hyundai 2P 40A 30mA Tipo A Diferencial - HRC63S-F2PG4040

• Norma de referência IEC/EN 61008-1
• Número de pólos: 2P (N + 1P)
• Corrente nominal (In): 40 A
• Tensão de funcionamento (Ue): AC 240/415 V
• Frequência (F): 50/60 Hz
• Capacidade de rutura (Inc): 6 kA
• Sensibilidade (I⊿n): 30, 100, 300, 500 mA
• Potência de fecho atribuída (lm): 500 A ou 10 In, consoante o que for maior
• Tempo de disparo: 1 IΔn < 300 ms, 5 IΔn < 40 ms
• Tensão de isolamento (Ui): 690 V
• Tensão nominal de resistência ao impulso (Uimp): 4 kV
• Rigidez dieléctrica: 2,5 kV
• Temperatura de funcionamento -40 °C a + 55 °C
• Binário máximo de aperto 2,5 Nm
• Grau de proteção: IP20
• Fixação: 35 mm x 7,5 mm Grampo para calha DIN
• Material: termoplástico moldado, retardador de chama
• Tipo de ligação do pente: tipo pino/garfo

Proteção contra fugas para a terra de classe A

• Caraterísticas: Detecta corrente residual alternada e pulsante que ocorre subitamente ou aumenta lentamente em magnitude.
• Tipo de carga: Cargas com componentes electrónicos, por exemplo, ar condicionado, iluminação LED, computadores: Ar condicionado, iluminação LED, computadores.

Dimensões do diferencial Hyundai - HRC63S-F2PG4040

A imagem seguinte mostra as dimensões do diferencial Hyundai.

Ficha técnica Dispositivo de corrente residual 2P 40A 30mA Hyundai Tipo A - HRC63S-F2PG4040

Consulte a ficha técnica do diferencial Hyundai 2P 40A 30mA Tipo A - HRC63S-F2PG4040
