Disjuntores magnétotérmicos CA

Os disjuntores magnéticos —também chamados de interruptores automáticos ou disjuntores— protegem os circuitos contra sobrecargas de corrente e curto-circuitos, desligando a linha quando a corrente excede a intensidade nominal. Numa instalação fotovoltaica, são necessários tanto no lado da corrente alternada como no da corrente contínua, e não se trata do mesmo aparelho.

Porque é que um disjuntor de CA não funciona com corrente contínua?

Pela forma como o arco se extingue. Na corrente alternada, a corrente passa por zero cem vezes por segundo, e o arco que se forma ao abrir os contactos extingue-se apenas nesse instante. Na corrente contínua, o valor nunca passa por zero: o arco mantém-se e pode chegar a fundir os contactos se o aparelho não estiver concebido para o cortar.

É por isso que um disjuntor de corrente contínua possui câmaras de extinção e ímanes permanentes que sopram o arco, e é por isso que tem polaridade: é necessário respeitar a polaridade de entrada e saída. Instalar um ao contrário ou utilizar um de corrente alternada no circuito dos painéis constitui um risco real de incêndio, e não uma imprecisão do manual.

Que calibre de disjuntor preciso?

A secção do fio deve ser escolhida acima da corrente de serviço do circuito e abaixo da capacidade do cabo que protege. Essa é a regra que determina tudo o resto: O disjuntor protege o cabo, não o aparelho.

No lado da corrente alternada, a corrente de serviço provém da potência do inversor: um inversor monofásico de 5 kW fornece cerca de 22 A, pelo que o disjuntor de 25 A é a escolha natural, desde que a secção do cabo suporte essa corrente.

Nesta situação, parte-se da corrente de curto-circuito do string (Isc) multiplicada pelo fator de segurança previsto na norma, nunca da corrente nominal. Um módulo atual com Isc de 14 A não fica protegido com um ajuste de 16 A.

Curva B, C ou D?

A curva define a quantidade de sobrecorrente instantânea que o disjuntor suporta antes de disparar por meio do mecanismo magnético:

• Curva B: disparar entre 3 e 5 vezes o calibre. Para circuitos resistivos sem picos: iluminação, tomadas, resistências.
• Curva C: entre 5 e 10 vezes. É a de uso geral em habitações e a que instalamos por predefinição: suporta o arranque de pequenos motores e o pico de ligação de fontes comutadas.
• Curva D: entre 10 e 20 vezes. Para cargas com picos de arranque elevados, como motores de grande dimensão ou transformadores.

A falha típica em instalações com inversor não é de curva, mas sim de corrente de ligação: ao ligar um inversor com condensadores de entrada, o pico inicial pode fazer com que um transformador de curva B, mesmo que devidamente dimensionado, entre em sobrecarga em regime permanente.

De que potência de corte preciso?

A capacidade de corte (6 kA, 10 kA) é a corrente máxima de curto-circuito que o aparelho consegue interromper sem se danificar. Depende da proximidade do circuito em relação ao transformador da empresa: numa habitação com ligação normal, 6 kA é suficiente e é isso que o regulamento exige; na cabeceira de grandes instalações ou perto da subestação, o valor sobe para 10 kA.

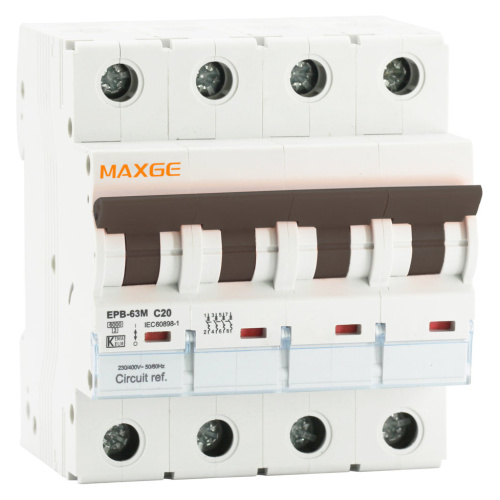

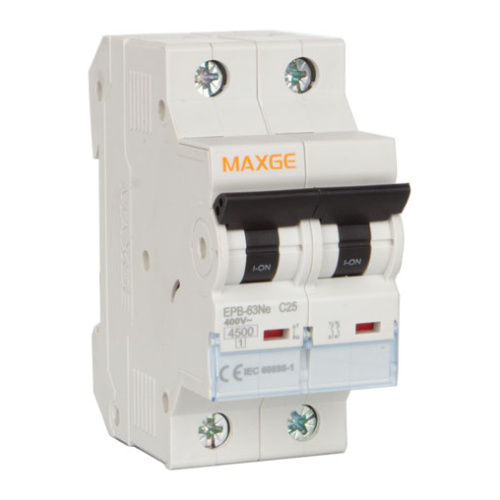

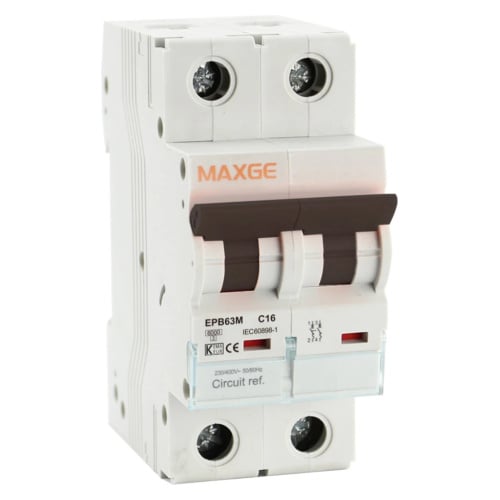

No nosso catálogo temos disjuntores magnétotérmicos Maxge Alfa+: bipolares de 6 A a 40 A com curva C e 6 kA, e tetrapolares até 63 A com 10 kA, em conformidade com as normas ITC-BT-22 e ITC-BT-23.

Disjuntor magnetotérmico ou fusível no lado da corrente contínua?

Ambos protegem, mas não fazem a mesma coisa. O fusível é mais rápido e mais seguro face a correntes de curto-circuito elevadas, e é o que se utiliza na proteção de baterias, onde as correntes de falha são enormes. O magnetotérmico é reinicializável e permite desligar o circuito para se poder trabalhar, que é exatamente o que se pretende na área dos painéis.

Na prática, combinam-se: um fusível na bateria, um disjuntor magnético-térmico ou um seccionador nas cadeias de corrente contínua e um disjuntor magnético-térmico nos circuitos de corrente alternada.

Tem dúvidas sobre qual o calibre e a curvatura a utilizar em cada circuito? O nosso equipamento técnico isso indica-te. Verifica também a calculadora da secção do cabo, porque o calibre e a secção são escolhidos em conjunto.
