Estabilizadores de tensão

A estabilizador de tensão (também conhecido como regulador de tensão, estabilizador de tensão ou estabilizador de corrente) é um equipamento que se instala entre a rede elétrica e os seus aparelhos e mantém constante a tensão de saída, mesmo que a tensão da rede aumente ou diminua. Na FVComponentes temos estabilizadores de tensão monofásicos de 230 V de 3,5 kVA a 30 kVA e estabilizadores trifásicos de 400 V de 10,5 kVA a 150 kVA, todos com regulação por servomotor, precisão de saída de ±2 %, bypass manual e envio para toda a Espanha e Portugal.

São a solução quando, na sua habitação, local ou armazém, a tensão não é estável: casas no fim da linha em zonas rurais, urbanizações com transformadores sobrecarregados, parques industriais com muita maquinaria ou instalações onde os equipamentos se desligam, piscam ou avariam devido a tensões baixas ou elevadas.

Como funciona um estabilizador de tensão com servomotor

O estabilizador mede continuamente a tensão de entrada e compara-a com uma referência interna. Quando deteta um desvio, um pequeno motor (o servomotor) aciona a escova de um autotransformador variável (variac) que, através de um transformador elevador, aumenta ou diminui a tensão necessária. O resultado é uma saída de 230 V ±2 % (ou 400 V ±2 % em trifásico) com uma entrada que pode variar entre 160 e 270 V por fase.

  • Regulação contínua: não há picos de tensão, como nos modelos com relés, pelo que é adequado para cargas sensíveis.
  • Onda sinusoidal pura: o estabilizador não gera a tensão, corrige-a, mantendo assim a forma de onda da rede.
  • Protecções: corte por sobreintensidade, alta e baixa tensão, e suporta sobrecargas de 200 % durante 10 segundos para permitir o arranque de motores.
  • Bypass manual: permite continuar a alimentar a instalação diretamente da rede durante a manutenção.
  • Rendimento superior a 96 % e ecrã com indicação da tensão de entrada, da tensão de saída e da intensidade.

Estabilizadores de tensão monofásicos de 230 V

Para habitações, locais comerciais e oficinas com alimentação monofásica. Entrada de 160 a 270 V, saída de 230 V ±2 %.

Modelo Potência aparente Potência ativa Intensidade de saída Utilização típica

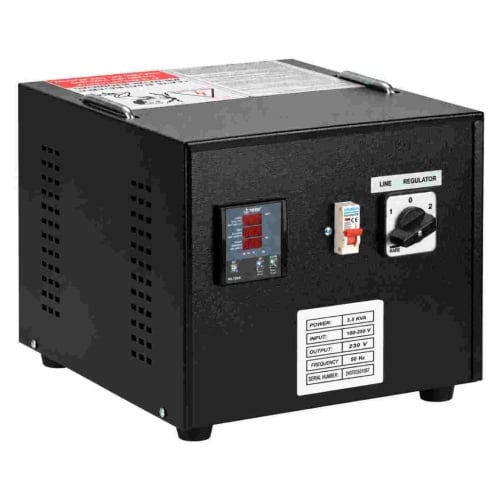

M1-3,5 3,5 kVA 2,8 kW 12 A Casa pequena, frigorífico, caldeira, informática
M1-5 5 kVA 4 kW 17 A Habitação de tamanho médio com ar condicionado
M1-7,5 7,5 kVA 6 kW 26 A Habitação totalmente equipada com bomba de calor ou aerotermia

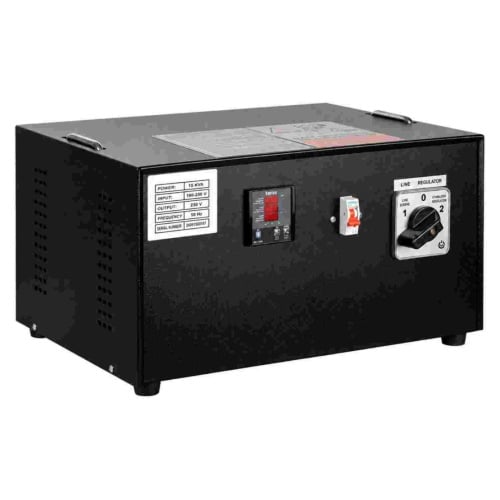

M1-10 10 kVA 8 kW 34 A Casa grande, espaço comercial
M1-15 15 kVA 12 kW 52 A Espaço comercial, pequena oficina

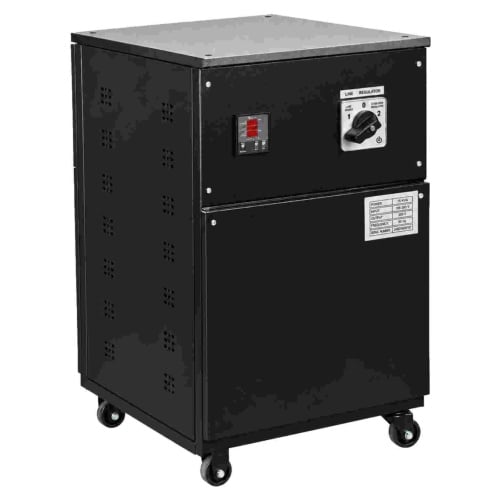

M1-20 20 kVA 16 kW 69 A Armazém ou oficina monofásica
M1-30 30 kVA 24 kW 104 A Instalação monofásica de grande consumo

Estabilizadores de tensão trifásicos de 400 V

Para armazéns, indústria, explorações agrícolas e edifícios com alimentação trifásica. Regulam cada fase de forma independente: entrada de 305 a 475 V entre fases, saída de 400 V ±2 %.

Modelo Potência aparente Potência ativa Intensidade de saída Utilização típica

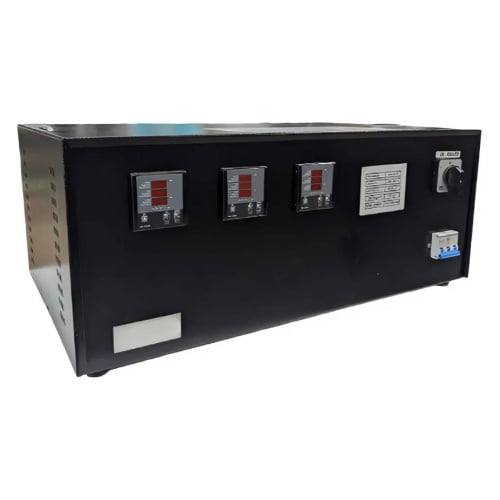

M3-10,5 10,5 kVA 8,4 kW 12 A Pequena oficina trifásica
M3-15 15 kVA 12 kW 17 A Oficina, bombagem, climatização

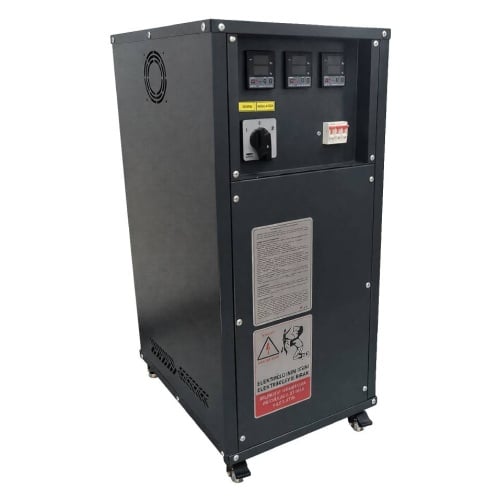

M3-22,5 22,5 kVA 18 kW 26 A Oficina com maquinaria
M3-30 30 kVA 24 kW 34 A Pequena indústria
M3-45 45 kVA 36 kW 52 A Indústria ligeira, agricultura, irrigação

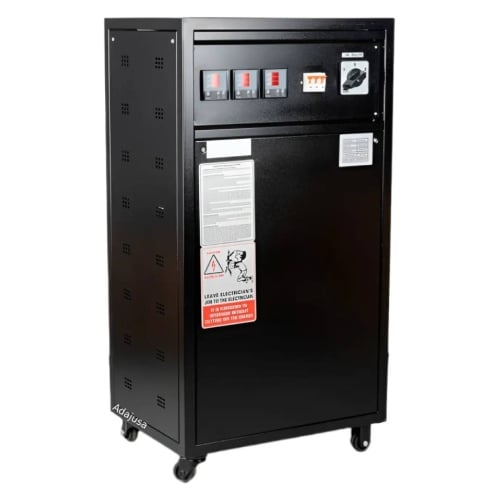

M3-60 60 kVA 48 kW 69 A Linha de produção
M3-75 75 kVA 60 kW 86 A Indústria
M3-100 100 kVA 80 kW 115 A Indústria, hotel, centro comercial
M3-120 120 kVA 96 kW 138 A Indústria
M3-150 150 kVA 120 kW 173 A Indústria de bens de grande consumo

Como escolher a potência do seu estabilizador

  1. Soma a potência de tudo o que vais ligar atrás do estabilizador (em watts). Se for toda a habitação, parte da potência contratada.
  2. Converter para kVA: divida os watts por 0,8 (o fator de potência destes equipamentos). Por exemplo, 4 000 W ÷ 0,8 = 5 kVA.
  3. Adicione uma margem de 20 a 30 %, e ainda mais se houver motores, compressores, bombas ou ar condicionado, que, no arranque, exigem várias vezes a sua potência nominal.
  4. Verifica a intensidade: a do estabilizador deve ser igual ou superior à do disjuntor geral (IGA) da parte da instalação que vai proteger.

A título de referência, uma habitação com 5,75 kW contratados corresponde ao M1-7,5 (7,5 kVA, 26 A) e uma de 9,2 kW com o M1-15 (15 kVA, 52 A). Se tiver uma alimentação trifásica, opte sempre por um modelo trifásico: não se devem utilizar três modelos monofásicos para o substituir.

Tensão na Espanha: quando é necessário um estabilizador

Em Espanha, a tensão nominal é de 230 V em monofásico e 400 V em trifásico (os antigos 220/380 V), e a normativa permite à distribuidora uma variação de ±7 %, ou seja, entre cerca de 214 e 246 V. Fora desse intervalo, os equipamentos sofrem danos e a distribuidora é obrigada a corrigir a situação. Os sintomas mais comuns de uma tensão instável são:

  • Luzes que piscam ou perdem intensidade quando um eletrodoméstico é ligado.
  • Bombas de calor, ar condicionado ou sistemas aerotérmicos que apresentam um erro de baixa tensão.
  • Caldeiras, frigoríficos ou bombas de água que param ou avariam com frequência.
  • Equipamentos eletrónicos ou informáticos que se reiniciam sem motivo aparente.
  • Tensão medida na tomada inferior a 207 V ou superior a 253 V.

Antes de comprar, meça a tensão em vários horários (ou com um analisador de rede) e, se estiver fora dos limites, apresente também uma reclamação à sua distribuidora. O estabilizador é a solução imediata entretanto, ou a solução definitiva quando o problema for estrutural da linha.

Estabilizador de tensão e instalações fotovoltaicas

Uma pergunta frequente é se um estabilizador impede que o o inversor solar desligar-se devido a sobretensão. Normalmente não: o inversor desliga-se porque, ao injetar excedentes, a tensão no ponto de ligação ultrapassa o limite das suas proteções de rede (cerca de 253 V). Um estabilizador de servomotor destina-se a alimentar cargas, não a permitir que a energia circule para a rede através dele, pelo que não deve ser colocado entre o inversor e a rede. Nesse caso, é necessário verificar a secção da cablagem e apresentar uma reclamação à distribuidora.

Onde faz sentido é protegendo os consumos de uma habitação ou armazém com baixa tensão da rede, ou ligada a um gerador com tensão pouco estável. Se o teu problema for que a rede está bifásica sem neutro e o inversor não arranca; o que precisas não é de um estabilizador, mas sim de um transformador com neutro gerador.

Instalação

  • Coloca-se a seguir ao contador e ao interruptor geral, protegendo com o seu próprio disjuntor magnético-térmico e disjuntor diferencial a parte da instalação que vai alimentar (toda a habitação ou apenas alguns circuitos).
  • Os equipamentos têm classificação IP21: devem ser instalados no interior, num local seco, ventilado e com espaço à volta para dissipar o calor.
  • Os modelos de grande porte (a partir de 20 kVA em monofásico e em toda a gama trifásica) são entregues em palete e pesam entre 100 e 520 kg: preveja o acesso e a descarga.
  • A ligação deve ser efetuada por um eletricista autorizado, em conformidade com o REBT. Se se encontrar na Região de Múrcia ou arredores, a nossa equipa de ICIDE pode efetuar a instalação.

Perguntas frequentes sobre estabilizadores de tensão

O que é um estabilizador de tensão e para que serve?

É um equipamento que corrige automaticamente as oscilações de tensão da rede e fornece aos seus aparelhos uma tensão constante (230 V ou 400 V ±2 %). Serve para evitar avarias, desligamentos e mau funcionamento dos equipamentos quando a tensão da rede não é estável.

Um estabilizador e um regulador de tensão são a mesma coisa?

Sim, na prática, são sinónimos. Os termos “regulador de tensão” ou “regulador automático de tensão” (AVR) são mais utilizados para pequenos equipamentos com relés, e “estabilizador de tensão” para equipamentos de maior potência com servomotor, mas ambos desempenham a mesma função.

O que é melhor, um estabilizador ou um protetor de tensão?

Funcionam de forma diferente. Um protetor contra sobretensões (permanentes e transitórias) interrompe ou desvia a sobretensão para proteger a instalação, mas não corrige nada: se a tensão estiver baixa, os teus equipamentos continuam a receber tensão baixa. O estabilizador corrige a tensão de forma contínua. O ideal é ter os dois: o protetor no quadro elétrico e o estabilizador quando a tensão estiver habitualmente instável.

Onde se instala um estabilizador de tensão?

Entre o quadro geral e os circuitos que pretende proteger: a seguir ao disjuntor geral, para estabilizar toda a habitação ou armazém, ou numa linha específica, se pretender proteger apenas determinados equipamentos. Sempre no interior, num local seco e arejado.

Como saber de que estabilizador de tensão preciso?

Escolha entre monofásico ou trifásico, consoante a sua alimentação, some a potência das cargas, divida-a por 0,8 para obter os kVA e acrescente uma margem de 20-30 %. Verifique também se a intensidade do estabilizador cobre o disjuntor geral da linha que vai proteger.

Quais são as desvantagens de um estabilizador de tensão?

Tem um consumo próprio reduzido (rendimento superior a 96 %), emite algum calor e um ruído ligeiro quando o servomotor corrige, e os modelos de servomotor necessitam de uma revisão periódica das escovas em instalações com muita atividade. Além disso, não oferece proteção contra cortes de energia: para isso, é necessário um SAI ou um sistema com baterias.

Qual é a vida útil de um estabilizador de tensão?

Um estabilizador de servomotor bem dimensionado e instalado num local ventilado pode funcionar durante mais de 10 a 15 anos. As peças sujeitas a desgaste são as escovas do variac, que podem ser substituídas.

Um estabilizador de tensão de 220 V funciona em Espanha?

Sim. Os “220 V” são a antiga designação da tensão doméstica; atualmente, a tensão nominal é de 230 V. Os nossos estabilizadores monofásicos aceitam uma tensão de entrada entre 160 e 270 V e fornecem 230 V ±2 %.

Preciso de um estabilizador monofásico ou trifásico?

Depende da sua alimentação. Se chegarem à caixa de distribuição a fase e o neutro, é monofásica (230 V). Se chegarem três fases (e, normalmente, o neutro), é trifásica (400 V). Uma instalação trifásica deve ser estabilizada com um equipamento trifásico.

É possível utilizar um estabilizador com um gerador?

Sim. Quando instalado à saída de um grupo gerador, corrige as variações de tensão do gerador. O gerador deve ter potência suficiente para alimentar as cargas, além do consumo do próprio estabilizador.

Estabilizador de tensão ou UPS?

Um SAI mantém o fornecimento de energia durante um corte de corrente graças às suas baterias, mas a sua potência e autonomia são limitadas. Um estabilizador não proporciona autonomia, mas corrige a tensão de forma contínua para potências muito superiores. No caso de equipamentos críticos, utiliza-se uma combinação: um estabilizador para toda a instalação e um SAI para os equipamentos que não podem ser desligados.

É necessário um técnico para ligar um estabilizador?

Sim. É ligado ao quadro elétrico e requer as suas próprias proteções, pelo que deve ser instalado por um eletricista autorizado.

Pesquisas relacionadas

  • Estabilizador de tensão de 220 V / 230 V para uso doméstico: os modelos monofásicos de 3,5 a 15 kVA são adequados para qualquer habitação.
  • Estabilizador de tensão de 220 V, 5000 W ou 10 000 W: 5 000 W correspondem ao M1-7,5 (6 kW) e 10 000 W ao M1-15 (12 kW).
  • Estabilizador de tensão para quadro elétrico: todos são instalados no quadro, a seguir ao disjuntor geral.
  • Estabilizador de tensão trifásico de 20 kVA: escolha o M3-22,5 (22,5 kVA, 18 kW).
  • Regulador de tensão monofásico: a gama M1 de 230 V.
  • Transformador estabilizador de tensão: os nossos estabilizadores combinam um variac e um transformador de reforço; se precisares de isolamento ou de gerar o neutro, consulta os transformadores de isolamento.

Tem dúvidas sobre qual modelo escolher? Ligue-nos para o 968 97 83 01 Ou escreve-nos indicando a potência contratada e os equipamentos que pretendes proteger, e nós recomendar-te-emos o estabilizador adequado.
