Uma bateria Fronius Reserva não se instala sozinha: faz parte de um sistema no qual o inversor, o contador de energia e — se pretender um sistema de apoio — os elementos de comutação têm de ser bem escolhidos e estar bem interligados.
Este guia reúne os requisitos e os passos, de acordo com a documentação oficial da Fronius. Não substitui o manual do equipamento nem um instalador qualificado: A instalação deve ser realizada por pessoal autorizado e é necessário chegar a acordo com a distribuidora sobre o que for necessário.
| Elemento | Quanto custa | Nota |
|---|---|---|
| Inversor híbrido | Fronius Primo GEN24 Mais, Symo GEN24 Mais ou Verto Mais, incluindo as versões SC | O sufixo Mais indica a entrada da bateria. Um GEN24 sem «Plus» não suporta armazenamento |
| Contador de energia | Smart Meter 63A-1, 63A-3, 50kA-3 · Smart Meter TS 100A-1, TS 65A-3, TS 5kA-3 · Smart Meter IP | Indispensável: mede o consumo e a energia da rede |
| Bateria | Reserva 6,3 / 9,5 / 12,6 / 15,8 | A compatibilidade depende do inversor |
Duas advertências sobre os medidores que costumam ser ignoradas:
Escolher o transformador errado é um erro comum que só é detetado na fase de colocação em funcionamento.
Os inversores Primo GEN24 Plus (monofásicos) só são compatíveis com as versões Reserva 6.3 e 9.5. Não são compatíveis com a versão 12.6 nem com a 15.8, independentemente da sua potência. Se precisares de mais de 9,45 kWh, precisas de um inversor trifásico.
E a potência de carga e descarga não é determinada pela bateria: é determinada pela combinação. Esta é a tabela oficial de potência nominal em CC:
| Investidor | Reserva 6.3 | Nota: 9,5 | 12.6 | 15.8 |
|---|---|---|---|---|
| Primo GEN24 3.0 Plus | 3,0 kW | 3,0 kW | — | — |
| Primo GEN24 3.6 Plus | 3,6 kW | 3,6 kW | — | — |
| Primo GEN24 4.0 Plus | 4,0 kW | 4,0 kW | — | — |
| Primo GEN24 4.6 Plus | 4,5 kW | 4,6 kW | — | — |
| Primo GEN24 5.0 Plus | 4,5 kW | 5,0 kW | — | — |
| Primo GEN24 6.0 Plus | 4,5 kW | 6,0 kW | — | — |
| Primo GEN24 8.0 Plus | 4,5 kW | 6,75 kW | — | — |
| Primo GEN24 10.0 Plus | 4,5 kW | 6,75 kW | — | — |
| Investidor | 6.3 | 9.5 | 12.6 | 15.8 |
|---|---|---|---|---|
| Symo GEN24 3.0 Plus | 2,56 kW | 3,0 kW | 3,0 kW | 3,0 kW |
| Symo GEN24 4.0 Plus | 2,56 kW | 3,84 kW | 4,0 kW | 4,0 kW |
| Symo GEN24 5.0 Plus | 2,56 kW | 3,84 kW | 5,0 kW | 5,0 kW |
| Symo GEN24 6.0 Plus | 4,5 kW | 6,0 kW | 6,0 kW | 6,0 kW |
| Symo GEN24 8.0 Plus | 4,5 kW | 6,75 kW | 8,0 kW | 8,0 kW |
| Symo GEN24 10.0 Plus | 4,5 kW | 6,75 kW | 9,01 kW | 10,0 kW |
| Symo GEN24 12.0 Plus SC | 4,5 kW | 6,75 kW | 9,01 kW | 11,26 kW |
| Investidor | 6.3 | 9.5 | 12.6 | 15.8 |
|---|---|---|---|---|
| Verto Plus 15.0 | 2,56 kW | 3,0 kW | 3,0 kW | 3,0 kW |
| Verto Plus 17,5 | 2,56 kW | 3,84 kW | 4,0 kW | 4,0 kW |
| Verto Plus 20.0 | 2,56 kW | 3,84 kW | 5,0 kW | 5,0 kW |
| Verto Plus 25,0 | 4,5 kW | 6,0 kW | 6,0 kW | 6,0 kW |
| Verto Plus 30.0 | 4,5 kW | 6,75 kW | 8,0 kW | 8,0 kW |
| Verto Plus 33,3 | 4,5 kW | 6,75 kW | 9,01 kW | 10,0 kW |
Como interpretar estas tabelas. Um dado surpreendente: com um Symo GEN24 10.0 Plus, um Reserva 6.3 fornece apenas 4,5 kW, enquanto um 15.8 fornece 10 kW. Colocar uma bateria pequena num inversor grande limita a potência de reserva, e não apenas a autonomia. Se o objetivo for alimentar cargas potentes durante um corte, a capacidade é tão importante quanto os kWh.
Estes valores referem-se à potência em corrente contínua. A potência em corrente alternada que chega aos consumidores é ligeiramente inferior, uma vez que é necessário deduzir a perda de rendimento do inversor.
Neste caso, o manual é muito mais restritivo do que se costuma pensar.
Esta lista é surpreendente e constitui motivo para a perda da garantia:
Se o teu projeto for uma exploração agrícola ou pecuária — algo comum no autoconsumo —, a localização deve ser cuidadosamente analisada.
| Modelo | Altura × largura × profundidade | Peso |
|---|---|---|
| Reserva 6.3 | 890 × 772 × 176 mm | 86,5 kg |
| Nota: 9,5 | 1 140 × 772 × 176 mm | 120 kg |
| Reserva 12.6 | 1 390 × 772 × 176 mm | 153,5 kg |
| Reserva 15.8 | 1 640 × 772 × 176 mm | 187 kg |
Com 176 mm de profundidade, a torre cabe em corredores e divisões estreitas. Mas 187 kg Na configuração de grandes dimensões, é necessário um pavimento firme: cada módulo pesa 33,5 kg e é empilhado sobre a base.
Sobre a ligação à terra: Os módulos já estão ligados entre si através de uma ligação à terra comum que garante a equipotentialidade. Não é necessária nem permitida uma ligação à terra adicional nos módulos individuais. O condutor de proteção é fixado com o parafuso M4x10 TX20 fornecido, a 3 Nm de binário.
A reserva não se liga apenas em modo de potência: precisa de comunicar com o inversor.
| Ligação | Especificação |
|---|---|
| Comunicação de dados | RJ45, no mínimo CAT 5 STP protegido. Máximo 30 m |
| Cabo inversor ↔ bateria | Máximo 40 m |
| Cabos de corrente contínua | Devem cumprir EN 50618 ou IEC 62930 |
| Terminais CC (Reserva PRO) | Stäubli MC4 EVO STO, 6 ou 10 mm², com 7 mm de fio descascado |
| Condutor de proteção | Cobre estanhado 2,5-6 mm², broca de 4 mm, 3 Nm |
Os cabos que não cumprem a norma EN 50618 ou a norma IEC 62930 têm uma menor capacidade de carga de corrente, sendo que o dimensionamento é da responsabilidade do instalador.

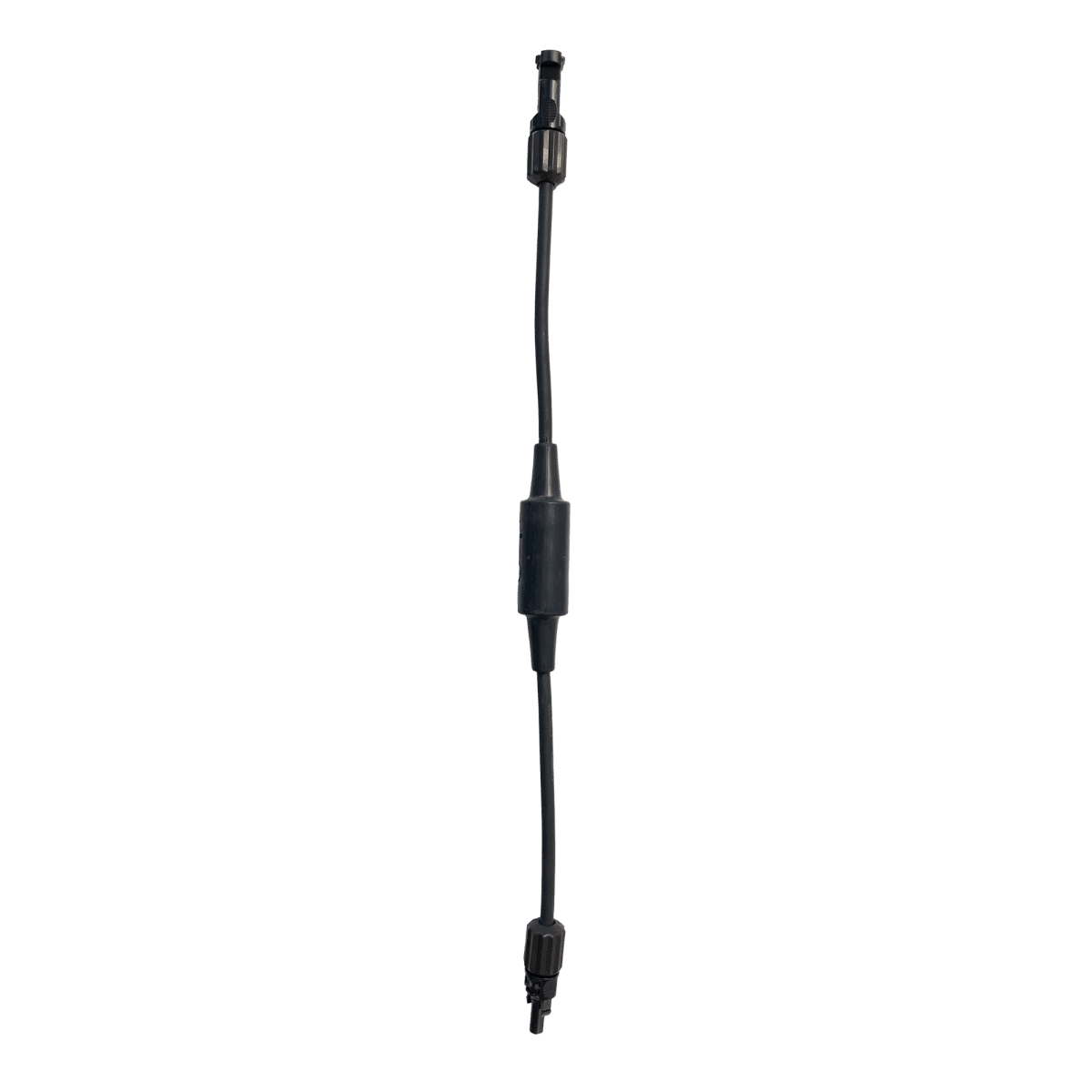

Os dois sistemas de ligação CC não são intercambiáveis. Imagens: Fronius International GmbH.
| Indicação | Significado |
|---|---|
| LEDs de carga acesos | Nível de SoC: < 25 %, < 50 %, < 75 %, < 100 % |
| Pisca uma vez por segundo | Bateria a carregar |
| Piscar 2 vezes por segundo | A começar o ligando ao inversor |
| Acendido permanente | Estado alcançado e estável |
É preciso decidir antes de comprar o material, porque só é possível implementar uma variante. Não se combinam.
Duas restrições importantes:
Para o Full Backup, o Backup Controller e o Fronius Backup Switch permitem a comutação automática ou manual e são instalados no próprio quadro, sem necessidade de uma caixa de comutação externa.
O objetivo da comutação é desligar a habitação da rede antes de iniciar o funcionamento em ilha. Não se trata de um capricho normativo: evita-se injetar energia numa linha que o pessoal de manutenção possa estar a manipular.
Em funcionamento normal, os contactores de desconexão estão fechados e a casa está ligada à rede.
Quando ocorreu o corte, a alimentação das bobinas é interrompida automaticamente. Os contactores abrem e desligam completamente o sistema da rede pública. Os contactos de realimentação mudam de estado, o inversor deteta essa alteração e ativa o relé de apoio, que mantém os contactores desligados. Assim, se a rede regressar repentinamente, o sistema não se acopla em paralelo de forma descontrolada.
Nos Symo GEN24 Plus, o tempo de comutação é inferior a 90 segundos, com um máximo de 3 680 W por fase e um pico de até 12 100 VA.
A instalação dos cabos de controlo é feita com cabo blindado CAT5-7 de 8 pólos (8 × 0,5 mm²), sobre o conector de 16 pinos do investidor.
Se utilizar o Windows 10: Para introduzir a palavra-passe, é necessário ativar primeiro o link «Ligar utilizando uma chave de segurança de rede». Caso contrário, não é possível introduzi-la.
As opções do menu Configuração do equipamento Só o pessoal com formação adequada pode realizá-los: exigem iniciar sessão com o utilizador «Técnico».
As atualizações estão disponíveis na página do produto e na secção «Pesquisar downloads» do site fronius.com.
A bateria não requer manutenção. As reparações só podem ser realizadas por pessoal técnico especializado.
Limpeza: um pano húmido, se necessário. Nunca utilize produtos de limpeza, abrasivos nem solventes.
E agora a informação mais importante do manual, que quase ninguém conhece:
Se a bateria ficar abaixo do seu nível mínimo de carga, deve ser recarregada no prazo de 7 dias. Passado esse prazo, os módulos podem sofrer danos irreparáveis devido a uma descarga total.
O recarga forçada A recarga de proteção é realizada automaticamente com energia solar ou da rede elétrica quando se atinge o SoC mínimo, desde que sejam cumpridas duas condições: o O seccionador de corrente contínua está na posição «On» e o O inversor está ligado à rede.
Isto tem uma implicação prática grave: se deixar a instalação desligada durante uma ausência prolongada —uma segunda residência fechada no inverno, uma obra paralisada— e a bateria fica abaixo do mínimo com o seccionador aberto, não conseguindo proteger-se automaticamente. As mensagens de estado aparecem na interface do inversor e em No Fronius Solar.web, pode ativar notificações por e-mail. Ativa-os.
Se a bateria se tiver desligado devido ao mecanismo de proteção contra descarga total, não arranca sozinha: é necessário fazer um arranque a frio colocando manualmente o seccionador CC na posição «On». O mesmo se aplica para ativar o modo de alimentação de emergência após uma desconexão: o inversor necessita de energia da bateria e esta tem de ser fornecida manualmente.
Antes de trabalhar na bateria: Todos os LEDs de estado devem estar completamente desligados, e é preciso esperar que os condensadores do inversor se descarreguem.
Todo o sistema é supervisionado a partir de Fronius Solar.web: produção de energia solar, carregamento e descarregamento da bateria e consumo da habitação.
E há uma função que permite tirar o máximo partido da bateria se tiveres um plano tarifário indexado: o Fronius Energy Cost Assistant. Analisa, com IA, a tua produção, o teu consumo e o preço da eletricidade para carregar a bateria a partir da rede quando a tarifa é baixa e usá-la quando subir.
A Reserva é modular em dois níveis: de 2 a 5 módulos no interior da torre, mantendo o BMS e a base, e até 4 baterias em paralelo.
Mas a ampliação tem o mesmo limite que a instalação inicial: O Primo GEN24 Plus não suporta versões superiores à Reserva 9.5. Se prevê que a empresa cresça, essa decisão deve ser tomada na altura de escolher o investidor, e não depois.
Não. A Fronius limita o Primo GEN24 Plus às configurações 6,3 e 9,5. Para 12,6 ou 15,8, é necessário um Symo GEN24 Plus ou um Verto Plus.
Sim. O contador informa o inversor sobre o consumo da habitação e da energia da rede. Sem ele, a gestão dos excedentes e o carregamento da bateria não funcionam corretamente.
Não. Só é possível implementar uma variante de backup por instalação.
Sim. Armazena energia e aumenta o teu autoconsumo normalmente. O que não faz é fornecer energia à casa durante um corte de energia.
Este é o cenário de risco. Se a bateria descer abaixo do mínimo e o seccionador estiver aberto ou o inversor desligado, não é possível efetuar a recarga forçada. Se permanecerem 7 dias abaixo do mínimo, os módulos podem sofrer danos irreparáveis. Saia do sistema operativo e ative os avisos por e-mail no Solar.web.
Nos Symo GEN24 Plus, são necessários menos de 90 segundos para o arranque no modo autônomo.
40 metros. E o cabo de comunicação, 30 metros no máximo, no mínimo CAT 5 blindado.
Não. A instalação deve ser realizada por um instalador autorizado e a comutação de reserva deve ser acordada com a distribuidora.
