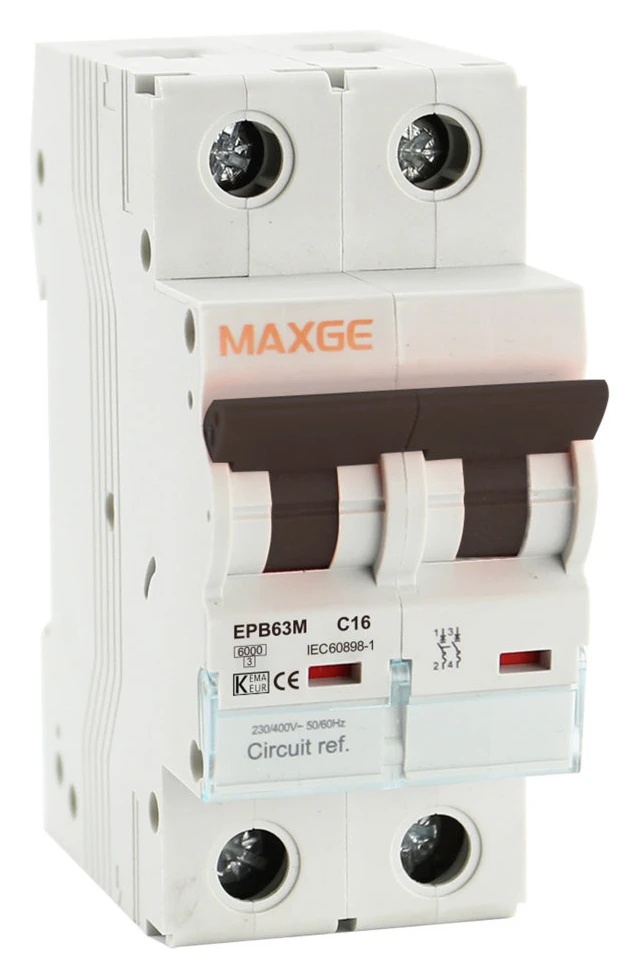

Disjoncteur DC Alpha+ 500VDC 2P, 16A, courbe C 6kA - EPB63MDC2C16

Disjoncteur DC Alpha+ 500VDC 2P, 16A, courbe C 6kA - EPB63MDC2C16

Le disjoncteur Maxge Alpha+ 500VDC 2P, 16A DC est un disjoncteur conçu spécifiquement pour la protection des circuits à courant continu (DC), offrant sécurité, robustesse et fiabilité dans les applications DC modernes telles que les installations photovoltaïques, les systèmes de batteries, les énergies renouvelables et autres applications DC industrielles.

Avec une tension nominale de 500VDC, un courant de 16 ampères et une configuration bipolaire (2P), ce dispositif assure une protection efficace contre les surcharges et les courts-circuits dans les systèmes électriques les plus exigeants.

De plus, il a un pouvoir de coupure de 6kA, ce qui lui permet d'interrompre des courants de défaut élevés en toute sécurité, protégeant ainsi l'installation et les équipements connectés.

Ce disjoncteur fait partie de la famille Alpha+ DC, développée en tenant compte des exigences techniques du courant continu, où l'absence de passage à zéro du signal électrique et la persistance possible d'arcs nécessitent une conception spécifique pour interrompre les courants de défaut plus efficacement que les disjoncteurs traditionnels destinés au courant alternatif.

Principales caractéristiques du disjoncteur DC Alpha+ 500VDC 2P, 16A

Protection complète des phases et du neutre

Être originaire de 2 pôles (2P), Ce disjoncteur protège et déconnecte la phase et le neutre en même temps. Le circuit est ainsi complètement isolé lorsque le disjoncteur est déclenché manuellement ou mis hors tension, ce qui accroît la sécurité lors des travaux de maintenance ou d'entretien sur le tableau électrique.

Ce type de protection est particulièrement recommandé dans les installations à courant continu où il est nécessaire de couper les deux pôles pour assurer une isolation complète du circuit.

Ce modèle est donc idéal pour les applications nécessitant un niveau de sécurité plus élevé en matière de commutation de circuits.

Utilisation typique dans les installations domestiques

Avec un courant nominal 16 ampères, Ce disjoncteur est parfait pour les circuits à consommation modérée et convient pour les charges intermédiaires ou les sous-circuits dans des systèmes plus complexes.

Si l'installation est correctement réalisée, le disjoncteur garantit un fonctionnement stable et sûr, sans coupures inutiles.

Stabilité sans déclenchement intempestif

Les courbe de cuisson C permet au disjoncteur de supporter des pointes de courant modérées, telles que celles qui se produisent lors de la mise en marche de certains appareils électriques, sans provoquer de déclenchement inutile.

Cela signifie moins de pannes imprévues, une plus grande facilité d'utilisation et une bonne protection contre les surcharges réelles et les courts-circuits.

C'est pourquoi la courbe en C est l'une des courbes les plus couramment utilisées dans les installations générales.

Haute résistance

Votre Pouvoir de coupure de 6 kA signifie que ce disjoncteur est capable d'interrompre en toute sécurité des courants de court-circuit allant jusqu'à 6 000 ampères sans dommage ni perte des propriétés de protection.

Ce pouvoir de coupure offre un niveau adéquat de sécurité et de fiabilité dans la plupart des applications CC de faible/moyenne puissance.

En d'autres termes, ce disjoncteur offre un niveau de protection fiable pour une utilisation quotidienne.

Sécurité dans les installations à courant continu (CC)

L'interruption du courant continu est plus exigeante que celle du courant alternatif en raison de l'absence de passage à zéro.

C'est la raison pour laquelle ce disjoncteur est conçu avec systèmes d'extinction d'arc adapté au courant continu, garantissant une coupe sûre et durable.

Par conséquent, le MCB DC Alpha+ offre une solution robuste, fiable et prête à l'emploi pour une protection efficace des systèmes électriques DC.

Installation rapide et conception pratique

Le disjoncteur Alpha+ 500VDC 2P, 16A DC est conçu pour Montage sur rail DIN, Il est facile et rapide à installer dans n'importe quel panneau électrique standard.

Votre conception compacte de 36 mm de large (18 mm par poteau), permet d'optimiser l'espace disponible dans le cadre et présente les caractéristiques suivantes fenêtre pour marqueur de circuit y une signalisation visuelle de l'état (marche/arrêt), Le circuit qu'il protège peut être facilement identifié.

En outre, il dispose d'une terminaux qui sont préparés pour les câbles adaptés à ce courant (16mm² en câble flexible et 25mm² en câble rigide).
Cela garantit des connexions solides, sûres et durables.

Alpha+ 500VDC 2P, 16A, courbe en C, 6kA - EPB63MDC2C16 Disjoncteur DC - Fonctionnement et applications

Ce disjoncteur protège le circuit au moyen de deux systèmes complémentaires :

• Protection thermique (surcharge) : agit lorsque le courant dépasse les valeurs de sécurité pendant une période prolongée, évitant ainsi un échauffement excessif des conducteurs et d'éventuels dommages à l'équipement ou un risque d'incendie.
• Protection magnétique (court-circuit) : répond presque instantanément à des courants très élevés, coupant l'alimentation et protégeant l'installation contre des défauts graves.

De cette manière, le disjoncteur protège à la fois contre les augmentations progressives du courant et les défauts soudains, assurant une réponse rapide et efficace.

Principaux avantages du disjoncteur DC Alpha+ 500VDC 2P, 16A DC

Ce disjoncteur présente les avantages suivants :

• Fonctionnement sûr en courant continu : garantit une extinction correcte des arcs électriques persistants en courant continu.
• Optimisé pour le courant continu jusqu'à 500 V : assure la sécurité dans les installations à haute tension.
• 2 pôles pour une déconnexion complète du circuit DC : améliore la sécurité lors de l'entretien et de l'exploitation.
• Courbe en C équilibrée : résiste aux pics de démarrage courants, sans déclenchement intempestif.
• Capacité de coupe élevée : sa valeur de 6 kA permet de protéger des circuits ayant des exigences de sécurité élevées.
• Installation rapide et modulaire : se monte facilement sur un rail DIN, ce qui permet des extensions ordonnées.
• Protection intégrée contre les surcharges et les courts-circuitsCombinaison de protection thermique et magnétique.
• Réduit l'usure des contacts et prolonge la durée de vie : grâce à des solutions techniques de contrôle de l'arc et à des géométries adaptées.

Informations techniques pour Alpha+ 500VDC 2P, 16A, C-curve, 6kA DC Circuit Breaker - EPB63MDC2C16

Fiche technique du disjoncteur Alpha+ 500VDC 2P, 16A DC
