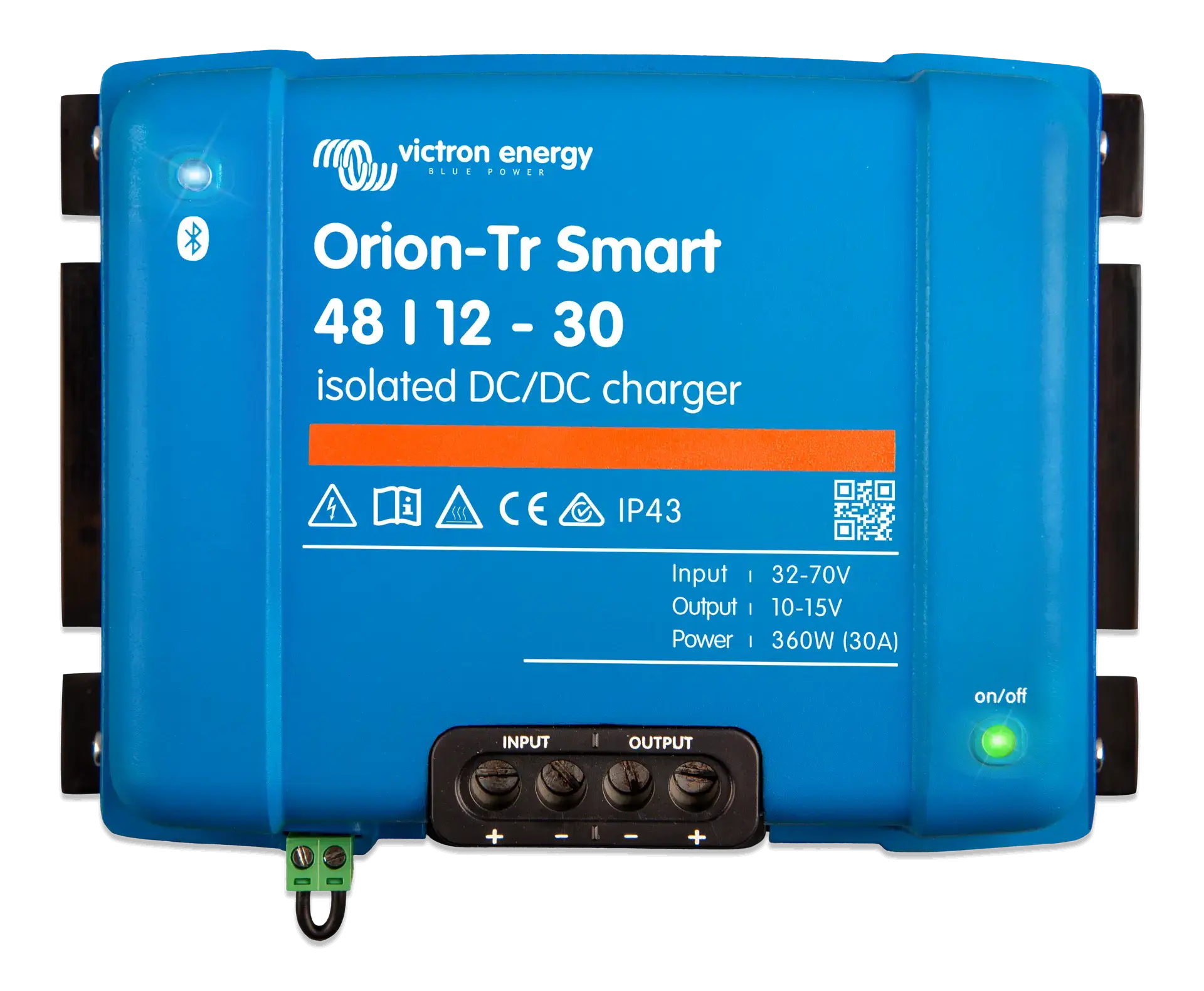

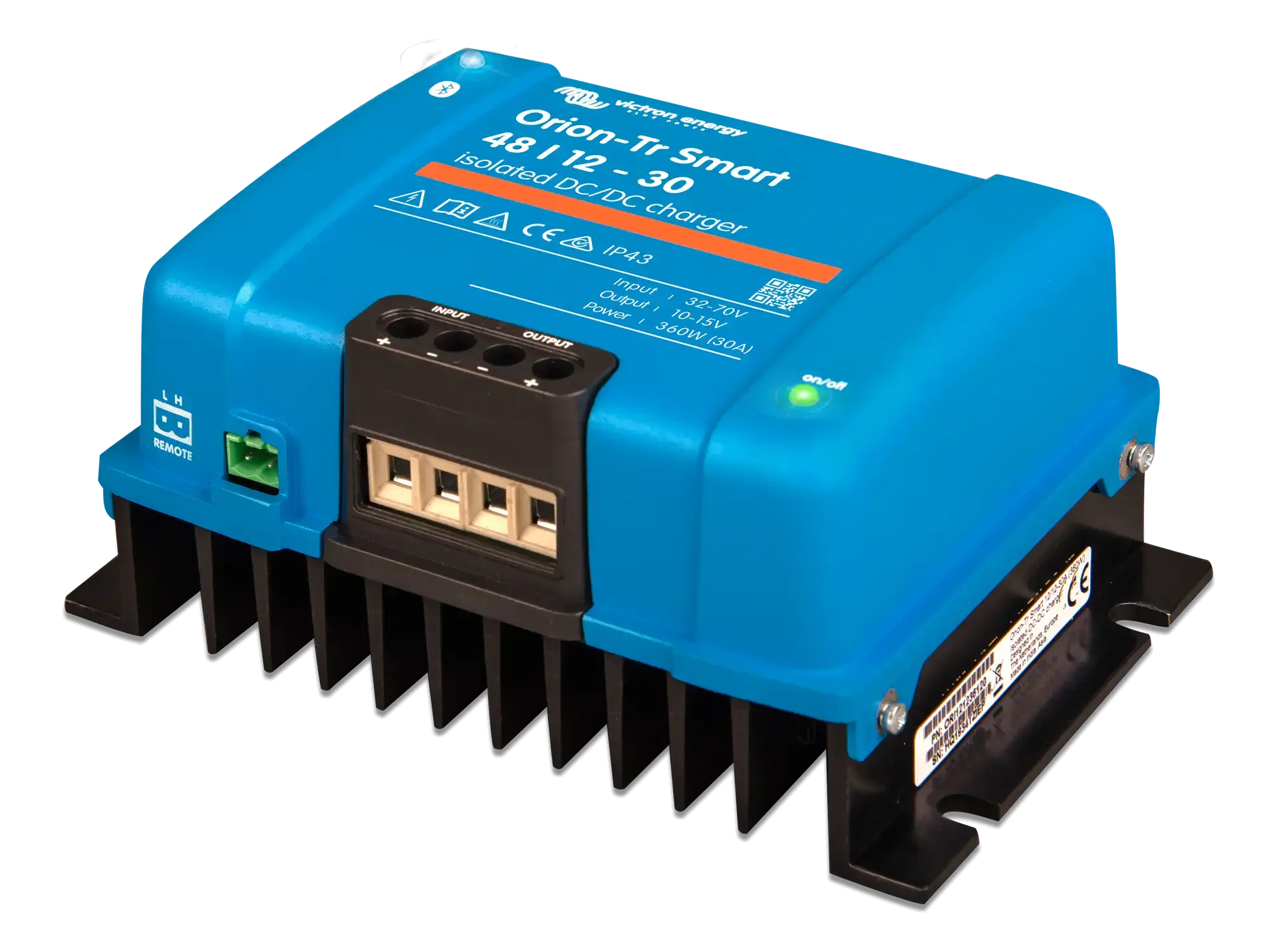

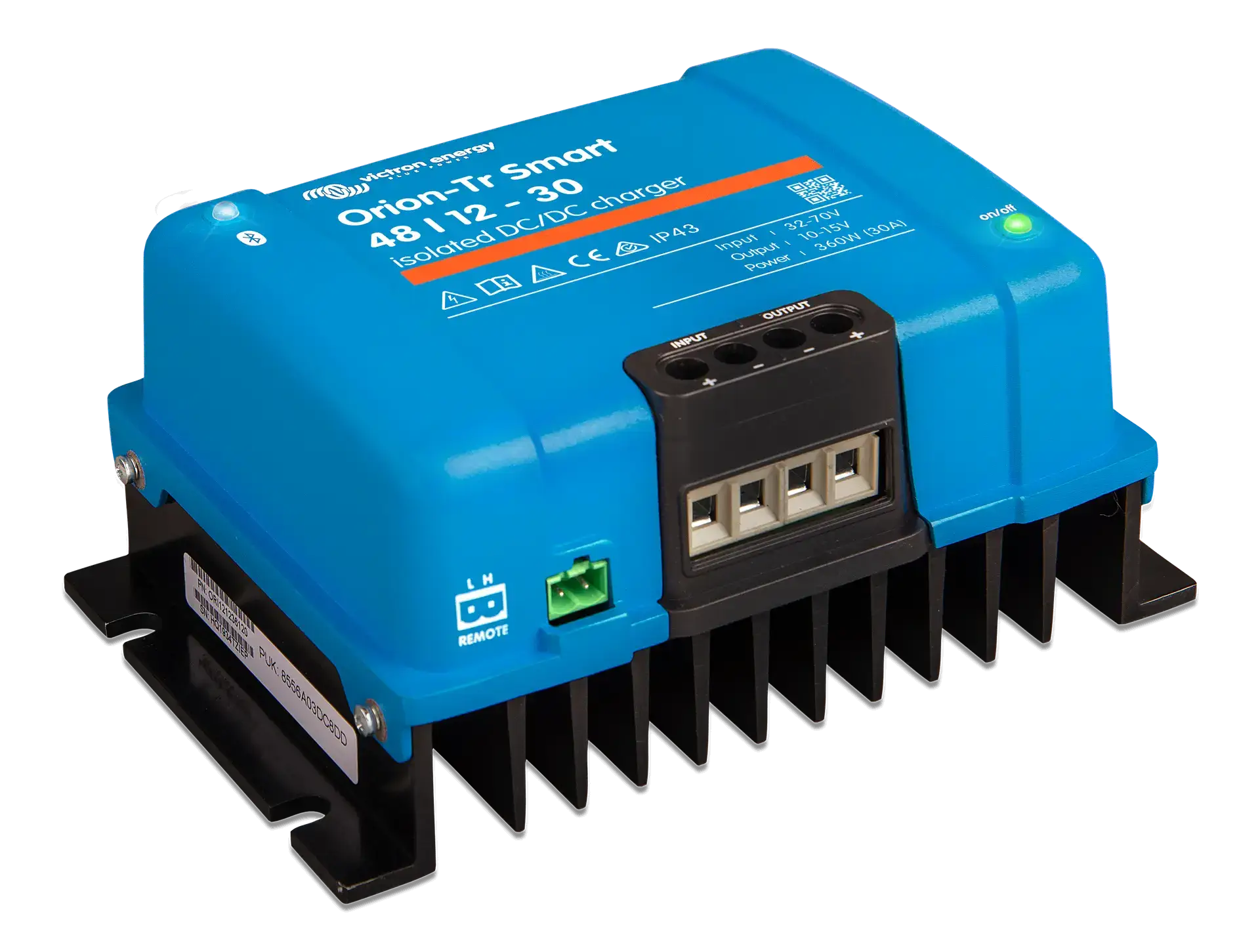

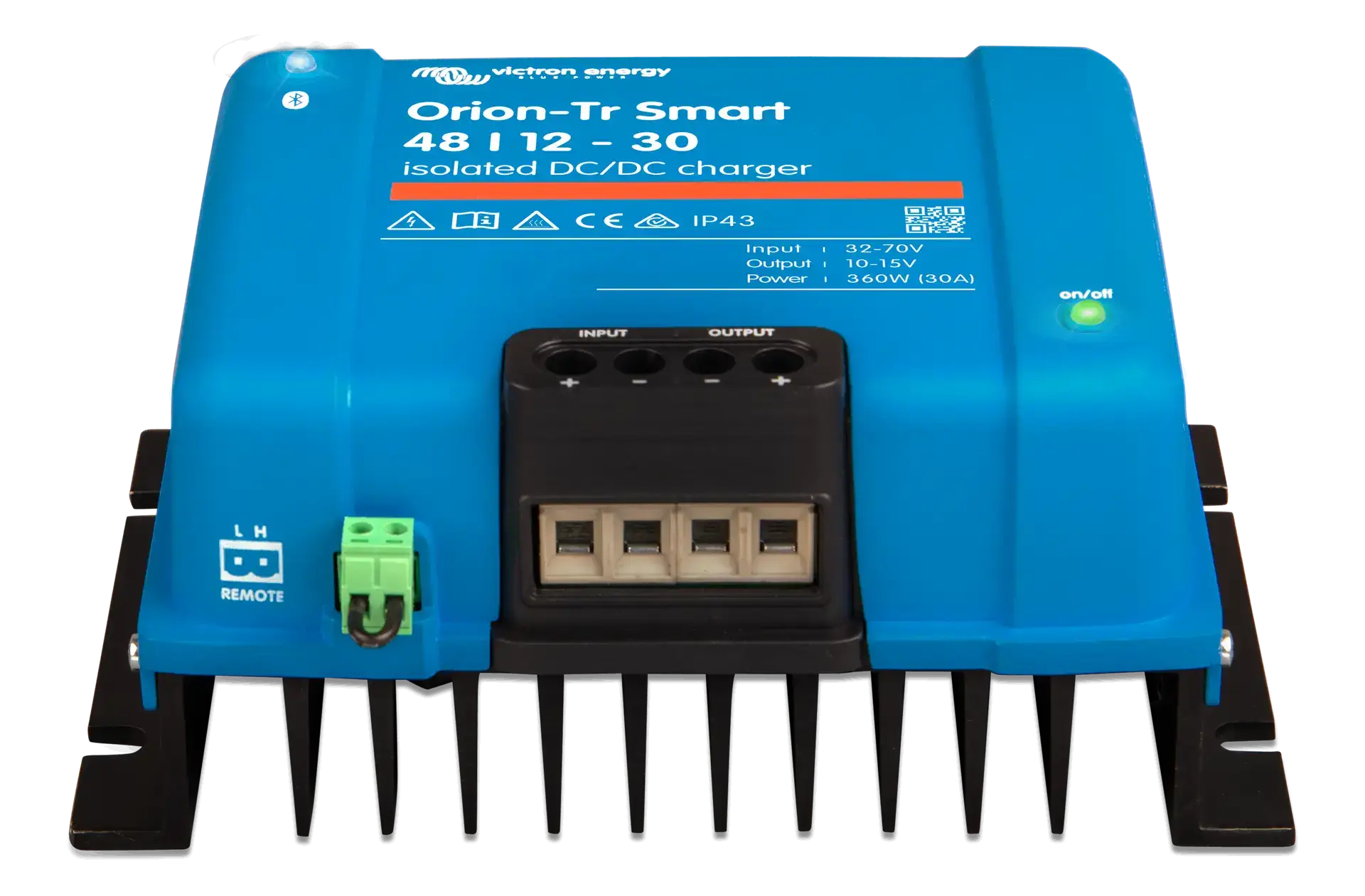

Conversor isolado Victron Orion-Tr Smart 48/12 30A - ORI481238120

Novo lançamento. Disponível em março.

Caraterísticas do conversor isolado Victron Orion-Tr Smart 48/12 30A - ORI481238120

Ligação Bluetooth Smart

• Assuma o controlo a partir do seu dispositivo móvel: Com a aplicação VictronConnect, pode configurar, monitorizar e atualizar o equipamento a partir de qualquer smartphone, sem que haja uma ligação física ao equipamento.
• Acesso a informações em tempo real: os dados do sistema podem ser revistos, as notificações e os alarmes podem ser recebidos sem fios.

Orion-Tr Smart 48/12 30A isolado: Configuração flexível e adaptável

• Algoritmo programável: O Orion-Tr Smart Booster permite-lhe ajustar o algoritmo de carregamento ou definir uma tensão de saída fixa, adaptando-se a diferentes requisitos do sistema.
• Compatibilidade com alternadores inteligentes (veículos Euro 5 e Euro 6): Detecta automaticamente se o motor está a funcionar, optimizando o funcionamento de acordo com as condições de funcionamento.

Algoritmo de carregamento em 3 fases

• Baterias de chumbo-ácido: Ajustar o tempo de absorção de acordo com a profundidade da descarga: as cargas superficiais requerem menos tempo, enquanto as descargas profundas requerem mais tempo para garantir uma carga completa.
• Baterias de lítio: Mantém um tempo de absorção fixo de 2 horas, garantindo assim um desempenho consistente.

Proteção eletrónica avançada do Orion 48/12 30A com isolamento

• Proteção abrangente: Oferece segurança contra sobreaquecimento, sobrecarga e curto-circuitos.
• Gestão térmica: reduz automaticamente a potência em condições de temperatura elevada para evitar danos.

Controlo remoto de ligar/desligar

• Permite a ligação de um interrutor remoto através de conectores bifásicos.
• Também pode ser configurado manualmente utilizando os terminais, ligados ao positivo ou negativo da bateria.

Construção robusta e segura

• Certificação IP43: Oferece proteção contra salpicos e poeiras quando instalado com os terminais virados para baixo.
• Gestão da bateria: Assegura a separação automática entre as baterias principal e auxiliar quando o motor não está a funcionar, evitando descargas desnecessárias.

Especificações do conversor isolado Orion-Tr Smart 48/12 30A

• Gama de tensão de entrada: 32-70 V
• Subtensão de desconexão: 28 V
• Reposição da subtensão: 30 V
• Tensão nominal de saída: 12.2 V
• Gama de ajuste da tensão de saída: 10-15 V
• Tolerância da tensão de saída: +/- 0,2 V
• Nível de ruído: 2 mV rms
• Corrente de saída cont. à tensão de saída nominal e 40ºC: 30 A
• Corrente máxima de saída (10 s) à tensão nominal de saída menos 20 %: 40 A
• Corrente de curto-circuito: 60 A
• Potência cont. de saída a 25 °C: 430 W
• Potência cont. de saída a 40 °C: 360 W
• Eficiência: 87%
• Corrente de carga de entrada sem carga: < 80mA
• Corrente em repouso: < 1 mA
• Utilizar como fonte de alimentação: Sim, a tensão de saída pode ser configurada através de Bluetooth
• Isolamento galvânico: 200 V entre a entrada, a saída e a caixa
• Gama de temperaturas de funcionamento: -20 a +55 °C (redução de potência de 3 % por cada °C acima de 40 °C)
• Humidade: Máx. 95 % sem condensação
• Ligação DC: Terminais de parafuso
• Secção transversal máxima do cabo: 16 mm² (AWG6)
• Peso: 1,8 kg
• Dimensões: 130 x 186 x 80 mm
• Grau de proteção:
  • Componentes electrónicos: IP43
  • Área de ligação: IP22

Orion-Tr Smart 48/12 30A instalação isolada

Conjunto de reforço

Para uma instalação segura e eficaz, recomenda-se a sua utilização:

• Monte o conversor verticalmente numa superfície não inflamável.
• Respeitar uma distância de 10 cm acima e abaixo do aparelho para assegurar uma ventilação adequada.
• Coloque-o perto da bateria, mas não diretamente em cima dela.

Ligação e cablagem

• Utilizar cabos de cobre flexíveis e multifilares, recomendados pelo fabricante.
• Verifique a polaridade antes de ligar a bateria, uma vez que uma ligação invertida pode danificar o equipamento e não está coberta pela garantia.
• Certifique-se de que os cabos estão corretamente fixados para que não haja contactos falsos e sobreaquecimento.

Modos de funcionamento

O Victron Orion-Tr Smart tem dois modos principais:

• Modo de alimentação: Mantém uma saída estável independentemente das variações de entrada.
• Modo de carregamento: Implementa um processo de carregamento em três fases (massa, absorção e flutuação), optimizando assim o desempenho da bateria.

Controlo remoto de ligar/desligar

O conversor pode ser ligado ou desligado à distância através de:

• Um interrutor externo entre os pinos L e H.
• Ligação a um sistema de gestão de baterias (BMS).

Deteção de paragem do motor

O Orion-Tr Smart inclui um sistema de deteção de paragem do motor para que a bateria de serviço não seja descarregada quando o motor está desligado. O seu funcionamento baseia-se em:

• Monitorização da tensão do alternador: Detecta se o motor está a funcionar através da medição da flutuação da tensão.
• Atraso de tempo configurado: O início do carregamento pode ser atrasado após o arranque do motor.
• Histerese de desativação: Evita a ativação e desativação constantes quando a tensão flutua.

Resolução de problemas

Alguns problemas comuns que podem surgir incluem:

1. O carregador não liga

• Verificar os fusíveis e as ligações da bateria.
• A tensão de entrada deve estar dentro do intervalo recomendado.
• Verifique se a ligação remota de ligar/desligar funciona.
• Se o aparelho tiver sido ligado com a polaridade invertida, pode ter sido danificado.

2. A bateria não carrega

• Verifique se o modo de carregador está ativado no VictronConnect.
• Verificar as definições de tensão de absorção e de flutuação.
• Verificar se a carga não está a ser bloqueada:
  • Por deteção de paragem do motor.
  • O BMS pode estar a bloqueá-lo.

3. Problemas com a ligação Bluetooth

• Certifique-se de que o Bluetooth está ativado no conversor.
• Se o LED azul piscar a cada 0,8 segundos, já foi emparelhado outro dispositivo.
• Reinicie o conversor, desligando-o da bateria durante alguns segundos.

Ficha de dados e manual do conversor isolado Victron Orion-Tr Smart 48/12 30A - ORI481238120

Consulte a ficha de dados técnicos para o conversor isolado Victron Orion-Tr Smart 48/12 30A - ORI481238120

Veja o manual do conversor isolado Victron Orion-Tr Smart 48/12 30A - ORI481238120
