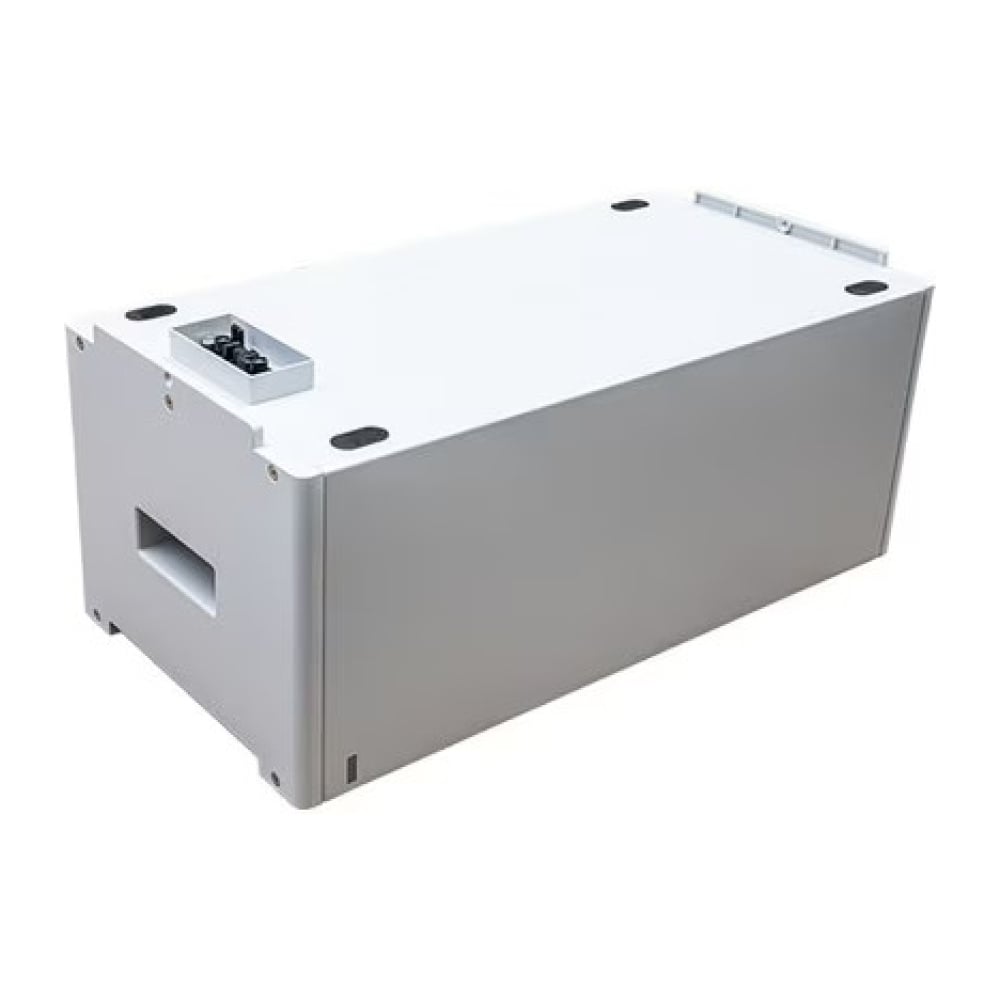

Module de batterie lithium HV BYD Premium HVS 2.56 – 12911241-00

Module de batterie lithium HV BYD Premium HVS 2.56 – 12911241-00

Le module de batterie lithium HV BYD Premium HVS 2.56 – 12911241-00 est l'élément de base du système de stockage haute tension BYD Premium HVS.
Il est conçu pour les installations solaires résidentielles et industrielles, et offre une solution sûre, efficace et très facile à étendre à mesure que les besoins en énergie augmentent.

Chaque module HVS fournit 2,56 kWh utiles et peut être combiné avec d'autres modules de la même série pour monter des tours d'une capacité allant de 5,12 kWh à 12,8 kWh. De plus, si davantage d'énergie est nécessaire, il est possible de connecter jusqu'à trois tours en parallèle pour atteindre une capacité maximale de 38,4 kWh.

Grâce à sa conception modulaire et à sa connexion plug & play (sans câblage interne), l'extension du système est très simple : il suffit d'ajouter d'autres modules au-dessus de la tour, sans aucune complication.

Ce module utilise la technologie lithium-fer-phosphate (LFP), qui se distingue par sa grande stabilité thermique, sa sécurité élevée contre la surchauffe et une durée de vie supérieure à 10 ans. Comme il ne comporte ni ventilateurs ni pièces mobiles, il ne nécessite pratiquement aucun entretien et fonctionne de manière totalement silencieuse.

Le module HVS doit être installé et fonctionne conjointement avec la BCU + Base BYD Battery Box Premium HVS, qui agit comme unité de contrôle, de communication et de sécurité du système, gérant le flux énergétique et l'interaction avec l'onduleur.

Caractéristiques principales du module de batterie lithium BYD Premium HVS 2.56

Conception modulaire et évolutive

Le système BYD Premium HVS permet d'empiler 2 à 5 modules HVS sur une même tour, connectés en série et sans câblage interne.
La conception plug & play brevetée de BYD simplifie l'installation, réduit les erreurs et facilite l'extension du système à tout moment, simplement en ajoutant de nouveaux modules.

Stockage efficace

Chaque module HVS offre 2,56 kWh d'énergie utile, avec un rendement supérieur à 96%.
La technologie des cellules LFP (lithium-fer-phosphate), sans cobalt, garantit une grande stabilité thermique, une densité énergétique élevée et une longue durée de vie, même dans des conditions d'utilisation intensive.

Sécurité et fiabilité maximales

Les modules BYD Premium HVS sont conformes aux normes de sécurité internationales les plus strictes, notamment IEC 62619, UN38.3, CE et VDE 2510-50, garantissant un fonctionnement sûr aussi bien dans les systèmes connectés au réseau que dans les installations avec sauvegarde ou isolées.
Le boîtier métallique renforcé et l'indice de protection IP55 offrent une résistance à la poussière et à l'humidité.

Compatibilité entre les systèmes de batterie BYD

Le module BYD HVS 2.56 est uniquement compatible avec le système Battery Box Premium HVS. et son BCU HVS correspondant.
Il n'est pas compatible avec les systèmes HVM ni avec les versions ultérieures (HVS+), et il n'est pas possible de mélanger des modules de différentes séries au sein d'une même tour ou en parallèle.

Compatibilité avec les onduleurs

Les batteries BYD Battery Box Premium HVS offrent une large compatibilité avec les onduleurs monophasés et triphasés leaders du marché, notamment Fronius, SMA, Kostal, GoodWe, Victron, Huawei ou Solis, grâce à leur communication via CAN / RS485 et à leurs profils certifiés par le fabricant.

La liste des investisseurs compatibles est régulièrement mise à jour par BYD et doit être consultée avant l'installation afin de garantir la bonne intégration du système.

Avantages du BYD Premium HVS 2.56

Installation simple

Le système empilable verticalement sans câblage interne permet une installation rapide, propre et sûre, réduisant ainsi les délais et les coûts de montage.

Entretien minimal

La conception sans ventilateurs ni composants mobiles, associée à un refroidissement passif, garantit un fonctionnement silencieux et pratiquement sans entretien, avec une durée de vie supérieure à 10 ans dans des conditions normales d'utilisation.

Haute puissance et polyvalence

La haute tension réelle du système, obtenue grâce à la connexion en série des modules, permet une plus grande efficacité et une puissance disponible pour les applications on-grid (connectées au réseau électrique), on-grid avec backup et off-grid (isolées).

Évolutivité future

Le système permet de commencer avec une configuration de base et d'augmenter la capacité énergétique à tout moment sans avoir à remplacer la BCU ni les autres composants.

Installation recommandée d'une batterie au lithium haute tension

• Localisation : Dans un endroit sec, bien ventilé, sur une surface stable, loin de toute source de chaleur ou d'humidité.
• Assemblage : Les modules de batterie s'empilent verticalement sur la BCU avec connexion plug & play, et s'emboîtent à l'aide des connecteurs intégrés.
• Communication : Géré par le BCU via les protocoles CAN / RS485 vers l'onduleur, sans câblage supplémentaire entre les modules.
• Mise en service : Cette opération s'effectue à partir de l'interface de l'onduleur compatible, qui détecte automatiquement la batterie et configure le système en fonction des paramètres du système de gestion de la batterie (BMS).
• Compatibilité : Exclusivité avec les systèmes BYD Battery Box Premium HVS et BCU+Base

Garantie

Le module batterie lithium HV BYD Premium HVS 2.56 bénéficie d'une garantie officielle BYD de 10 ans, à condition qu'il soit installé conformément aux spécifications du fabricant et dans le cadre d'un système HVS complet.

Spécifications techniques du module de batterie au lithium BYD Premium HVS 2.56 – 12911241-00

Fiche technique et manuel d'installation du module de batterie au lithium BYD Premium HVS 2.56 – 12911241-00

Fiche technique du module de batterie au lithium BYD Premium HVS 2.56

Manuel d'installation du module de batterie au lithium BYD Premium HVS 2.56
