Maxge Alpha+ 4P, 20A, courbe en C, 10kA - EPB63H4C20

Maxge Alpha+ 4P, 20A, courbe en C, 10kA - EPB63H4C20

Le disjoncteur Maxge Alpha+ 4P, 20A est un disjoncteur automatique conçu pour protéger les installations triphasées avec neutre contre les surcharges et les courts-circuits.

Il s'agit d'une option largement utilisée dans les environnements industriels et commerciaux.
Il s'intègre également parfaitement dans les tableaux de distribution plus complexes où la fiabilité, la sécurité et la continuité du service sont requises.

Ce disjoncteur combine une conception robuste avec des caractéristiques techniques avancées.
Il s'agit donc d'une solution efficace et fiable pour la protection des circuits électriques dans des conditions de travail exigeantes.
Cela permet d'éviter les pannes, les dommages aux équipements et les risques électriques.

Caractéristiques principales du disjoncteur Maxge Alpha+ 4P, 20A

Configuration et capacité électrique

Le Maxge Alpha+ 4P, 20A magnéto-phonique a une Configuration quadripolaire (3 phases + neutre), Cela permet une protection complète et simultanée de tous les conducteurs d'une installation triphasée.

Ce disjoncteur est doté d'un courant nominal de 20 ampères, pour laquelle son système de déclenchement thermique et magnétique est conçu.
Cela garantit une protection précise et fiable.

En outre, il dispose d'une tension de fonctionnement de jusqu'à 415/240 V AC, Il convient donc à la plupart des installations triphasées standard.

Courbe de tir et type de charge

Il incorpore un courbe de déclenchement type C, Cela signifie qu'il peut supporter de petites pointes de courant au démarrage (entre 5 et 10 fois le courant nominal) sans s'enflammer inutilement.

Il est donc particulièrement adapté aux circuits avec des charges inductives ou aux circuits qui génèrent des pics de courant modérés au démarrage.
Il est donc idéal pour les petits moteurs, les systèmes d'éclairage à ballast ou les machines légères, car ces pics sont fréquents dans ce type d'équipement.

Capacité de protection

Le disjoncteur Maxge Alpha+ 4P, 20A offre une protection contre les surcharges. Pouvoir de coupure de 10 kA (10 000 A).
Cela vous permet d'interrompre en toute sécurité des courts-circuits à haute intensité sans vous endommager ou endommager l'appareil ou l'installation.

Raccordement et installation

En termes d'installation, le disjoncteur Maxge Alpha+ est conçu pour Montage sur rail DIN.
Cela facilite leur intégration dans les panneaux de contrôle standard et simplifie à la fois l'installation et la maintenance.

Votre bornes de connexion permettent l'utilisation de câbles en cuivre assez courants (25 mm² en câble flexible et 35 mm² en câble rigide), ce qui garantit une connexion solide et fiable et facilite grandement l'assemblage.

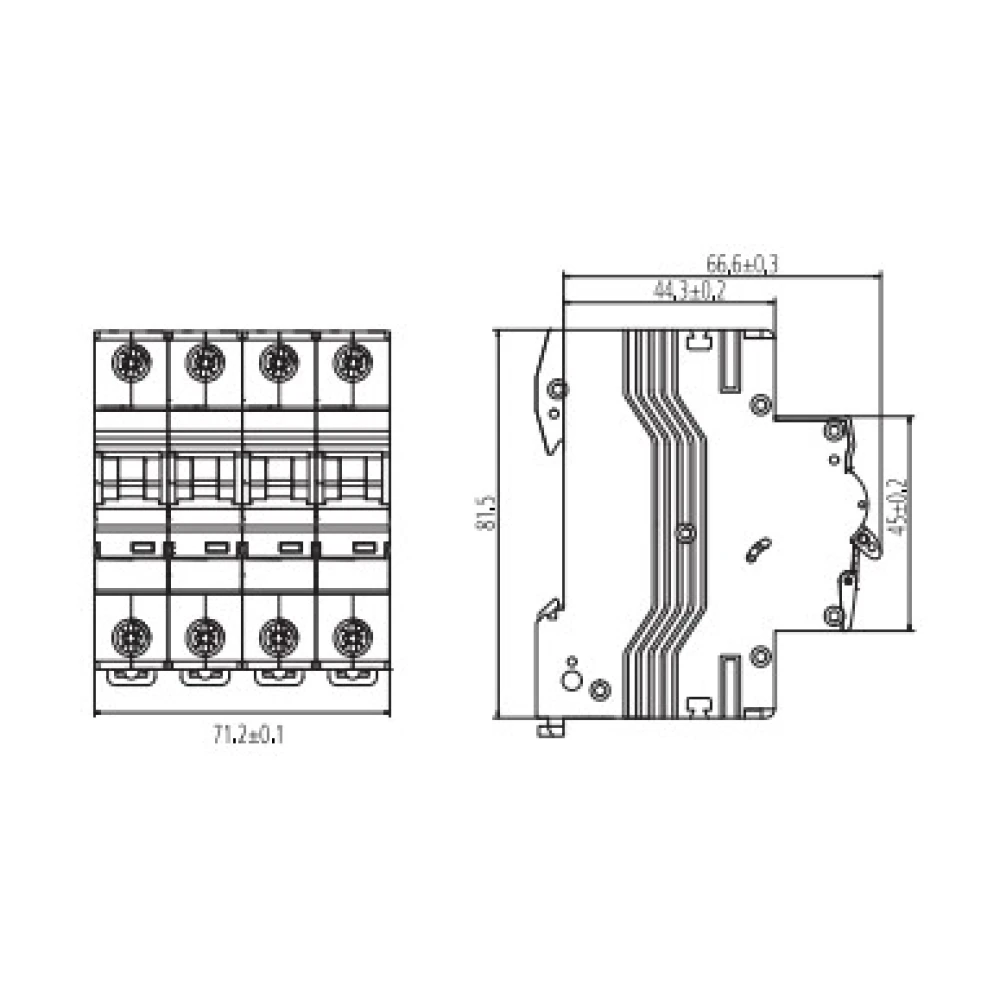

Dimensions et conception

Ce disjoncteur est doté d'un conception compacte, occupant quelques 72 mm de large (18 mm par pôle), optimiser l'espace disponible dans le tableau électrique.
Il comprend également un la signalisation visuelle de l'État (marche/arrêt) et un fenêtre pour marqueur de circuit, Cela facilite le diagnostic rapide, la maintenance et l'identification des circuits protégés.

Conditions de performance

Le Maxge Alpha+ 4P, 20A est conçu pour fonctionner en monophasé, monophasé, monophasé, biphasé ou biphasé. Plage de température de -5 °C à +40 °C.
Il convient donc à la plupart des environnements intérieurs industriels et commerciaux.

Réglementations et certifications

Ce disjoncteur est conforme à la norme EN/IEC 60898-1, pour les disjoncteurs basse tension.

Il a également certifications telles que CE, RoHS, VDE et KEMA-KEUR.
Cela garantit qu'il s'agit d'un disjoncteur de haute qualité, sûr et fiable, fabriqué selon les normes internationales.

Maxge Alpha+ 4P, 20A, courbe en C, 10kA - EPB63H4C20 - Fonctionnement et applications

Ce disjoncteur combine deux systèmes de protection complémentaires :

• Déclenchement thermique, Le nouveau système de protection des câbles, qui protège contre les surcharges prolongées et empêche la surchauffe des câbles, est également disponible en option.
• Déclenchement magnétique, Le nouveau système, qui réagit immédiatement aux courts-circuits ou aux pannes graves, coupe le courant rapidement et en toute sécurité.

Grâce à ces caractéristiques, le Maxge Alpha+ 4P, 16A, courbe C. 10kA - EPB63H4C16 est idéal pour la protection des circuits triphasés dans les ateliers, les bâtiments industriels, les magasins ou les installations de service. Il est utilisé lorsqu'un bon équilibre entre déclenchement rapide, tolérance au courant de crête et pouvoir de coupure élevé est requis.

Principaux avantages de Maxge Alpha+ 4P, 20A

Les avantages de ce disjoncteur sont les suivants :

• Protéger efficacement contre surcharges et courts-circuits dans les réseaux triphasés avec neutre.
• Il offre une pouvoir de coupure élevé de 10 kA, convient aux environnements exigeants.
• Il incorpore un courbe de cuisson C équilibré, idéal pour de multiples applications industrielles.
• Il présente une assemblage modulaire et permet à un identification aisée des circuits.
• Il est compatible avec câbles à large section et avec des accessoires supplémentaires.
• Il est fabriqué conformément à la norme les réglementations internationales, et a également des certifications de qualité reconnues.

Informations techniques concernant le Maxge Alpha+ 4P, 20A, courbe C 10kA - EPB63H4C20

Fiche technique du disjoncteur Maxge Alpha+ 4P, 20A

Données techniques du disjoncteur Maxge Alpha+ 4P, 20A
