O módulo de bateria de lítio HV BYD Premium HVM 2.76 – 14039384-00 é a peça básica do sistema de armazenamento de alta tensão BYD Premium HVM.
Ele foi concebido para instalações solares residenciais e industriais, oferecendo uma solução segura, eficiente e muito fácil de expandir à medida que a necessidade de energia cresce.

Cada módulo HVM fornece 2,76 kWh úteis e pode ser combinado com outros módulos da mesma série para montar torres com capacidades de 8,3 kWh a 22,1 kWh. Além disso, se for necessária mais energia, podem ser conectadas até três torres em paralelo para atingir 66,3 kWh de capacidade máxima.

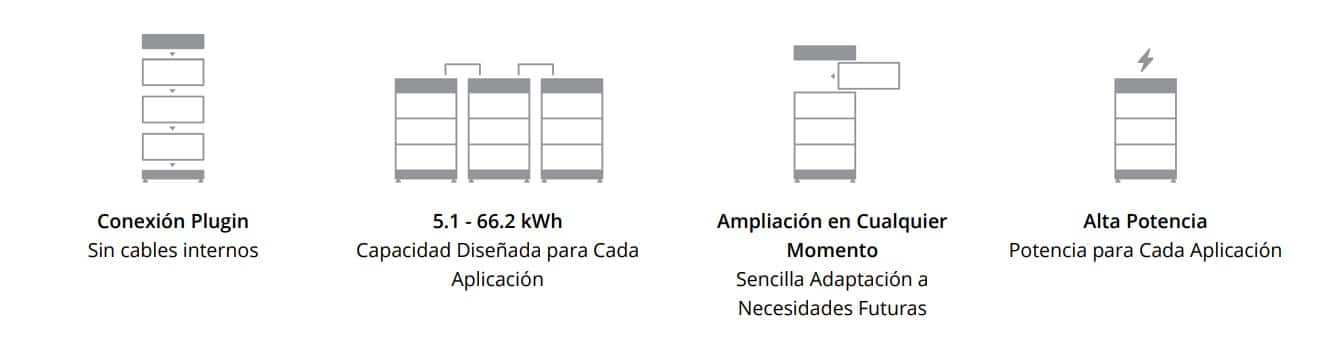

Graças ao seu design modular e à ligação plug & play (sem cablagem interna), expandir o sistema é muito simples: basta adicionar mais módulos em cima da torre, sem complicações.

Este módulo utiliza tecnologia de fosfato de ferro-lítio (LFP), que se destaca pela sua grande estabilidade térmica, alta segurança contra sobreaquecimento e uma vida útil superior a 10 anos. Como não possui ventiladores nem peças móveis, requer pouca manutenção e funciona de forma totalmente silenciosa.

O módulo HVS deve ser instalado e funciona em conjunto com o BCU + Base BYD Battery Box Premium HVS, que atua como unidade de controlo, comunicação e segurança do sistema, gerindo o fluxo energético e a interação com o inversor.

Principais características do Módulo de bateria de lítio HV BYD Premium HVM 2.76

Conceção modular e escalável

O sistema BYD HVM baseia-se numa arquitetura empilhável verticalmente, com ligação patenteada sem cablagem interna entre módulos.

Pode ser empilhado em configurações de 3 a 8 módulos por torre, atingindo capacidades úteis de 8,3 kWh a 22,1 kWh.

É possível ligar em paralelo até 3 torres HVM, desde que todas tenham o mesmo número de módulos, permitindo atingir uma capacidade total de até 66,2 kWh.

Armazenamento eficiente

Cada módulo HVM integra células de lítio-ferro-fosfato (LFP), uma tecnologia livre de cobalto que se destaca por ter alta estabilidade térmica, degradação muito baixa com o passar dos ciclos e maior segurança contra superaquecimento e falhas térmicas.

Graças à sua arquitetura de alta tensão, o sistema atinge uma eficiência superior a 96 %, reduzindo as perdas energéticas e melhorando o desempenho global da instalação.

Máxima segurança e fiabilidade

O módulo HVM cumpre com os mais elevados padrões internacionais de segurança, entre eles UN38.3, IEC 62619, VDE 2510-50 e Marcação CE.

A sua caixa robusta com grau de proteção IP55 protege contra poeira e salpicos, sendo adequada para instalação em interiores.
A química LFP e o design sem elementos ativos de refrigeração garantem um funcionamento seguro, silencioso e fiável durante toda a sua vida útil.

Compatibilidade entre os sistemas de baterias BYD

O módulo BYD HVM 2.76 é compatível apenas com o sistema Battery Box Premium HVM. e o seu correspondente BCU HVM.
Não é compatível com sistemas HVS nem com versões posteriores (HVM+), e não é possível misturar módulos de séries diferentes dentro da mesma torre ou em paralelo.

Compatibilidade com inversores

As baterias BYD Battery Box Premium HVM oferecem ampla compatibilidade com inversores monofásicos e trifásicos líderes de mercado, incluindo Fronius, SMA, Kostal, GoodWe, Victron, Huawei ou Solis, graças à sua comunicação através de CAN / RS485 e perfis certificados pelo fabricante.

Vantagens do módulo de bateria de lítio HV BYD Premium HVM 2.76

Instalação simples

O BYD Premium HVM é empilhável verticalmente sobre o BCU+Base, sem necessidade de cablagem interna entre módulos, o que reduz significativamente os tempos de montagem e minimiza erros de instalação.
Permite começar com uma instalação mínima de 3 módulos e ampliá-la facilmente, pois a ampliação do sistema é feita simplesmente adicionando novos módulos à torre existente.

Manutenção mínima

O BYD Premium HVM 2.76 possui refrigeração passiva, ausência de ventiladores ou peças móveis e uma caixa selada IP55, o que torna o sistema praticamente livre de manutenção e garante um funcionamento silencioso.

Integração com inversores de alta tensão

O sistema HVM é otimizado para funcionar com inversores de alta tensão, oferecendo alta potência de descarga, capacidade de backup e funcionamento em sistemas on-grid, híbridos e off-grid.

Instalação modular e expansível

Permite começar com uma instalação básica de três módulos e aumentar a capacidade energética no futuro sem substituir a base nem o sistema de controlo.

Armazenamento seguro e eficiente

Integra células LFP, reconhecidas pela sua elevada estabilidade térmica, longa vida útil e baixo nível de degradação.

Instalação recomendada de uma bateria de lítio de alta tensão

• Localização: Em local seco, bem ventilado, sobre uma superfície estável e longe de fontes de calor ou humidade.
• Montagem: Os módulos de bateria são empilhados verticalmente sobre a BCU com ligação plug & play e encaixados através dos conectores integrados.
• Comunicação: Gerido pela BCU através de protocolos CAN / RS485 para o inversor, sem cablagem adicional entre módulos.
• Colocação em funcionamento: Isto é feito a partir da interface do inversor compatível, que detecta automaticamente a bateria e configura o sistema de acordo com os parâmetros do BMS (Battery Management System).
• Compatibilidade: Exclusivo com sistemas BYD Battery Box Premium HVM e BCU+Base

Garantia

O Módulo de bateria de lítio HV BYD Premium HVM 2.76 tem 10 anos de garantia oficial BYD, desde que seja instalado de acordo com as especificações do fabricante, com inversores homologados e como parte de um sistema HVM completo.
