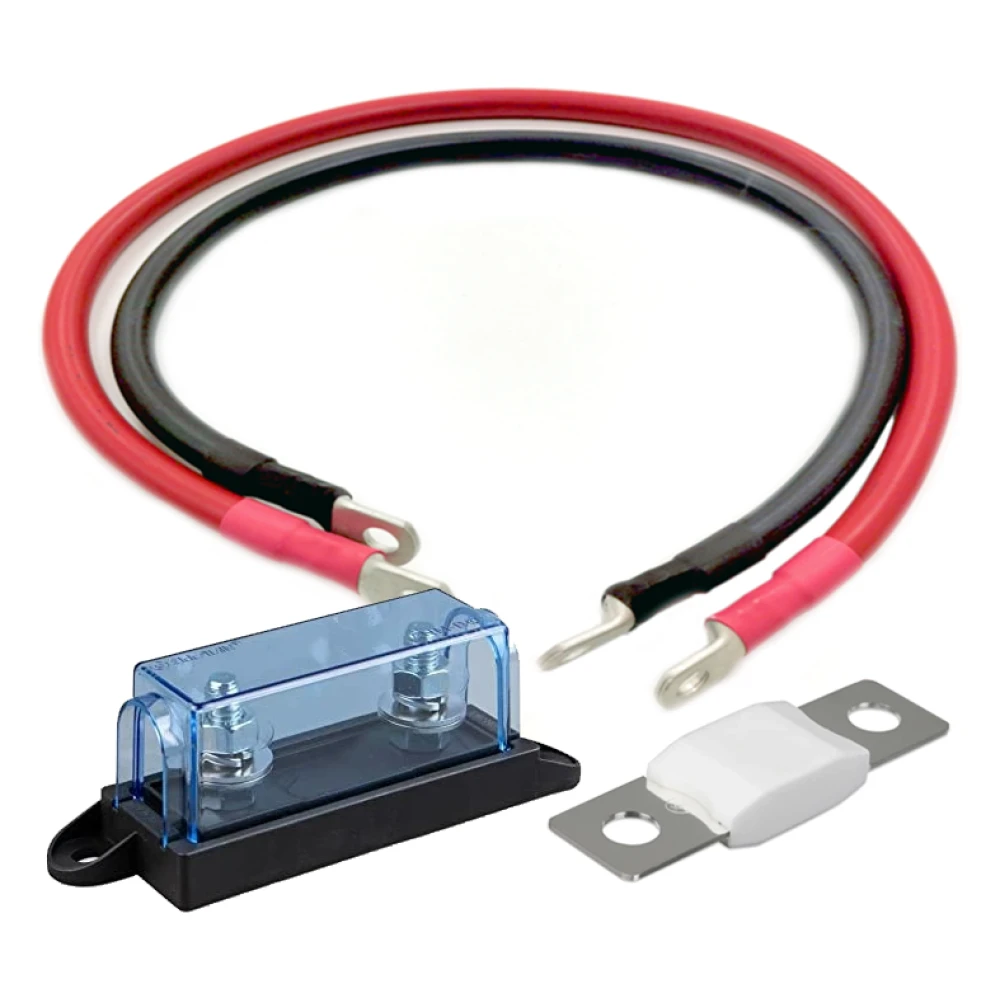

Kit de cabos do inversor de bateria 35mm² + Fusível MEGA 125A

Este kit inclui tudo o que necessita para ligar o seu banco de baterias ao seu inversor de uma forma simples, segura e profissional. Inclui cablagem específica para baterias de 35 mm² com terminais engastados e prontos a montar, suporte de fusível Victron e um fusível MEGA de 125A, para proteger a linha CC contra sobrecargas e curto-circuitos.

Ideal se procura uma instalação fiável e organizada e não quer perder tempo a cortar, cravar ou escolher componentes: Basta montar, apertar e já está.

O que está incluído no kit de cablagem do inversor de bateria de 35 mm² + fusíveis de 125A?

1x Cabo preto 35 mm² - 200 cm: Terminal M8 (inversor) + terminal M6 (bateria)
1x Cabo vermelho 160 mm² - 160 cm: Terminal M8 (inversor) + terminal M8 (porta-fusível)
1x Cabo vermelho 30 mm² - 30 cm: Terminal M8 (suporte do fusível) + terminal M6 (bateria)
1x Porta-fusível Porta-fusível para MEGA-fusível Victron - CIP000100001
1x fusível cerâmico Victron MEGA-fuse 125A/80V (5 peças) - CIP138125020

Importante: o fusível deve ser sempre instalado no lado positivo e o mais próximo possível da bateria para uma proteção eficaz.

Em que instalações posso utilizar este kit de bateria?

Este kit foi concebido para instalações de baterias de chumbo-ácido e de lítio.

É recomendado para linhas DC até 125A. Está dimensionado para inversores de potência de 48V e 3000VA, como o Carregador de Inversor Victron MultiPlus II 48/3000VA 48V 35A-32A - PMP482305010 ou o Carregador de Inversor Victron MultiPlus II GX 48/3000VA 48V 35A+32A - PMP482306000
Para inversores mais potentes ou instalações de 12V ou 24V, pode ser necessário aumentar a secção transversal (por exemplo, para 50mm²) e aumentar a classificação do fusível.

Consulte os restantes kits disponíveis aqui: [LINK]

Também pode ler o nosso artigo sobre dimensionamento: Como calcular a secção transversal de um cabo?

Vantagens do kit de cablagem

• Cabos de 35 mm²: elevada capacidade de corrente e menor queda de tensão.
• Terminais de cravarPronto a instalar, não são necessárias ferramentas especiais.
• Proteção incluída: porta-fusíveis + fusíveis MEGA Victron 125A.
• Instalação limpa e segurasem complicações desnecessárias.
• Componentes Victron: máxima fiabilidade em corrente contínua

Perguntas mais frequentes

Este kit é adequado para baterias de lítio?

Sim, foi concebido para baterias de lítio e de chumbo-ácido, desde que a corrente de funcionamento esteja dentro dos limites recomendados.

Onde está instalado o suporte do fusível?

No positivo, entre a bateria e o inversor, e o mais próximo possível da bateria para proteger corretamente a cablagem. Utilize o cabo curto para ir da bateria para o porta-fusível e o cabo longo para ir do porta-fusível para o inversor.

Posso utilizá-lo em 24V?

Pode não ser adequado. A 24V, a corrente para a mesma potência aumenta, pelo que normalmente é necessária uma secção transversal maior (por exemplo, 50 mm²) e um fusível maior.

Inclui tudo o que é necessário para o instalar?

Inclui cablagem com terminais de engaste, suporte de fusíveis Victron e fusíveis MEGA. Só precisa de ferramentas básicas para fixar e apertar.
