Maxge Alpha+ 4P, 40A, curva em C, 10kA - EPB63H4C40

Maxge Alpha+ 4P, 40A, curva em C, 10kA - EPB63H4C40

O disjuntor magnetotérmico Maxge Alpha+ 4P, 40A é um disjuntor magnetotérmico concebido para proteger de forma abrangente as instalações eléctricas trifásicas com neutro contra as principais anomalias de corrente, tais como sobrecargas e curto-circuitos.

É um dispositivo robusto e versátil, que combina proteção térmica e magnética para garantir uma proteção eficaz, segura e fiável em ambientes residenciais avançados, bem como em instalações comerciais ou industriais.

Principais caraterísticas do disjuntor Maxge Alpha+ 4P, 40A

Proteção abrangente

Este disjuntor é fabricado em 4 pólos (4P), Isto significa que protege simultaneamente as três fases e o condutor neutro.

Esta configuração é essencial nos quadros eléctricos trifásicos, uma vez que garante o isolamento total do circuito quando este funciona, impedindo a permanência de tensões residuais em qualquer um dos condutores e melhorando a segurança das pessoas e dos equipamentos ligados.

Esta configuração é amplamente utilizada em fontes de alimentação gerais, linhas de distribuição para subpainéis, máquinas trifásicas com neutro, ar condicionado, bombas, pequenos motores e circuitos onde é necessário um corte uniforme de todos os pólos.

Potência e capacidade de carga equilibradas

Com um corrente nominal (In) 40 amperes, Este disjuntor foi concebido para circuitos de potência média ou linhas principais/derivadas onde são manuseadas cargas significativas. Esta capacidade permite alimentar equipamentos de consumo moderado e vários aparelhos ao mesmo tempo numa instalação.

Em termos práticos, um disjuntor de 40 A permite trabalhar com cargas contínuas dentro do intervalo previsto pelo projeto do circuito, desde que a secção do cabo e os restantes elementos de proteção do quadro (diferencial e outros elementos de proteção) estejam adequadamente dimensionados.

Além disso, a sua tensão de funcionamento é até 415/240 V CA.
Isto torna-o adequado para a maioria das instalações trifásicas normais.

Robustez em curto-circuito

O Capacidade de corte de 10 kA indica a capacidade do dispositivo para interromper com segurança uma corrente de curto-circuito elevada sem danificar ou comprometer a instalação.

Com um valor nominal de 10 000 amperes, este dispositivo pode interromper falhas graves de curto-circuito que ocorram relativamente perto do ponto de transformação ou de uma alimentação com um elevado nível de potência disponível.

Isto proporciona um elevado nível de segurança, mesmo em situações de falha extremas, tornando este disjuntor uma opção recomendada em quadros de distribuição onde são necessárias resistência e fiabilidade extra.

Sensibilidade e tolerância a picos de carga

O Maxge Alpha+ 4P, 40A Magnetotermico Maxge Alpha+ 4P, 40A possui um curva de queima C tolera melhor os picos de corrente causados pelo arranque de pequenos motores, arrancadores, transformadores ou fontes de alimentação, reduzindo os disparos intempestivos e mantendo um nível eficaz de proteção contra sobreintensidades perigosas

Isto torna-o uma escolha muito versátil e comum numa variedade de instalações onde existe uma mistura de cargas de arranque resistivas e de pico moderado.

Instalação e conceção

Em termos de instalação, foi concebido para Montagem em calha DIN.
Isto facilita a sua integração em quadros eléctricos normais e permite uma instalação rápida, organizada e profissional.

O seu terminais estão preparados para aceitar condutores de secção transversal adequada para esta corrente nominal (25 mm² em cabo flexível e 35 mm² em cabo rígido). Isto garante ligações firmes e seguras que reduzem o risco de contactos falsos ou sobreaquecimento.

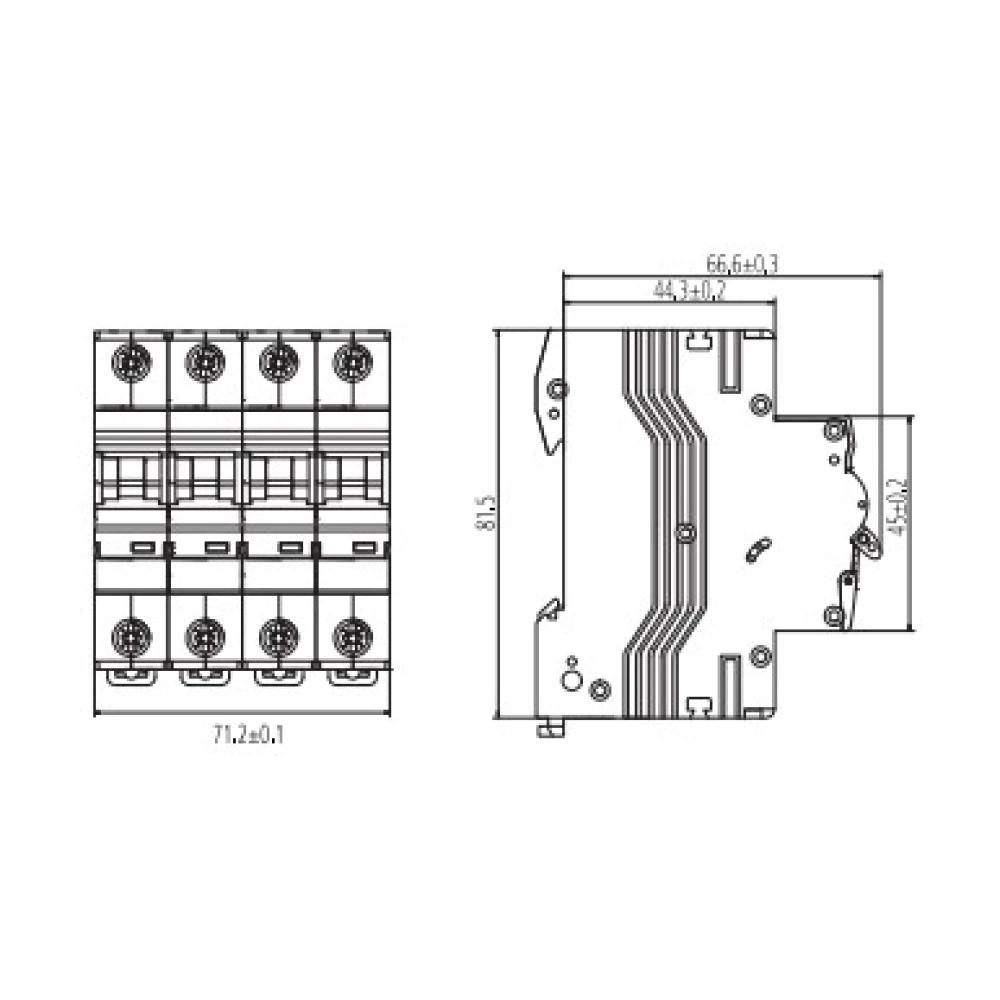

A conceção deste disjuntor destaca-se pela sua construção robusta e pela sua dimensões compactas (72 mm de largura).

Oferece um funcionamento cómodo através de janela para marcador de circuitos e um sinalização visual do estado (ligado/desligado), facilitando a identificação do circuito que protege.
Permite igualmente um diagnóstico e uma manutenção rápidos.

Maxge Alpha+ 4P, 40A, curva em C, 10kA - EPB63H4C40 - Funcionamento e Aplicações

Este disjuntor actua como um elemento de proteção fundamental na distribuição eléctrica porque combina proteção térmica e magnética num único mecanismo:

• Proteção térmica (sobrecarga): actua contra sobrecargas prolongadas, desligando o circuito quando a corrente ultrapassa os valores de segurança, impedindo assim o sobreaquecimento dos condutores e evitando danos nos cabos, equipamentos ou risco de incêndio.
• Proteção magnética (curto-circuito): actua muito rapidamente em caso de curto-circuito, interrompendo as correntes de defeito elevadas e protegendo tanto a instalação como o equipamento ligado.

É ideal para utilização em quadros eléctricos principais ou secundários em edifícios industriais, comerciais ou residenciais com cargas exigentes. Proporciona assim uma proteção robusta e eficaz.

A sua conceção de 4 pólos cobre tanto a alimentação trifásica como a proteção do condutor neutro, o que é crucial para sistemas equilibrados ou com cargas monofásicas ligadas em combinação.

Principais vantagens do Maxge Alpha+ 4P, 40A

As vantagens deste disjuntor são as seguintes

• Proteção eficaz: oferece uma maior margem de proteção contra sobrecargas e curto-circuitos, reduzindo a probabilidade de danos graves em redes trifásicas com neutro.
• Elevada capacidade de corte: com 10 kA, adequado para ambientes exigentes.
• Curva de disparo: tipo C equilibrado, ideal para múltiplas aplicações industriais.
• Compatibilidade: podem ser integrados sem problemas com cabos de grande secção, acessórios adicionais e em sistemas de distribuição padrão.
• Fácil instalação e manutenção: o formato modular e os terminais bem dimensionados facilitam ligações seguras e rápidas, permitindo uma fácil identificação do circuito.
• Regulamentos e certificações: a conformidade com as normas internacionais reconhecidas garante qualidade e fiabilidade para instalações exigentes.

Informações técnicas sobre Maxge Alpha+ 4P, 40A, curva C 10kA - EPB63H4C40

Folha de dados técnicos do disjuntor Maxge Alpha+ 4P, 40A

Dados técnicos do disjuntor Maxge Alpha+ 4P, 40A
