Maxge Alpha+ 4P, 16A, curva C. 10kA - EPB63H4C16

Maxge Alpha+ 4P, 16A, curva C. 10kA - EPB63H4C16

O disjuntor Maxge Alpha+ 4P, 16A é um disjuntor de proteção eléctrica concebido para proteger as instalações trifásicas com neutro contra sobrecargas e curto-circuitos.

É uma opção muito utilizada em ambientes industriais e comerciais.
Também se enquadra perfeitamente em quadros eléctricos mais complexos onde se exige fiabilidade, segurança e continuidade de serviço.

Este disjuntor combina um design robusto com caraterísticas técnicas avançadas.
Trata-se, portanto, de uma solução eficaz e fiável para a proteção dos circuitos eléctricos em condições de trabalho exigentes.
Isto ajuda a evitar avarias, danos no equipamento e riscos eléctricos.

Principais caraterísticas do disjuntor Maxge Alpha+ 4P, 16A

Em primeiro lugar, tem uma Configuração de 4 pólos (3 fases + neutro), Isto permite a proteção completa de todos os condutores de uma instalação trifásica ao mesmo tempo.

Este disjuntor tem uma corrente nominal 16 amperes.
É para este valor que o seu sistema de disparo térmico e magnético foi concebido, garantindo uma proteção precisa e fiável.

O seu tensão de funcionamento é até 415/240 V CA, Isto torna-o adequado para a maioria das instalações trifásicas normais.

Por outro lado, incorpora um curva de acionamento tipo C, Isto significa que pode suportar pequenos picos de corrente no arranque (entre 5 e 10 vezes a corrente nominal) sem que ocorra um flashover desnecessário.
Por este motivo, é ideal para pequenos motores, sistemas de iluminação com balastro ou máquinas ligeiras. Nestes equipamentos, estes picos são comuns.

Também oferece um Capacidade de corte de 10 kA (10.000 A).
Isto permite-lhe interromper com segurança curto-circuitos de alta corrente sem danificar ou pôr em perigo o dispositivo e a instalação.

O Maxge Alpha+ 4P, 16A foi concebido para funcionar num sistema monofásico, 4P, 16A, 16A, 16A, 16A, 16A, 16A, 16A, 16A, 16A, 16A. gama de temperaturas de -5 °C a +40 °C.
Por conseguinte, é adequado para a maioria dos ambientes interiores industriais e comerciais.

Por último, respeita o norma EN/IEC 60898-1, para disjuntores de baixa tensão.
Tem também certificações como CE, RoHS, VDE e KEMA-KEUR. Isto garante que se trata de um disjuntor de alta qualidade, seguro e fiável, fabricado de acordo com as normas internacionais.

Instalação e conceção de Maxge Alpha+ 4P, 16A, curva C 10kA - EPB63H4C16

Em termos de instalação, o disjuntor Maxge Alpha+ foi concebido para Montagem em calha DIN.
Isto facilita a sua integração em painéis de controlo padrão e simplifica a instalação e a manutenção.

O seu terminais de ligação permitem a utilização de cabos de cobre bastante comuns (25 mm² em cabo flexível e 35 mm² em cabo rígido), assegurando uma ligação firme e fiável e facilitando muito a montagem.

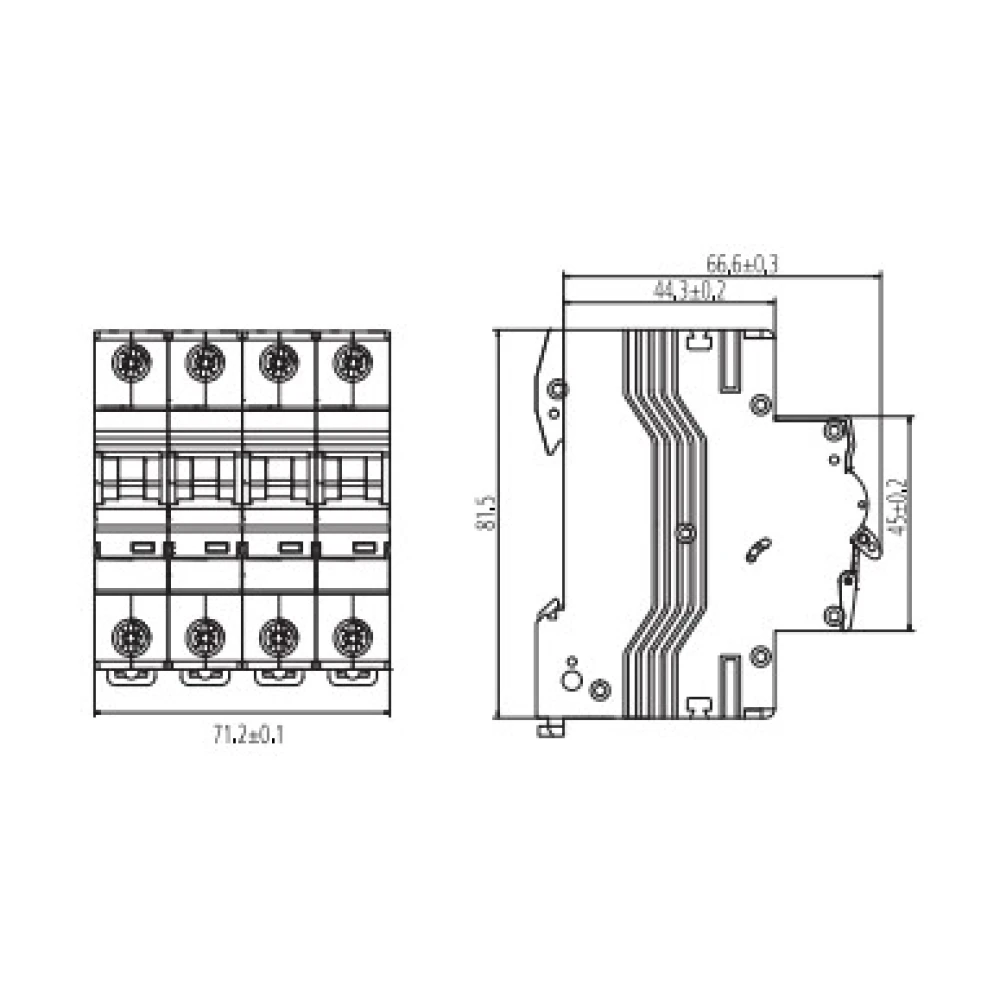

Além disso, possui um design compacto, ocupando alguns 72 mm de largura (18 mm por pólo), otimizar o espaço disponível no quadro elétrico.
Inclui também um sinalização visual do Estado (ligado/desligado) e um janela para marcador de circuitos, Isto facilita a identificação dos circuitos protegidos.

Funcionamento e aplicação do Maxge Alpha+ 4P, 16A

Este disjuntor combina dois sistemas de proteção complementares:

• Acionamento térmico, O novo sistema de proteção dos cabos, que protege contra sobrecargas prolongadas e evita o sobreaquecimento dos cabos, também está disponível como opção.
• Acionamento magnético, O novo sistema, que reage imediatamente a curto-circuitos ou falhas graves, corta a energia de forma rápida e segura.

Graças a estas caraterísticas, o Maxge Alpha+ 4P, 16A, curva C. 10kA - EPB63H4C16 é ideal para a proteção de circuitos trifásicos em oficinas, edifícios industriais, lojas ou instalações de serviços. É utilizado quando é necessário um bom equilíbrio entre disparo rápido, tolerância de corrente de pico e elevada capacidade de corte.

Principais vantagens do disjuntor Maxge Alpha+ 4P, 16A

As vantagens deste disjuntor são as seguintes

• Protege eficazmente contra sobrecargas e curto-circuitos em redes trifásicas com neutro.
• Oferece um elevada capacidade de rutura de 10 kA, adequado para ambientes exigentes.
• Incorpora um curva de queima C equilibrado, ideal para múltiplas aplicações industriais.
• Apresenta uma montagem modular e permite um identificação fácil dos circuitos.
• É compatível com cabos de secção larga e com acessórios adicionais.
• É fabricado em conformidade com regulamentos internacionais, e também tem certificações de qualidade reconhecidas.

Maxge Alpha+ 4P, 16A, curva C. 10kA - EPB63H4C16 - Informação Técnica

Folha de dados técnicos do disjuntor Maxge Alpha+ 4P, 16A

Dados técnicos do disjuntor Maxge Alpha+ 4P, 16A
