Maxge Alpha+ 4P, 10A, curva em C, 10kA - EPB63H4C10

Maxge Alpha+ 4P, 10A, curva em C, 10kA - EPB63H4C10

O disjuntor automático Maxge Alpha+ 4P, 10A é um dispositivo automático de proteção eléctrica concebido para proteger as instalações eléctricas trifásicas com neutro contra sobrecargas e curto-circuitos.

É particularmente adequado para uso industrial e terciário, mas também pode ser utilizado em quadros complexos onde é necessário um elevado nível de segurança e fiabilidade em caso de falhas de energia.

Principais caraterísticas do disjuntor Maxge Alpha+ 4P, 10A

Configuração e capacidade eléctrica

Em primeiro lugar, destaca-se pela sua configuração de pólo, uma vez que tem 4 pólos (3 fases + neutro), Isto significa que é possível proteger eficazmente redes trifásicas completas.

Tem também um corrente nominal (In) de 10 amperes, que corresponde à corrente contínua máxima para a qual o disparo termomagnético está calibrado.

Por outro lado, a sua tensão de funcionamento é até 415/240 V CA, Isto torna-o adequado para a maioria das instalações trifásicas normais.

Curva de disparo e tipo de carga

No que respeita ao seu comportamento em relação às sobreintensidades, incorpora um curva de acionamento tipo C, Isto permite que sobrecorrentes transitórias de 5 a 10 vezes a corrente nominal sejam toleradas antes do disparo.
Isto torna-o particularmente adequado para circuitos com cargas indutivas ou que geram picos de corrente moderados no arranque, tais como pequenos motores, sistemas de iluminação com balastros ou equipamento industrial ligeiro, evitando assim disparos desnecessários.

Capacidade de proteção

Este disjuntor tem uma Capacidade de rutura de 10 kA (10.000 amperes).
Graças a esta caraterística, o dispositivo é capaz de interromper com segurança curto-circuitos de alta corrente sem ser danificado ou permitir a ocorrência de arcos perigosos, o que aumenta significativamente a segurança da instalação.

Ligação e instalação

No lado da instalação, o terminais e terminais são concebidos para condutores de cobre com secções transversais até 25 mm² em cabo flexível e 35 mm² em cabo rígido.
Por conseguinte, é fácil de ligar e compatível com a maior parte dos cabos utilizados nos quadros eléctricos.

Além disso, a sua Montagem em calha DIN, Graças à sua conceção modular normalizada, facilita tanto a integração como a manutenção do dispositivo.

Dimensões e conceção

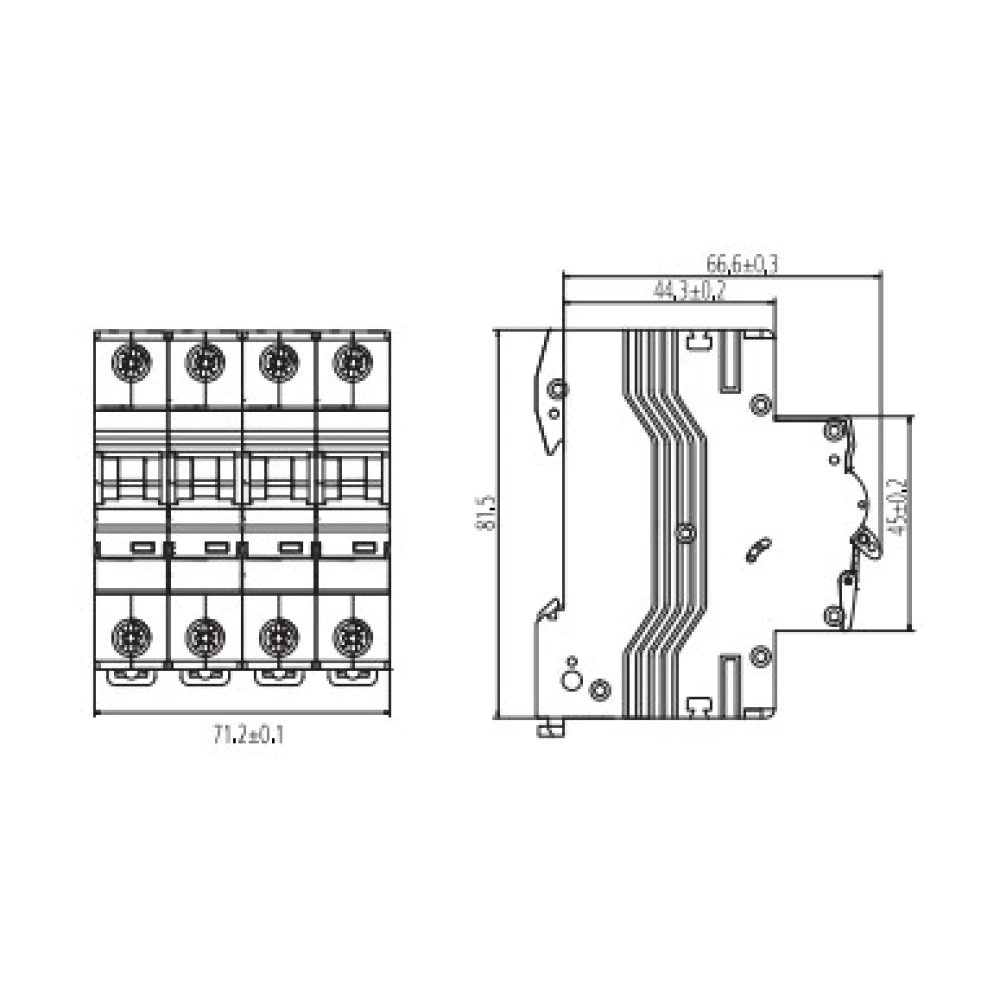

Em termos de design, o disjuntor tem dimensões compactas, com um 72 mm de largura (18 mm por pólo), O espaço da calha DIN é optimizado.

Também incorpora um sinalização visual do Estado (on/off), o que facilita o diagnóstico e a manutenção rápidos.

Por último, inclui um janela para marcador de circuitos, O circuito que protege pode ser claramente identificado.

Condições de desempenho

O disjuntor foi concebido para funcionar numa gama de temperaturas de -5 °C a +40 °C.
Por conseguinte, é adequado para a maioria dos ambientes interiores industriais e comerciais.

Regulamentos e certificações

Do ponto de vista regulamentar, está em conformidade com a norma EN/IEC 60898-1, para os disjuntores de baixa tensão.

Tem também certificações reconhecido internacionalmente como CE, RoHS, VDE e KEMA-KEUR, Isto garante uma elevada qualidade, segurança e compatibilidade internacional.

Maxge Alpha+ 4P, 10A, curva em C, 10kA - EPB63H4C10 - Funcionamento e Aplicações

Este disjuntor combina dois mecanismos de proteção:

• Sensor térmico, para proteção contra sobrecargas prolongadas (correntes ligeiramente superiores à corrente nominal durante um certo tempo), que podem danificar os cabos ou o equipamento.
• Sensor magnético, que actua imediatamente em caso de curto-circuito ou de avarias graves, desligando rapidamente o circuito para evitar danos importantes, tais como danos nos cabos, no equipamento ou riscos de incêndio.

Este interrutor foi concebido para proteger circuitos trifásicos em ambientes industriais, comerciais ou de comutação mais complexos, onde é necessária resistência e fiabilidade contra falhas eléctricas.
A sua curva C e a sua elevada capacidade de corte permitem um equilíbrio entre resposta rápida e tolerância a picos de corrente transitórios no arranque, típicos de cargas indutivas moderadas, sem disparo prematuro.

Principais vantagens do Maxge Alpha+ 4P, 10A

As vantagens deste disjuntor são as seguintes

• Protege eficazmente contra sobrecargas e curto-circuitos em redes trifásicas com neutro.
• Oferece um elevada capacidade de rutura de 10 kA, adequado para ambientes exigentes.
• Incorpora um curva de queima C equilibrado, ideal para múltiplas aplicações industriais.
• Apresenta uma montagem modular e permite um identificação fácil dos circuitos.
• É compatível com cabos de secção larga e com acessórios adicionais.
• É fabricado em conformidade com regulamentos internacionais, e também tem certificações de qualidade reconhecidas.

Informações técnicas sobre Maxge Alpha+ 4P, 10A, curva C 10kA - EPB63H4C10

Ficha técnica do disjuntor Maxge Alpha+ 4P, 10A

Dados técnicos do disjuntor Maxge Alpha+ 4P, 10A
