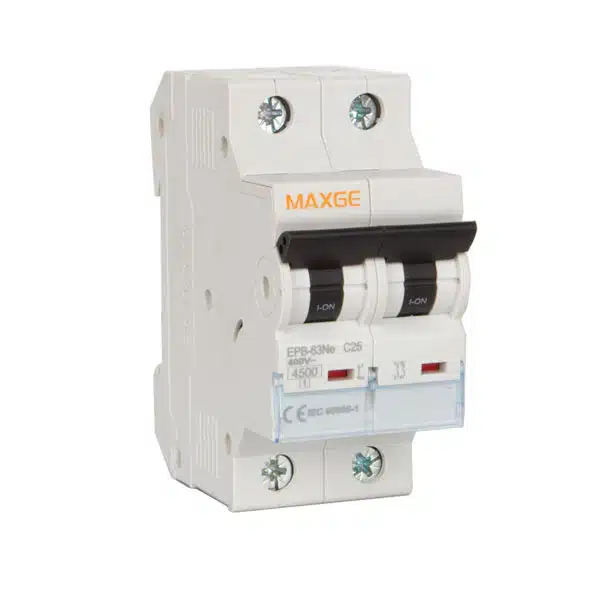

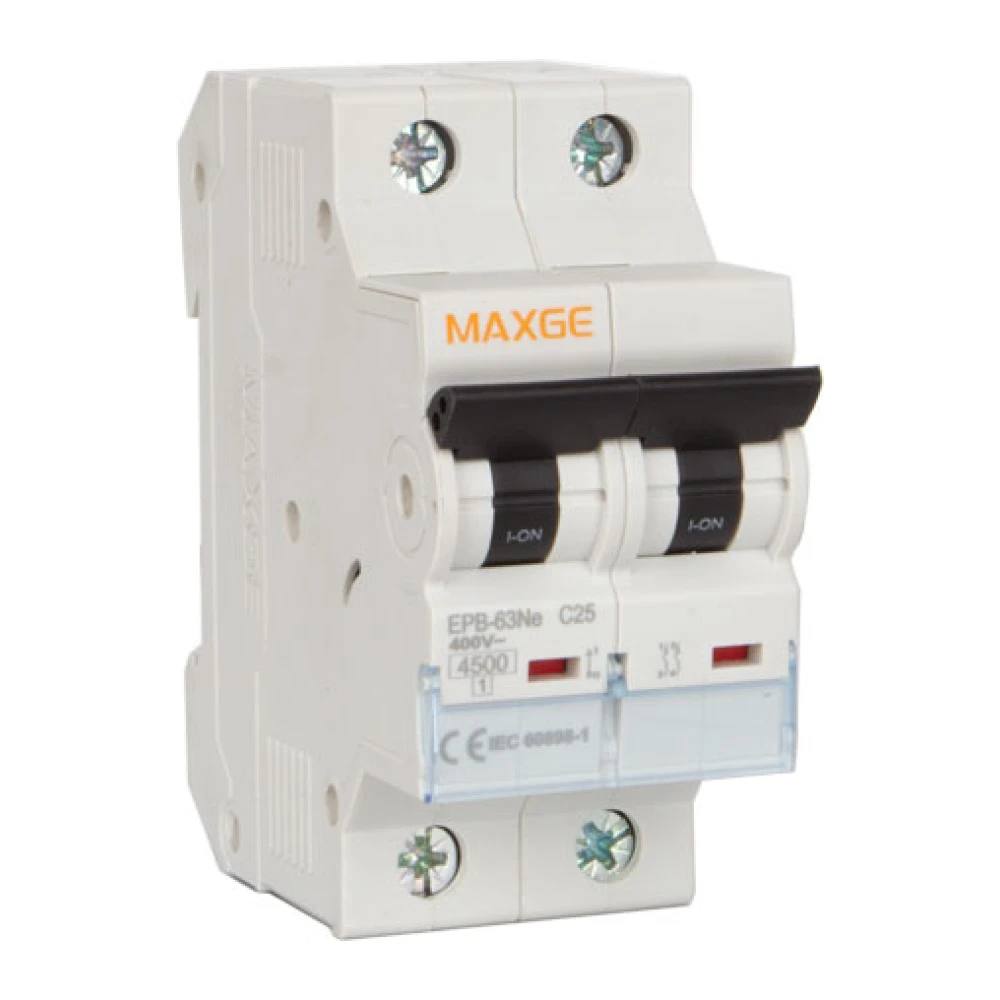

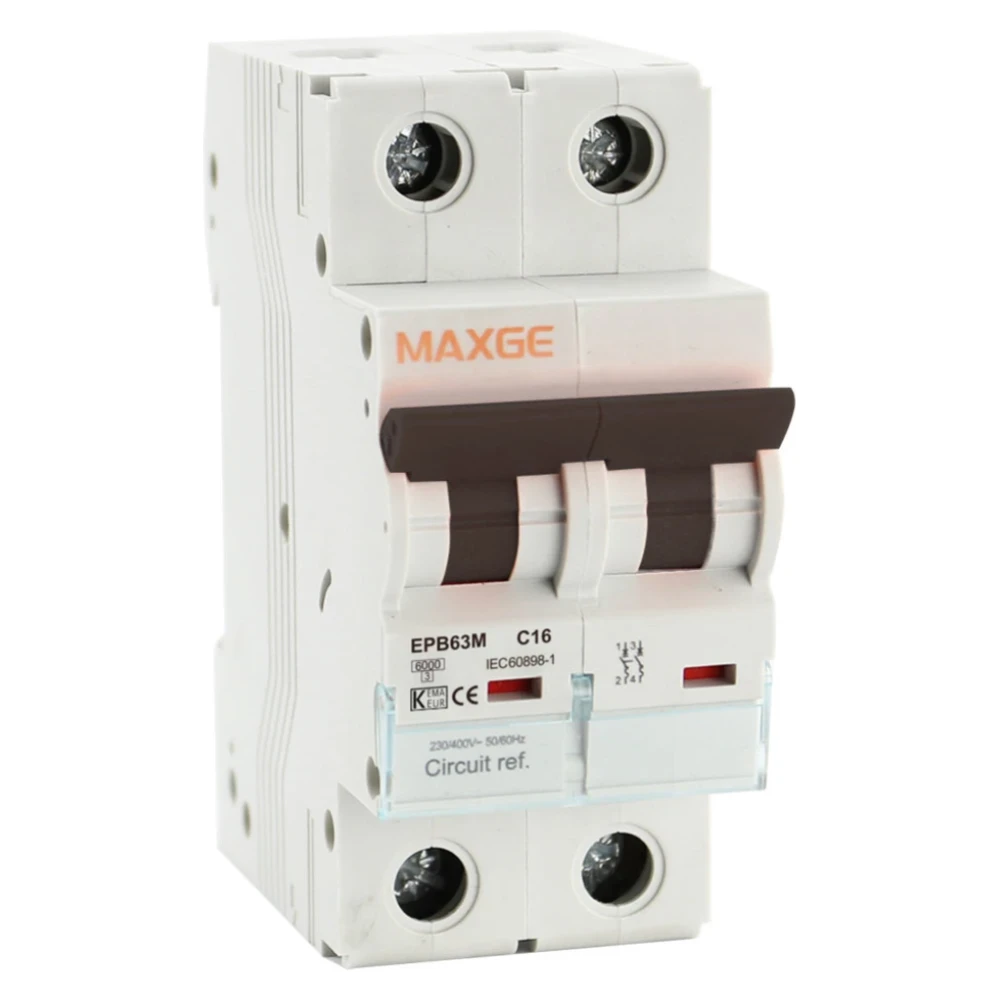

Magnetotermico Maxge Alpha+ 2P, 16A, curva C. 6kA – EPB63ME2C16

Magnetotermico Maxge Alpha+ 2P, 16A, curva C. 6kA – EPB63ME2C16

El magnetotérmico Maxge Alpha+ 2P, 16A es un interruptor automático magnetotérmico diseñado para proteger de forma eficaz circuitos monofásicos frente a sobrecargas y cortocircuitos, garantizando un funcionamiento seguro y estable de la instalación eléctrica.

Gracias a su configuración bipolar (2P), su corriente nominal de 16 A, curva de disparo C y poder de corte de 6 kA, es muy habitual usar este magnetotérmico en instalaciones domésticas, comerciales y terciarias.

Este dispositivo combina en un solo equipo protección térmica y magnética, garantizando una respuesta rápida y precisa ante cualquier anomalía de corriente, y ayudando a preservar tanto la instalación como los equipos conectados.

Características principales del Magnetotermico Maxge Alpha+ 2P, 16A

Protección completa de fase y neutro

Al ser de 2 polos (2P), este magnetotérmico protege y desconecta a la vez la fase y el neutro. Esto garantiza que el circuito quede totalmente aislado cuando el interruptor se dispara o se apaga manualmente, aumentando la seguridad durante los trabajos de mantenimiento o revisión del cuadro eléctrico.

Este tipo de protección es especialmente recomendable en instalaciones monofásicas, circuitos de iluminación, tomas de corriente específicas, líneas de enchufes con consumo moderado, circuitos auxiliares y de control, e instalaciones donde se requiere un corte total del circuito.

Uso habitual en instalaciones domésticas

Con una corriente nominal de 16 amperios, este magnetotérmico es perfecto para circuitos de enchufes y tomas de corriente, donde se conectan electrodomésticos y equipos con consumos medios.

Se suele utilizar para proteger líneas de enchufes en viviendas, cocinas y zonas de uso general, oficinas y pequeños locales comerciales, y circuitos con varios equipos funcionando a la vez.

Siempre que la instalación esté bien hecha, el magnetotérmico garantiza un funcionamiento estable, seguro y sin cortes innecesarios.

Estabilidad sin disparos molestos

La curva de disparo C permite que el magnetotérmico aguante picos de corriente moderados, como los que se producen al encender ciertos aparatos eléctricos, sin provocar disparos innecesarios.

Esto se traduce en menos cortes imprevistos, mayor comodidad de uso, y buena protección frente a sobrecargas reales y cortocircuitos.

Por ello, la curva C es una de las más utilizadas en instalaciones generales.

Alta resistencia

Su poder de corte de 6 kA significa que este magnetotérmico es capaz de interrumpir con seguridad corrientes de cortocircuito de hasta 6.000 amperios, sin dañarse ni perder sus propiedades de protección.

Este nivel de poder de corte es más que suficiente para viviendas, locales comerciales, cuadros secundarios y circuitos alejados del punto de transformación.

Es decir, este magnetotérmico aporta un nivel de protección fiable para el día a día.

Instalación rápida y diseño práctico

El Magnetotermico Maxge Alpha+ 2P, 16A está pensado para montaje en carril DIN, así que se instala fácil y rápidamente en cualquier cuadro eléctrico estándar.

Su diseño compacto de 36 mm de ancho (18 mm por polo), ayuda a optimizar el espacio disponible en el cuadro y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.

Además, tiene unos bornes que están preparados para cables adecuados para esta corriente (16mm² en cable flexible y 25mm² en cable rígido).
Así se garantizan conexiones firmes, seguras y duraderas.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 2P, 16A, curva C. 6kA – EPB63ME2C16

Este magnetotérmico protege el circuito mediante dos sistemas complementarios:

• Protección térmica (sobrecarga): actúa cuando la corriente supera de forma prolongada los valores seguros, evitando el calentamiento excesivo de los conductores y posibles daños en equipos o riesgo de incendio.
• Protección magnética (cortocircuito): responde de manera casi instantánea ante corrientes muy elevadas, cortando el suministro y protegiendo la instalación frente a fallos graves.

Es ideal para su uso en cuadros eléctricos residenciales, comercios y oficinas, circuitos de tomas de corriente, y protecciones generales de líneas monofásicas.

Ventajas principales del Magnetotermico Maxge Alpha+ 2P, 16A

Este magnetotérmico cuenta con las siguientes ventajas:

• Protección completa de fase y neutro.
• Cuenta con 16A, el calibre estándar para enchufes y tomas de corriente.
• Curva C equilibrada y versátil.
• 6 kA de poder de corte, adecuado para uso doméstico y comercial.
• Fácil instalación en carril DIN y mantenimiento sencillo.
• Diseño compacto, robusto y fiable.
• Cumplimiento de normativas y estándares internacionales de calidad.

Información técnica del Magnetotermico Maxge Alpha+ 2P, 16A, curva C. 6kA – EPB63ME2C16

Ficha técnica del Magnetotermico Maxge Alpha+ 2P, 16A
