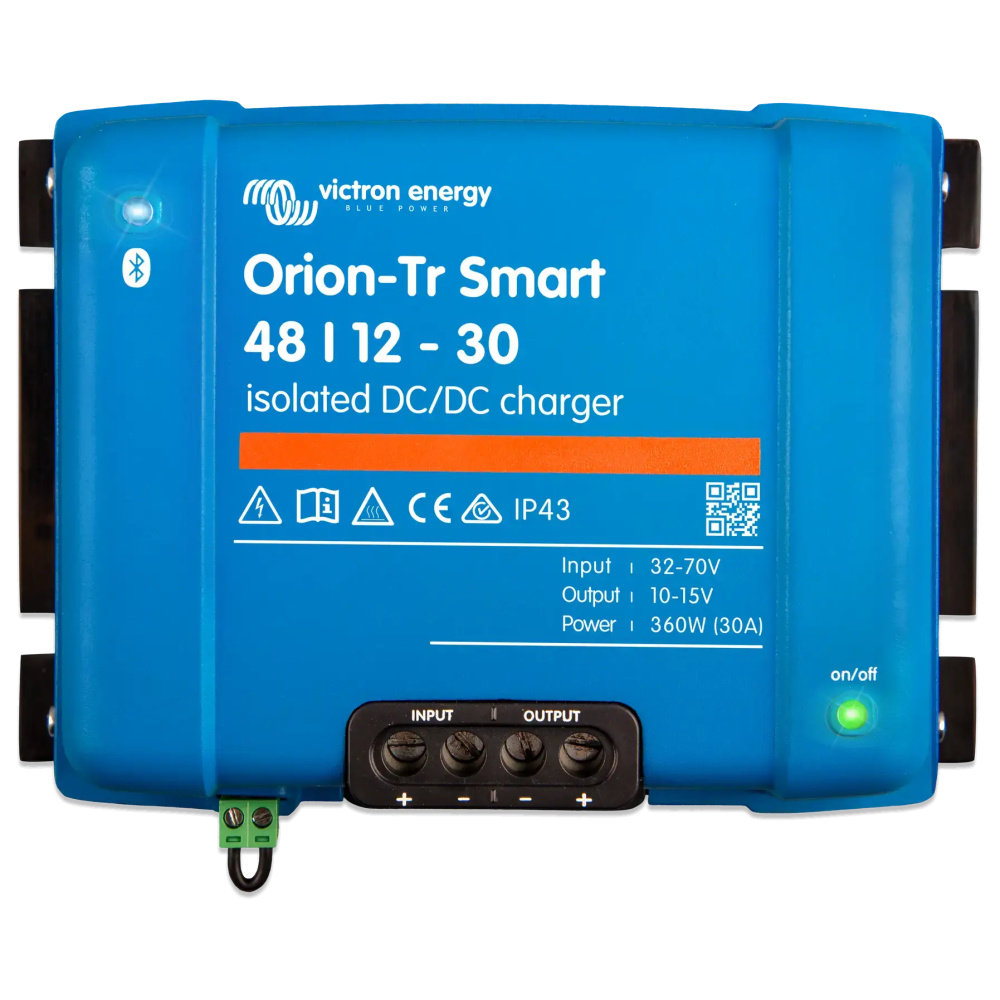

Convertidor Booster Victron Orion-Tr Smart 48/12 30A aislado – ORI481238120

Nuevo lanzamiento.

Características del Convertidor Victron Orion-Tr Smart 48/12 30A aislado – ORI481238120

Conexión Bluetooth Inteligente

• Realiza un control desde tu dispositivo móvil: Con la aplicación VictronConnect, puedes configurar, monitorear y actualizar el equipo desde cualquier smartphone,  sin que hay una conexión física con el equipo.
• Acceso a información en tiempo real: se pueden revisar datos del sistema, recibir notificaciones y alarmas de forma inalámbrica.

Orion-Tr Smart 48/12 30A aislado: Configuración Flexible y Adaptable

• Algoritmo programable: El Booster Orion-Tr Smart permite ajustar el algoritmo de carga o establecer un voltaje fijo de salida, adaptándose a distintos requisitos del sistema.
• Compatibilidad con alternadores inteligentes (vehículos Euro 5 y Euro 6): Detecta de forma automática si el motor está encendido, optimizando el funcionamiento según las condiciones de operación.

Algoritmo de Carga de 3 Etapas

• Baterías de plomo-ácido: Ajusta el tiempo de absorción según la profundidad de descarga: las cargas superficiales requieren menos tiempo; mientras que si se da una descarga profunda se prolonga este periodo para garantizar una carga completa.
• Baterías de litio: Mantiene un tiempo fijo de absorción de 2 horas, de esta forma se asegura un rendimiento consistente.

Protección Electrónica Avanzada del Orion 48/12 30A aislado

• Protección integral: Ofrece seguridad contra sobrecalentamiento, sobrecarga y cortocircuitos.
• Gestión térmica: Reduce automáticamente la potencia si se dan condiciones de altas temperaturas, de esta forma evita daños.

Control Remoto On/Off

• Permite conectar un interruptor remoto a través de conectores bifásicos.
• También se puede configurar manualmente utilizando los terminales, conectados al positivo o negativo de la batería.

Construcción Robusta y Segura

• Certificación IP43: Proporciona protección contra salpicaduras y polvo al instalarlo con los bornes orientados hacia abajo.
• Gestión de baterías: Asegura una separación automática entre la batería principal y la auxiliar cuando el motor no está funcionando, evitando descargas innecesarias.

Especificaciones del Convertidor Orion-Tr Smart 48/12 30A aislado

• Rango de tensión de entrada: 32-70 V
• Subtensión de desconexión: 28 V
• Reinicio de subtensión: 30 V
• Tensión nominal de salida: 12.2 V
• Rango de ajuste de la tensión de salida: 10-15 V
• Tolerancia de la tensión de salida: +/- 0,2 V
• Nivel de ruido: 2 mV rms
• Corriente de salida cont. a tensión nominal de salida y 40ºC: 30 A
• Corriente de salida máxima (10 s) a tensión nominal de salida menos 20 %: 40 A
• Corriente de cortocircuito: 60 A
• Potencia cont. de salida a 25 °C: 430 W
• Potencia cont. de salida a 40 °C: 360 W
• Eficiencia: 87%
• Corriente de carga de entrada sin carga: < 80mA
• Corriente en reposo: < 1 mA
• Uso como fuente de alimentación: Sí, la tensión de salida puede configurarse por Bluetooth
• Aislamiento galvánico: 200 V entre entrada, salida y carcasa
• Rango de temperatura de trabajo: -20 a +55 °C (reducción de potencia del 3 % por cada °C sobre 40 °C)
• Humedad: Máx. 95 % sin condensación
• Conexión CC: Bornes de tornillo
• Sección de cable máxima: 16 mm² (AWG6)
• Peso: 1,8 kg
• Dimensiones: 130 x 186 x 80 mm
• Grado de protección:
  • Componentes electrónicos:  IP43
  • Área de conexión: IP22

Instalación del Orion-Tr Smart 48/12 30A aislado

Montaje del booster

Para que la instalación sea segura y eficiente, se recomienda:

• Realizar el montaje del convertidor en posición vertical sobre una superficie que no sea inflamable.
• Respetar una distancia de 10 cm por encima y por debajo del dispositivo para que tenga una ventilación adecuada.
• Ubicarlo cerca de la batería, pero no directamente encima.

Conexión y Cableado

• Usar cables de cobre flexibles y multifilamento, que son los que recomienda el fabricante.
• Revisar la polaridad antes de conectar la batería, ya que una conexión inversa puede dañar el equipo y no lo cubre la garantía.
• Asegurar una correcta fijación de los cables para que no hayan falsos contactos y sobrecalentamiento.

Modos de Funcionamiento

El Victron Orion-Tr Smart tiene dos modos principales:

• Modo Fuente de Alimentación: Mantiene una salida estable sin importar las variaciones en la entrada.
• Modo Cargador: Implementa un proceso de carga de tres etapas (bulk, absorción y flotación), de esta forma se optimiza el rendimiento de la batería.

Control Remoto On/Off

El convertidor puede encenderse o apagarse remotamente mediante:

• Un interruptor externo entre los pines L y H.
• Conexión con un sistema de gestión de baterías (BMS).

Detección del Apagado del Motor

El Orion-Tr Smart incluye un sistema de detección del apagado del motor para que la batería de servicio no se descargue cuando el motor está apagado. Su funcionamiento se basa en:

• Monitoreo del voltaje del alternador: Detecta si el motor está encendido midiendo la fluctuación de la tensión.
• Tiempo de espera configurado: Se puede retrasar el inicio de la carga después de arrancar el motor.
• Histéresis de apagado: Evita apagados y encendidos constantes cuando la tensión fluctúa.

Resolución de Problemas

Algunos problemas comunes que pueden surgir incluyen:

1. El Cargador No Enciende

• Revisar fusibles y conexiones de la batería.
• La tensión de entrada de estar dentro del rango recomendado.
• Verificar que funciona la conexión remota On/Off.
• Si el dispositivo ha sido conectado con la polaridad invertida, puede que se haya dañado.

2. La Batería No Se Carga

• Comprobar que el modo Cargador está activado en VictronConnect.
• Verificar la configuración de voltajes de absorción y flotación.
• Revisar que no se está bloqueando la carga:
  • Por la detección del apagado el motor.
  • El BMS puede estar bloqueándola.

3. Problemas con la Conexión Bluetooth

• Asegurarse de que el Bluetooth está activado en el convertidor.
• Si el LED azul parpadea cada 0.8 segundos, significa que ya se ha emparejado otro dispositivo.
• Reiniciar el convertidor desconectándolo de la batería durante unos segundos.
