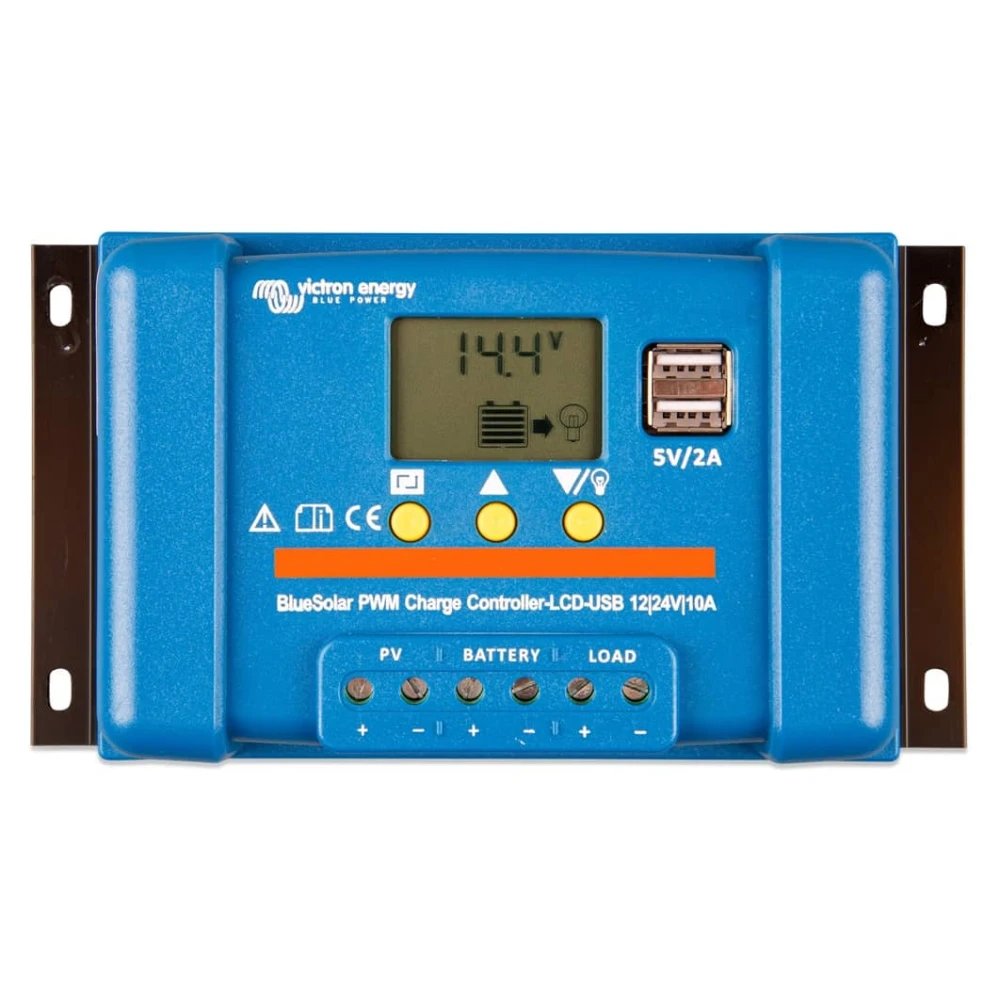

Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A – SCC010010050

Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A – SCC010010050

• Pantalla de cristal líquido: Permite la monitorización y configuración del equipo.
• Salida de carga: Para evitar que la batería se descargue en exceso conecta todas las cargas a la salida de carga. Esta salida desconecta la carga cuando la batería se ha descargado hasta alcanzar una tensión preestablecida. Algunas cargas (especialmente los inversores) es mejor conectarlas directamente a la batería, y el control remoto del inversor a la salida de carga. Las tensiones de conexión y desconexión son ajustables.
• Programación día/noche de la salida de carga: Esta opción permite pre-ajustar el ON-time después del crepúsculo.
• Algoritmo de carga de batería programable: Algoritmos preprogramados para baterías AGM, GEL, inundadas o LiFePO4 (sólo las que llevan BMS interno).
• Dos salidas USB de 5 voltios: Corriente máxima (ambas salidas juntas): 2A

Especificaciones del Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A

• Tensión de la batería:  12/24 V con detección automática de la tensión de entrada
• Corriente de carga nominal: 10A
• Desconexión automática de las cargas consumidoras: Sí
• Tensión solar máxima: 28V / 55V
• Autoconsumo: < 10 mA
• Salida de carga: Control manual + desconexión por baja tensión + temporizador
• Protección:
  • Inversión de la polaridad de la batería (fusible)
  • Cortocircuito de salida
  • Sobretemperatura
• Protección contra sobrecarga:
  • Desconexión tras 60 s en caso de alcanzar el 130% de carga
  • Desconexión tras 5 s en caso de alcanzar el 160% de carga
  • Desconexión inmediata en caso de cortocircuito
• Puesta a tierra: Positivo común
• Rango de temp. de funcionamiento: -35 to +60°C (carga completa)
• Humedad (sin condensación): Máx. 95%

Batería

• Tensión de carga de “absorción”: Ajuste de fábrica: 14,4V / 28,8V
• Tensión de carga de “flotación»: Ajuste de fábrica: 13,7V / 27,4V
• Desconexión de carga por baja tensión: Ajuste de fábrica: 11,2V / 22,4V
• Reconexión de carga por baja tensión: Ajuste de fábrica: 12,6V / 25,2

Instalación del Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A

Lo primero de todo es conectar las baterías para que el controlador reconozca la tensión del sistema. Hay que utilizar paneles solares de 12V (36 celdas) para sistemas de 12V y placas solares de 24V (72 celdas) para sistemas de 24V.

Pasos a seguir:

1. Conecta la batería – positivo y negativo.
2. Conecta las placas solares – positivo y negativo.
3. Conecta la carga consumidora – positivo y negativo.

A la hora de desinstalar, hay que seguir estos mismos pasos pero a la inversa. Si se hace en otro orden el controlador de carga BlueSolar PWM puede dañarse.

Hay que tener en cuenta:

• La batería debe estar cargada para que el controlador de carga BlueSolar PWM pueda reconocer el tipo de batería.
• El cable de la batería debe ser lo más corto posible para reducir las pérdidas.
• Este regulador sólo es adecuado para baterías de plomo-ácido y LiFePO4.
• El controlador de carga BlueSolar PWM sólo es adecuado para la regulación placas solares. No se puede conectar otra fuente de carga.

La siguiente imagen muestra los elementos de la pantalla:

Monitorización y configuración

• Pantalla de arranque: Al conectar la batería la pantalla muestra el modelo de cargador solar y la tensión del sistema reconocidos por el cargador solar.
  • El código 110 es para el controlador de carga BlueSolar PWM – LCD – USB 12V|10A
  • El código 210 es para controlador de carga BlueSolar PWM – LCD – USB 24V|10A
• Pantalla principal: tensión de la batería, estado de la carga de la batería, y cantidad de carga y descarga.
  • Hay que pulsar el botón MENU durante varios segundos hasta que la pantalla parpadee y se accede a diferentes pantallas para hacer modificaciones en:
    • Tipo de batería.
    • Desconexión por baja tensión.
      • El ajuste de fábrica es 11,2V
    • Reconexión por tensión baja
      • El ajuste de fábrica es 12,6V la batería.
    • Pantalla de corriente de carga: Corriente del FV a la batería y estado de la carga de la misma.
    • Ajuste de la salida de cargas consumidoras.
      • El ajuste de fábrica es 24h (salida de carga siempre activada)
    • Ajuste de la salida de cargas consumidoras.
    • Nivel de activación.
    • Demora de la activación.
    • Ajuste de la protección contra cortocircuitos.
    • Pantalla de corriente de descarga.
    • Pantalla de la tensión USB.
    • Temperatura interna del controlador.

Ficha técnica y manual del Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A – SCC010010050

Ver la ficha técnica del Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A – SCC010010050

Ver el manual del Regulador BlueSolar Victron PWM-LCD y USB 12/24V-10A – SCC010010050
