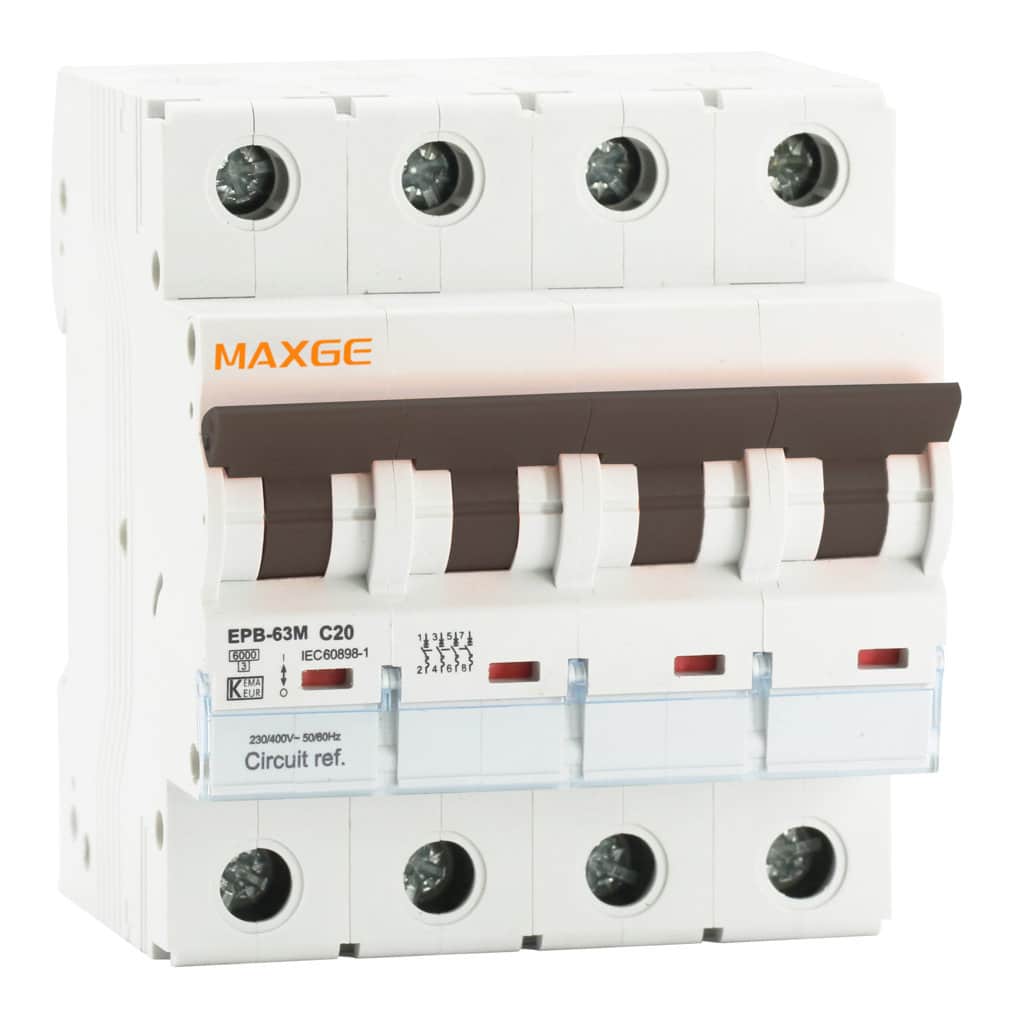

El magnetotérmico Maxge Alpha+ 4P, 63A es un interruptor automático magnetotérmico pensado para proteger de forma integral las instalaciones eléctricas trifásicas con neutro (3 fases + neutro) frente sobrecargas y cortocircuitos.
Es un interruptor robusto, fiable, versátil, y resistente, que garantiza una protección eficaz y segura.

Con una corriente nominal de 63 A, curva de disparo C y un poder de corte de 10 kA, este magnetotérmico está orientado a aplicaciones donde se requiere un nivel de seguridad elevado. También proporciona una respuesta fiable ante fallos y una operación estable en cuadros eléctricos de distribución.
Es muy utilizado tanto en viviendas con alta demanda como en instalaciones comerciales o industriales.

Además, combina en un solo dispositivo la protección térmica y la magnética, lo que permite cortar el suministro cuando algo no va bien y evitar daños en la instalación, en los equipos conectados o incluso riesgos mayores.

Características principales del Magnetotermico Maxge Alpha+ 4P, 63A

Protección completa de fases y neutro

Este magnetotérmico es de 4 polos (4P). Por lo tanto, protege de manera simultánea las tres fases y el conductor neutro.

Esta configuración es fundamental en cuadros eléctricos trifásicos, ya que asegura un aislamiento total del circuito cuando el dispositivo actúa, evitando que queden tensiones residuales en alguno de los conductores.
De este modo se incrementa la seguridad para las personas, se protege la instalación y se reducen riesgos durante tareas de mantenimiento o intervención.

El formato 4P es muy utilizado en cuadros generales, subcuadros de distribución, maquinaria trifásica con neutro, sistemas de climatización, bombas, ventiladores, pequeños o medianos motores. Asimismo se emplea en circuitos donde se requiere un corte uniforme y simultáneo de todos los polos.

En aplicaciones industriales, terciarias o en determinadas configuraciones de distribución, el corte de 4P aporta mayor seguridad durante trabajos de mantenimiento.
De igual forma, permite el seccionamiento completo del circuito y mejor control y aislamiento en instalaciones trifásicas con neutro.

En pocas palabras: más seguridad y menos sustos cuando hay que trabajar en el cuadro o cuando ocurre una avería.

Capacidad adecuada para cargas exigentes

Con una corriente nominal de 63 amperios, este magnetotérmico está pensado para circuitos con bastante consumo, como líneas principales.
También, sirve para circuitos que mueven varios equipos a la vez o derivaciones donde se manejan cargas significativas y continuas.

Esta capacidad lo hace adecuado para alimentar equipos con mayor consumo, o varios receptores funcionando de forma simultánea.
Eso sí, la instalación debe estar correctamente dimensionada en cuanto a sección de conductores, protección diferencial y resto de elementos del cuadro.

Además, su tensión de empleo de hasta 415/240 V AC permite perfectamente su uso en la mayoría de instalaciones trifásicas estándar o habituales.

Alta resistencia ante cortocircuitos

El poder de corte de este magnetotérmico es de 10 kA (10.000 amperios). Es capaz de cortar cortocircuitos fuertes sin dañarse ni comprometer la integridad del sistema eléctrico.

Este nivel de protección hace que el magnetotérmico responda incluso en situaciones complicadas y evite daños graves en la instalación, especialmente en cuadros cercanos a transformadores, instalaciones con mucha potencia disponible y redes con baja impedancia de línea.

Este alto poder de corte aporta un plus de seguridad y fiabilidad, posicionando al Maxge Alpha+ como una opción muy recomendable en entornos exigentes.

Sensibilidad y tolerancia a picos de carga

El Magnetotérmico Maxge Alpha+ 4P, 63A incorpora una curva de disparo C. Está diseñada para tolerar picos de corriente moderados sin provocar disparos intempestivos.

La curva C proporciona un equilibrio óptimo entre sensibilidad y estabilidad, manteniendo una protección eficaz frente a sobrecorrientes peligrosas sin afectar al funcionamiento normal de la instalación.

Gracias a esto se reducen disparos molestos.
Además, la instalación es más estable y se mantiene una buena protección frente a sobrecargas y cortocircuitos reales.

Por ello es adecuado para circuitos con cargas generales y mixtas, motores pequeños o medianos, arrancadores, transformadores, ventilación, bombas, climatización, equipos electrónicos y fuentes de alimentación, iluminación y tomas trifásicas, y equipos que puedan tener picos de arranque (sin llegar a ser extremos).

Instalación y diseño

El Maxge Alpha+ 4P, 63A está diseñado para montaje en carril DIN, lo que facilita una instalación rápida y ordenada en cualquier cuadro estándar.

Sus bornes están preparados para admitir conductores de sección adecuada para este calibre de corriente (25 mm² en cable flexible y 35 mm² en cable rígido). Así se garantizan conexiones firmes y seguras, sin calentamientos ni falsos contactos.

Además, tiene un diseño compacto de 72 mm de ancho (18 mm por polo), y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Por lo que, proporciona un diagnóstico rápido y su mantenimiento.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 4P, 63A, curva C. 10kA – EPB63H4C63

Este magnetotérmico actúa como un elemento de protección fundamental en la distribución eléctrica debido a que combina protección térmica y magnética en un solo mecanismo:

• Protección térmica (sobrecarga): actúa si hay sobrecarga durante un tiempo prolongado, evitando que los cables se calienten demasiado.
• Protección magnética (cortocircuito): actúa de forma rápida cuando hay un cortocircuito, cortando el suministro casi al instante.

Es ideal para su uso en tableros eléctricos principales o secundarios de edificios industriales, comerciales o residenciales con cargas exigentes. De este modo proporciona una protección robusta y eficaz.

Su diseño de 4 polos cubre tanto el suministro trifásico como la protección del conductor neutro, lo que es crucial para sistemas equilibrados o con cargas monofásicas conectadas en combinación.

Ventajas principales del Magnetotermico Maxge Alpha+ 4P, 63A

Las ventajas de este magnetotérmico son las siguientes:

• Protección completa en instalaciones trifásicas con neutro.
• 63 A de capacidad para líneas exigentes.
• 10 kA de poder de corte, ideal para entornos con mayor riesgo.
• Curva C equilibrada, sin disparos innecesarios.
• Fácil de instalar y mantener.
• Construcción robusta y fiable.

Información técnica del Magnetotermico Maxge Alpha+ 4P, 63A, curva C. 10kA – EPB63H4C63

Ficha técnica del magnetotérmico Maxge Alpha+ 4P, 63A

Datos técnicos del magnetotérmico Maxge Alpha+ 4P, 63A
