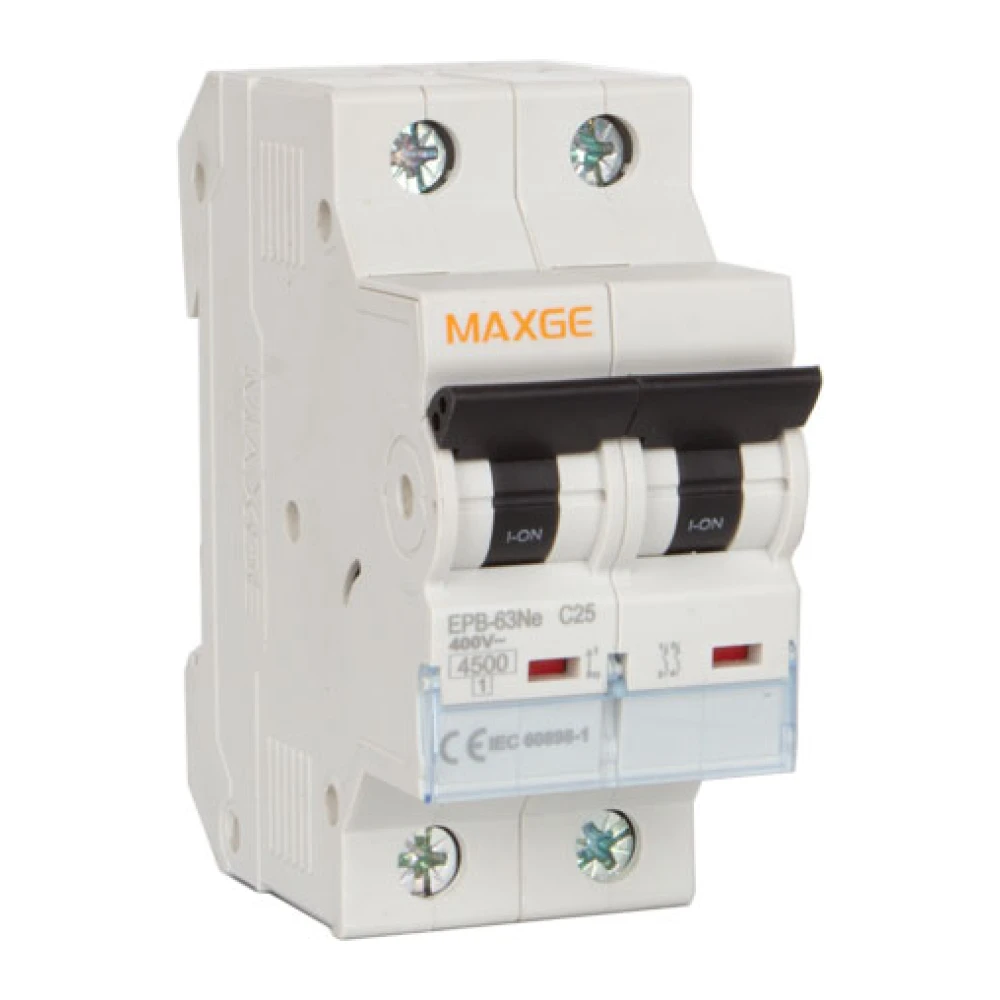

Magnetotermico Maxge Alpha+ 2P, 6A, curva C. 6kA – EPB63ME2C06

Magnetotermico Maxge Alpha+ 2P, 6A, curva C. 6kA – EPB63ME2C06

El magnetotérmico Maxge Alpha+ 2P, 6A es un interruptor automático magnetotérmico diseñado para proteger de forma eficaz circuitos monofásicos frente a sobrecargas y cortocircuitos.

Gracias a su configuración bipolar (2P), su corriente nominal de 6 A, curva de disparo C y poder de corte de 6 kA, se trata de una solución fiable y segura para la protección de líneas de baja potencia, muy habitual en cuadros eléctricos residenciales, comerciales y en automatización.

Este dispositivo combina en un solo equipo protección térmica y magnética, garantizando una respuesta rápida y precisa ante cualquier anomalía de corriente, y ayudando a preservar tanto la instalación como los equipos conectados.

Características principales del Magnetotermico Maxge Alpha+ 2P, 6A

Protección bipolar completa

Al ser un magnetotérmico de 2 polos (2P), protege tanto la fase como el neutro al mismo tiempo.
Esto proporciona un aislamiento total del circuito cuando el interruptor se dispara o se desconecta manualmente, aumentando la seguridad durante trabajos de mantenimiento y reduciendo riesgos eléctricos.

Esta configuración es especialmente adecuada para circuitos monofásicos sensibles, líneas de control y mando, circuitos auxiliares, automatismos, iluminación puntual o técnica, pequeños equipos electrónicos, e instalaciones donde se necesita el corte del neutro junto con la fase.

Baja potencia o circuitos pequeños

Con una corriente nominal de 6 amperios, este magnetotérmico está pensado para circuitos de bajo consumo o cargas bajas, donde no se necesita mucha potencia pero sí una protección fiable, precisa y estable.

Es muy común verlo protegiendo circuitos de control, fuentes de alimentación, relés, contactores, iluminación específica o técnica, alimentación de pequeños equipos electrónicos, sistemas de señalización o control, y protecciones auxiliares dentro de cuadros eléctricos.

Siempre que los cables estén bien dimensionados, este magnetotérmico garantiza un funcionamiento seguro y continuo del circuito.

Equilibrio entre protección y estabilidad

El Magnetotérmico Maxge Alpha+ 2P, 6A incorpora una curva de disparo C. Está diseñada para tolerar picos de corriente moderados sin provocar disparos intempestivos.

La curva C proporciona un equilibrio óptimo entre sensibilidad y estabilidad, manteniendo una protección eficaz frente a sobrecorrientes peligrosas sin afectar al funcionamiento normal de la instalación.

Gracias a esto se reducen disparos molestos.
Además, la instalación es más estable y se mantiene una buena protección frente a sobrecargas y cortocircuitos reales.

Por ello es adecuado para circuitos con cargas generales y mixtas, motores pequeños o medianos, arrancadores, transformadores, ventilación, bombas, climatización, equipos electrónicos y fuentes de alimentación, iluminación y tomas trifásicas, y equipos que puedan tener picos de arranque (sin llegar a ser extremos).

Alta resistencia ante cortocircuitos

Su poder de corte de 6 kA significa que puede interrumpir con seguridad cortocircuitos importantes de hasta 6.000 amperios, sin dañarse ni perder sus propiedades.

Es un valor más que suficiente para viviendas, pequeños comercios, cuadros secundarios, circuitos alejados del transformador, y líneas con niveles de cortocircuito moderados

Aporta un buen nivel de seguridad y protección para la mayoría de instalaciones habituales de baja tensión.

Instalación sencilla y diseño compacto

El Maxge Alpha+ 2P, 6A está diseñado para montaje en carril DIN, lo que facilita una instalación rápida y ordenada en cualquier cuadro estándar.

Sus bornes están preparados para admitir cables de sección adecuada para este calibre de corriente (16mm² en cable flexible y 25mm² en cable rígido). Así se garantizan conexiones firmes y seguras, sin calentamientos ni falsos contactos.

Además, tiene un diseño compacto de 36 mm de ancho (18 mm por polo), y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Por lo que, proporciona un diagnóstico rápido y su mantenimiento es muy sencillo.

Funcionamiento y aplicaciones del Magnetotérmico Maxge Alpha+ 2P, 6A, curva C, 6kA – EPB63ME2C06

Este magnetotérmico protege el circuito mediante dos sistemas complementarios:

• Protección térmica (sobrecarga): actúa cuando la corriente supera de forma prolongada los valores seguros, evitando el calentamiento excesivo de los conductores y posibles daños en equipos o riesgo de incendio.
• Protección magnética (cortocircuito): responde de manera casi instantánea ante corrientes muy elevadas, cortando el suministro y protegiendo la instalación frente a fallos graves.

Es ideal para su uso en cuadros eléctricos residenciales, pequeños comercios y oficinas, circuitos de iluminación y enchufes, y protecciones auxiliares en cuadros de control.

Ventajas principales del Magnetotermico Maxge Alpha+ 2P, 6A

Las ventajas de este magnetotérmico son las siguientes:

• Corte simultáneo de fase y neutro.
• Corriente nominal de 6 A, ideal para circuitos de bajo consumo.
• Curva C equilibrada, sin disparos innecesarios.
• 6 kA de poder de corte, suficiente para uso doméstico y comercial.
• Fácil de instalar y mantener.
• Diseño compacto y robusto.

Información técnica del Magnetotermico Maxge Alpha+ 2P, 6A, curva C. 6kA – EPB63ME2C06

Ficha técnica del Magnetotermico Maxge Alpha+ 2P, 6A
