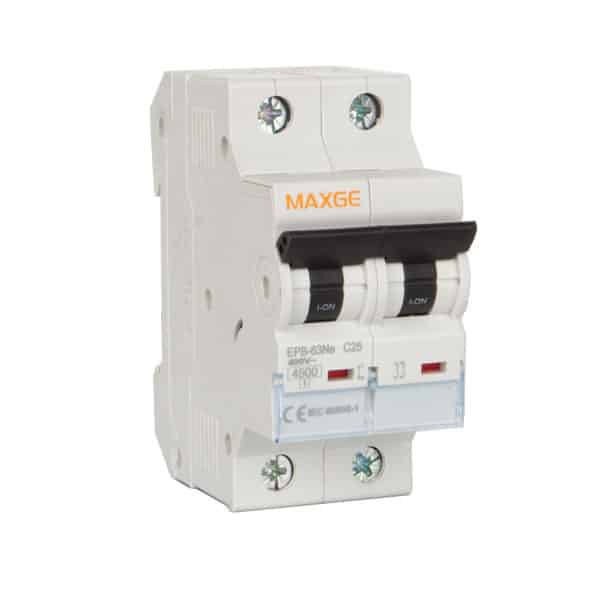

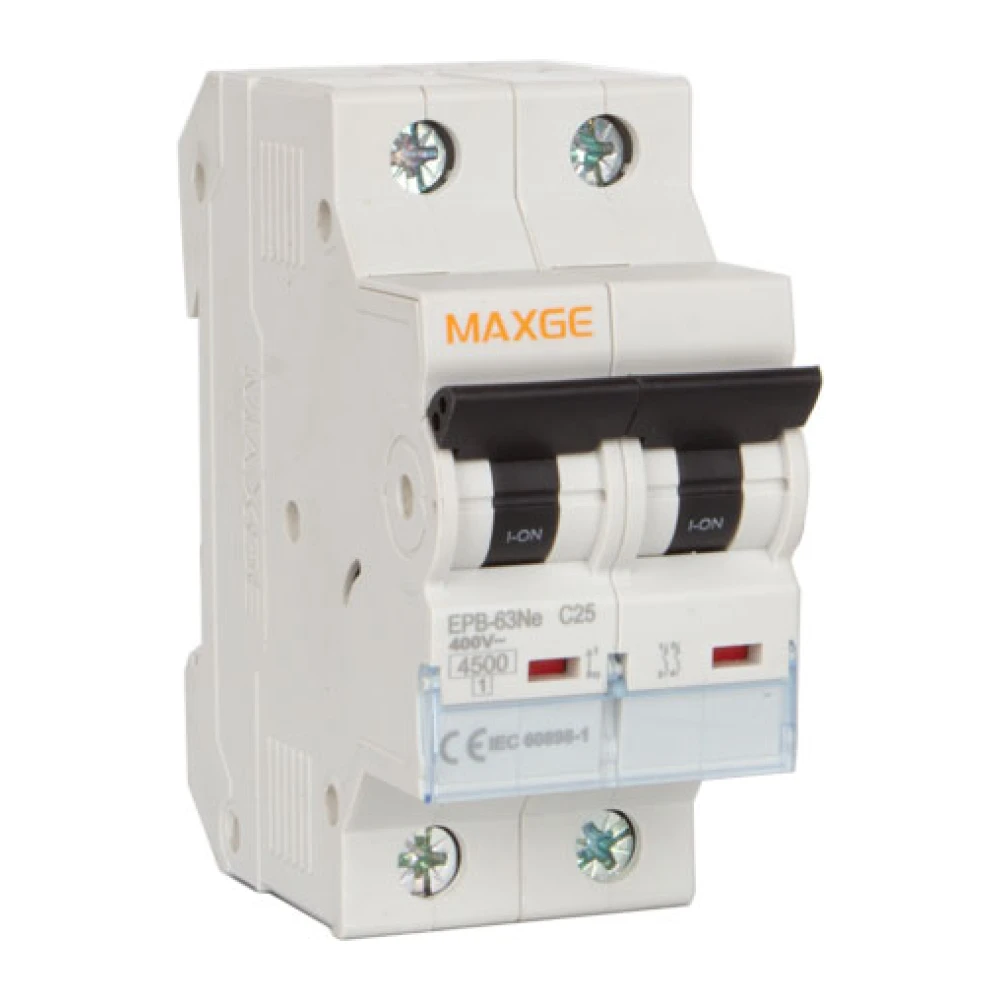

Magnetotermico Maxge Alpha+ 2P, 20A, curva C. 6kA – EPB63ME2C20

Magnetotermico Maxge Alpha+ 2P, 20A, curva C. 6kA – EPB63ME2C20

El magnetotérmico Maxge Alpha+ 2P, 20A es un interruptor automático diseñado para proteger circuitos monofásicos de forma sencilla y eficaz frente a sobrecargas y cortocircuitos, ofreciendo una solución segura, fiable y fácil de integrar en todo tipo de cuadros eléctricos.

Gracias a su configuración bipolar (2P), su corriente nominal de 20 A, curva de disparo C y poder de corte de 6 kA, es un magnetotérmico muy utilizado tanto en instalaciones domesticas como en comercial y terciario, ideal para líneas con consumo medio-alto, donde se requiere una protección estable y continua.

Este magnetotérmico combina protección térmica y protección magnética en un solo dispositivo, lo que permite cortar el suministro eléctrico cuando se detecta una anomalía de corriente, evitando daños en el cableado, en los equipos conectados y reduciendo el riesgo de averías o accidentes eléctricos.

Características principales del Magnetotérmico Maxge Alpha+ 2P, 20A

Protección bipolar completa

Al ser un magnetotérmico de 2 polos (2P), protege tanto la fase como el neutro al mismo tiempo.
Esto proporciona un aislamiento total del circuito cuando el interruptor se dispara o se desconecta manualmente, aumentando la seguridad durante trabajos de mantenimiento y reduciendo riesgos eléctricos.

Esta configuración es especialmente adecuada para circuitos monofásicos sensibles, líneas de control y mando, circuitos auxiliares, automatismos, iluminación puntual o técnica, pequeños equipos electrónicos, e instalaciones donde se necesita el corte del neutro junto con la fase.

Cargas más exigentes

Con una corriente nominal de 20 amperios, este magnetotérmico está pensado para circuitos que soportan cargas superiores a las habituales de 16 A, como líneas dedicadas o tomas específicas.

Es muy común verlo protegiendo enchufes de uso intensivo, líneas dedicadas a ciertos electrodomésticos, pequeños equipos de climatización, y circuitos con varios receptores funcionando de forma simultánea.

Siempre que los cables estén bien dimensionados, este magnetotérmico garantiza un funcionamiento seguro, estable y continuo del circuito.

Equilibrio entre protección y estabilidad

El Magnetotérmico Maxge Alpha+ 2P, 20A incorpora una curva de disparo C. Está diseñada para tolerar picos de corriente moderados sin provocar disparos intempestivos.

La curva C proporciona un equilibrio óptimo entre sensibilidad y estabilidad, manteniendo una protección eficaz frente a sobrecorrientes peligrosas sin afectar al funcionamiento normal de la instalación.

Gracias a esto se reducen disparos molestos.
Además, la instalación es más estable y se mantiene una buena protección frente a sobrecargas y cortocircuitos reales.

Por ello es adecuado para circuitos con cargas generales y mixtas, motores pequeños o medianos, arrancadores, transformadores, ventilación, bombas, climatización, equipos electrónicos y fuentes de alimentación, iluminación y tomas trifásicas, y equipos que puedan tener picos de arranque (sin llegar a ser extremos).

Alta resistencia ante cortocircuitos

Su poder de corte de 6 kA significa que puede interrumpir con seguridad cortocircuitos importantes de hasta 6.000 amperios, sin dañarse ni perder sus propiedades.

Es un valor más que suficiente para viviendas, locales comerciales, cuadros secundarios, y circuitos alejados del transformador.

Aporta un buen nivel de seguridad y protección para la mayoría de instalaciones habituales de baja tensión.

Instalación sencilla y diseño compacto

El Maxge Alpha+ 2P, 20A está diseñado para montaje en carril DIN, lo que facilita una instalación rápida y ordenada en cualquier cuadro estándar.

Sus bornes están preparados para admitir cables de sección adecuada para este calibre de corriente (16mm² en cable flexible y 25mm² en cable rígido). Así se garantizan conexiones firmes y seguras, sin calentamientos ni falsos contactos.

Además, tiene un diseño compacto de 36 mm de ancho (18 mm por polo), y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Por lo que, proporciona un diagnóstico rápido y su mantenimiento es muy sencillo.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 2P, 20A, curva C. 6kA – EPB63ME2C20

Este magnetotérmico protege el circuito de dos formas:

• Protección térmica (sobrecarga): corta la corriente si hay una sobrecarga mantenida, evitando tanto que los cables se calienten demasiado como que haya posibles daños en la instalación.
• Protección magnética (cortocircuito): actúa casi al instante cuando hay un cortocircuito fuerte. Cuando esto ocurre, este magnetotérmico corta el suministro eléctrico y protege tanto la instalación como los equipos conectados.

Es una solución ideal para cuadros eléctricos de viviendas, pequeños comercios y oficinas, circuitos de enchufes de mayor demanda, y protecciones específicas de líneas monofásicas.

Ventajas principales del Magnetotermico Maxge Alpha+ 2P, 20A

Las ventajas de este magnetotérmico son las siguientes:

• Corte simultáneo de fase y neutro.
• Corriente nominal de 20 A, ideal para circuitos monofásicos con mayor consumo.
• Curva C equilibrada, sin disparos innecesarios.
• 6 kA de poder de corte, suficiente para uso doméstico y comercial.
• Fácil de instalar y mantener.
• Diseño compacto y robusto.
• Cumplimiento de normativas y estándares internacionales de calidad.

Información técnica del Magnetotermico Maxge Alpha+ 2P, 20A, curva C. 6kA – EPB63ME2C20

Ficha técnica del Magnetotermico Maxge Alpha+ 2P, 20A
