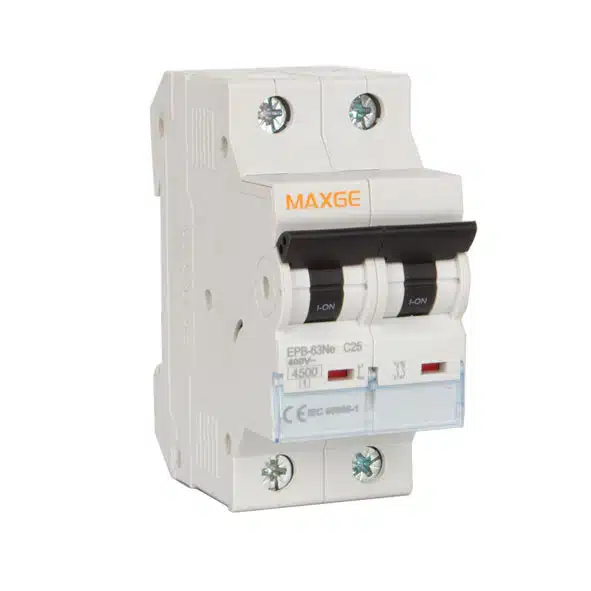

Magnetotermico Maxge Alpha+ 2P, 10A, curva C. 6kA – EPB63ME2C10

Magnetotermico Maxge Alpha+ 2P, 10A, curva C. 6kA – EPB63ME2C10

El magnetotérmico Maxge Alpha+ 2P, 10A es un interruptor automático diseñado para proteger circuitos monofásicos de forma sencilla y eficaz frente a sobrecargas y cortocircuitos, ofreciendo una solución segura, fiable y fácil de integrar en todo tipo de cuadros eléctricos.

Gracias a su configuración bipolar (2P), su corriente nominal de 10 A, curva de disparo C y poder de corte de 6 kA, es un magnetotérmico muy utilizado tanto en instalaciones domesticas como en pequeños comercios y entornos de automatización, ideal cuando se busca una protección fiable para iluminación, enchufes o pequeños equipos eléctricos.

Este magnetotérmico combina protección térmica y protección magnética en un solo dispositivo, lo que permite cortar el suministro eléctrico cuando se detecta una anomalía de corriente, evitando daños en el cableado, en los equipos conectados y reduciendo el riesgo de averías o accidentes eléctricos.

Características principales del Magnetotermico Maxge Alpha+ 2P, 10A

Protección completa de fase y neutro

Al ser de 2 polos (2P), este magnetotérmico protege y desconecta a la vez la fase y el neutro. Esto garantiza que el circuito quede totalmente aislado cuando el interruptor se dispara o se apaga manualmente, aumentando la seguridad durante los trabajos de mantenimiento o revisión del cuadro eléctrico.

Este tipo de protección es especialmente recomendable en instalaciones monofásicas, circuitos de iluminación, tomas de corriente específicas, líneas de enchufes con consumo moderado, circuitos auxiliares y de control, e instalaciones donde se requiere un corte total del circuito.

Uso habitual en instalaciones domésticas

Con una corriente nominal de 10 amperios, este magnetotérmico es perfecto para circuitos de consumo bajo o medio, muy comunes en en viviendas, oficinas y pequeños locales.

Se suele utilizar para proteger iluminación interior, enchufes con cargas moderadas, pequeños electrodomésticos, equipos electrónicos básicos y circuitos auxiliares en cuadros eléctricos.

Siempre que la instalación esté bien hecha, el magnetotérmico garantiza un funcionamiento estable, seguro y sin cortes innecesarios.

Estabilidad sin disparos molestos

La curva de disparo C permite que el magnetotérmico aguante picos de corriente moderados, como los que se producen al encender ciertos aparatos eléctricos, sin provocar disparos innecesarios.

Esto se traduce en menos cortes imprevistos, mayor comodidad de uso, y buena protección frente a sobrecargas reales y cortocircuitos.

Por ello, la curva C es una de las más utilizadas en instalaciones generales.

Alta resistencia

Su poder de corte de 6 kA significa que este magnetotérmico es capaz de interrumpir con seguridad corrientes de cortocircuito de hasta 6.000 amperios, sin dañarse ni perder sus propiedades de protección.

Este nivel de poder de corte es más que suficiente para viviendas, locales comerciales, cuadros secundarios e instalaciones eléctricas estándar de baja tensión.

Es decir, este magnetotérmico aporta un nivel de protección fiable para el día a día.

Instalación rápida y diseño práctico

El Magnetotermico Maxge Alpha+ 2P, 10A está pensado para montaje en carril DIN, así que se instala fácil y rápidamente en cualquier cuadro eléctrico estándar.

Su diseño compacto de 36 mm de ancho (18 mm por polo), ayuda a optimizar el espacio disponible en el cuadro y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.

Además, tiene unos bornes que están preparados para cables adecuados para esta corriente (16mm² en cable flexible y 25mm² en cable rígido).
Así se garantizan conexiones firmes y seguras.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 2P, 10A, curva C. 6kA – EPB63ME2C10

Este magnetotérmico protege el circuito de dos formas:

• Protección térmica (sobrecarga): corta la corriente si hay una sobrecarga mantenida, evitando tanto que los cables se calienten demasiado como que haya posibles daños en la instalación.
• Protección magnética (cortocircuito): actúa casi al instante cuando hay un cortocircuito fuerte. Cuando esto ocurre, este magnetotérmico corta el suministro eléctrico y protege tanto la instalación como los equipos conectados.

Es una solución ideal para cuadros eléctricos de viviendas, pequeños comercios y oficinas, circuitos de iluminación y enchufes, y protecciones auxiliares.

Ventajas principales del Magnetotermico Maxge Alpha+ 2P, 10A

Este magnetotérmico cuenta con las siguientes ventajas:

• Protección completa de fase y neutro.
• Cuenta con 10A, uno de los calibres más usados en instalaciones monofásicas.
• Curva C equilibrada y versátil.
• 6 kA de poder de corte, adecuado para uso doméstico y comercial.
• Fácil instalación en carril DIN y mantenimiento sencillo.
• Diseño compacto, robusto y fiable.
• Cumplimiento de normativas y estándares internacionales de calidad.

Información técnica del Magnetotermico Maxge Alpha+ 2P, 10A, curva C. 6kA – EPB63ME2C10

Ficha técnica del Magnetotermico Maxge Alpha+ 2P, 10A
