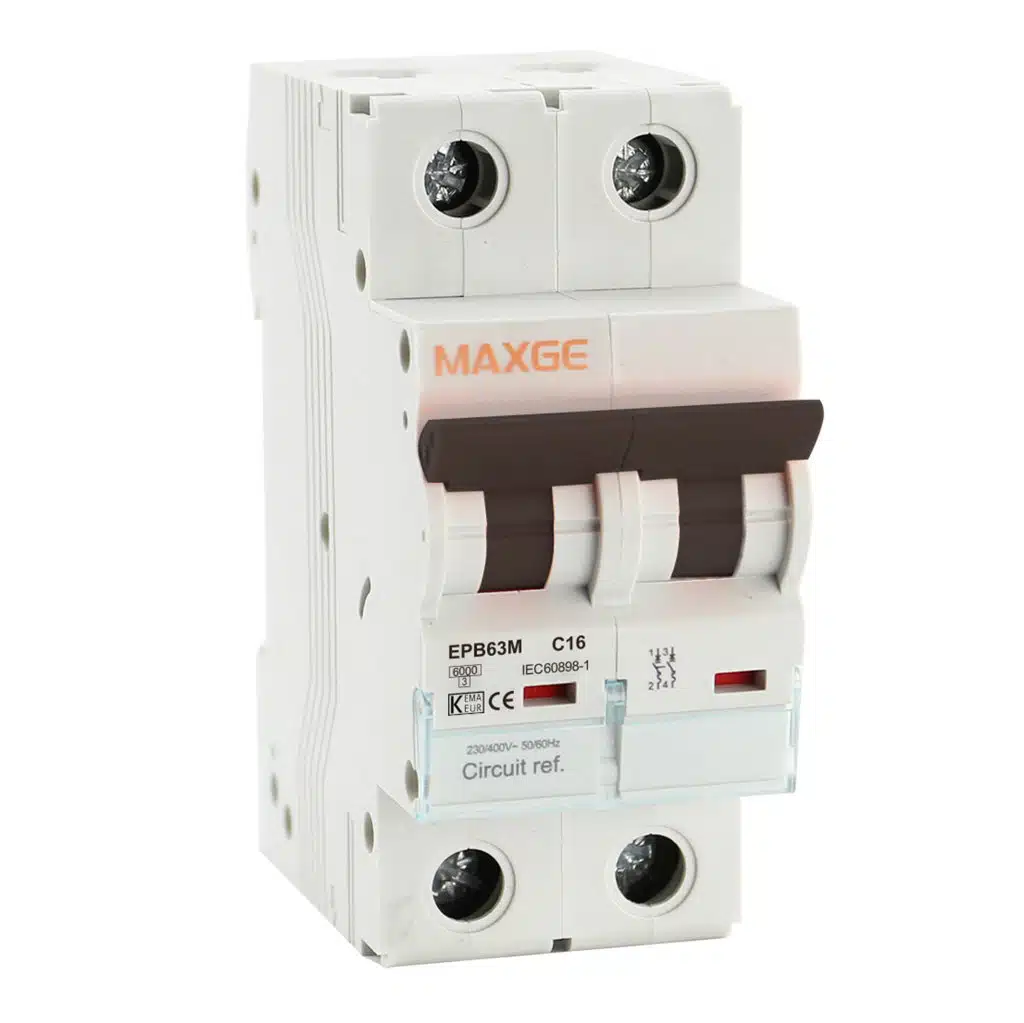

Magnetotermico DC Alpha+ 500VDC 2P, 25A, curva C. 6kA – EPB63MDC2C25

Magnetotermico DC Alpha+ 500VDC 2P, 25A, curva C. 6kA – EPB63MDC2C25

El Magnetotermico DC Alpha+ 500 VDC 2P, 25 A de Maxge, es un interruptor automático diseñado específicamente para la protección de circuitos de corriente continua (DC) en instalaciones de alta tensión continua.

Con una tensión nominal de 500VDC, una corriente nominal de 25A y configuración bipolar (2P), este magnetotérmico proporciona una protección eficaz frente a sobrecargas y cortocircuitos, equilibrando sensibilidad y robustez para ofrecer una protección fiable, segura y adaptada a las exigencias de las instalaciones eléctricas de media y alta exigencia.

Además, cuenta con un poder de corte de 6kA, lo que le permite interrumpir corrientes de fallo de hasta 6.000 amperios de manera segura.
Por lo tanto, garantiza la integridad del cuadro eléctrico y la protección de los equipos conectados incluso en condiciones de cortocircuito severas.

Este magnetotérmico pertenece a la familia Alpha+ DC, una gama desarrollada con criterios técnicos orientados a las características particulares de la corriente continua, donde la ausencia de cruces por cero de la señal y la persistencia de arcos eléctricos demandan un diseño específico para garantizar una interrupción eficaz de fallos.

Características principales del Magnetotérmico DC Alpha+ 500VDC 2P, 25A

Protección bipolar completa

Al ser un magnetotérmico de 2 polos (2P), permite desconectar al mismo tiempo los dos conductores principales (positivo y negativo) el circuito en corriente continua, aumentando la seguridad operativa y facilitando el mantenimiento.

Esto es especialmente importante en instalaciones DC, ya que garantiza un aislamiento completo del sistema en caso de fallo y reduce riesgos eléctricos.

Cargas más exigentes

Con una corriente nominal de 25 amperios, este magnetotérmico está pensado para líneas con mayor consumo que los circuitos estándar de 16 A o 20 A.

Es habitual encontrarlo protegiendo circuitos con consumos moderados–altos, alimentaciones auxiliares o cargas específicas dentro de sistemas más complejos.

Siempre que la instalación esté correctamente dimensionada (sección de cable adecuada y protecciones complementarias), el magnetotérmico garantiza un funcionamiento estable, seguro y sin cortes innecesarios.

Equilibrio entre protección y estabilidad

El Magnetotérmico DC Alpha+ 500VDC 2P, 25A incorpora una curva de disparo C, que está diseñada para tolerar picos de corriente moderados sin provocar disparos intempestivos.

La curva C proporciona un equilibrio óptimo entre sensibilidad y tolerancia, manteniendo una protección eficaz frente a sobrecorrientes y sobrecargas peligrosas sin afectar al funcionamiento normal de la instalación.

Gracias a esto se evitan disparos molestos, pero sin reducir la protección ante cortocircuitos reales.
Además, la instalación es más estable

Por ello es adecuado para circuitos con picos moderados de arranque, como sistemas fotovoltaicos, bancos de baterías, inversores, equipos electrónicos, y sistemas de almacenamiento energético en corriente continua.

Alta resistencia ante cortocircuitos

Su poder de corte de 6 kA significa que puede interrumpir con seguridad cortocircuitos importantes de hasta 6.000 amperios, sin dañarse ni perder sus propiedades.

Es un valor que garantiza un nivel de protección adecuado y seguro dentro de la mayoría de aplicaciones de corriente continua (DC) industriales o comerciales.

Aporta un buen nivel de seguridad y protección para la mayoría de instalaciones habituales de baja tensión en DC.

Seguridad en instalaciones de corriente continua (DC)

La interrupción de corriente continua es más exigente que en corriente alterna debido a la ausencia de paso por cero.

Por ello, este magnetotérmico está diseñado con sistemas de extinción de arco adecuados para DC, garantizando un corte seguro y duradero.

En consecuencia, el Magnetotérmico DC Alpha+ ofrece una solución robusta, fiable y preparada para proteger eficazmente sistemas eléctricos en corriente continua.

Instalación sencilla y diseño compacto

El DC Alpha+ 2P, 25A está diseñado para montaje en carril DIN, lo que facilita una instalación rápida y ordenada en cualquier cuadro eléctrico, y favorece la expansión y organización de la distribución.

Sus bornes están preparados para admitir cables de sección adecuada para este calibre de corriente (16mm² en cable flexible y 25mm² en cable rígido). Así se garantizan conexiones firmes y seguras, sin calentamientos ni falsos contactos.

Además, tiene un diseño compacto de 36 mm de ancho (18 mm por polo), y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Por lo que, proporciona un diagnóstico rápido y su mantenimiento es muy sencillo.

Funcionamiento y aplicaciones del Magnetotermico DC Alpha+ 500VDC 2P, 25A, curva C. 6kA – EPB63MDC2C25

Este magnetotérmico protege el circuito mediante dos sistemas complementarios:

• Protección térmica (sobrecarga): actúa cuando la corriente supera de forma prolongada los valores seguros, evitando el calentamiento excesivo de los conductores y posibles daños en equipos o riesgo de incendio.
• Protección magnética (cortocircuito): responde de manera casi instantánea ante corrientes muy elevadas, cortando el suministro y protegiendo la instalación frente a fallos graves.

De este modo, el magnetotérmico protege tanto frente a incrementos progresivos de corriente como ante fallos repentinos, asegurando una respuesta rápida y eficaz.

Ventajas principales del Magnetotermico DC Alpha+ 500VDC 2P, 25A

Este magnetotérmico cuenta con las siguientes ventajas:

• Funcionamiento seguro en DC: garantiza una correcta extinción de los arcos eléctricos persistentes en corriente continua.
• Optimizado para corriente continua de hasta 500 V: aporta mayor seguridad y control en instalaciones con que operan con tensiones continuas elevadas.
• 2 polos para desconexión completa del circuito DC: mejora la seguridad en mantenimiento y operación.
• Curva C equilibrada: tolera picos temporales de corriente, sin disparos innecesarios.
• Alta capacidad de corte de 6 kA: permite proteger los circuitos de forma eficaz antes fallos significativos de corriente.
• Instalación versátil: se monta fácilmente sobre carril DIN, permitiendo modularidad y orden en el cuadro eléctrico.
• Doble protección térmica y magnética: integra una protección segura frente a sobrecargas y cortocircuitos.
• Reduce el desgaste de contactos y prolonga  la vida útil: gracias a las soluciones técnicas de control de arco y geometrías adaptadas.

Información técnica del Magnetotermico DC Alpha+ 500VDC 2P, 25A, curva C. 6kA – EPB63MDC2C25

Ficha técnica del Magnetotermico DC Alpha+ 500VDC 2P, 25A
