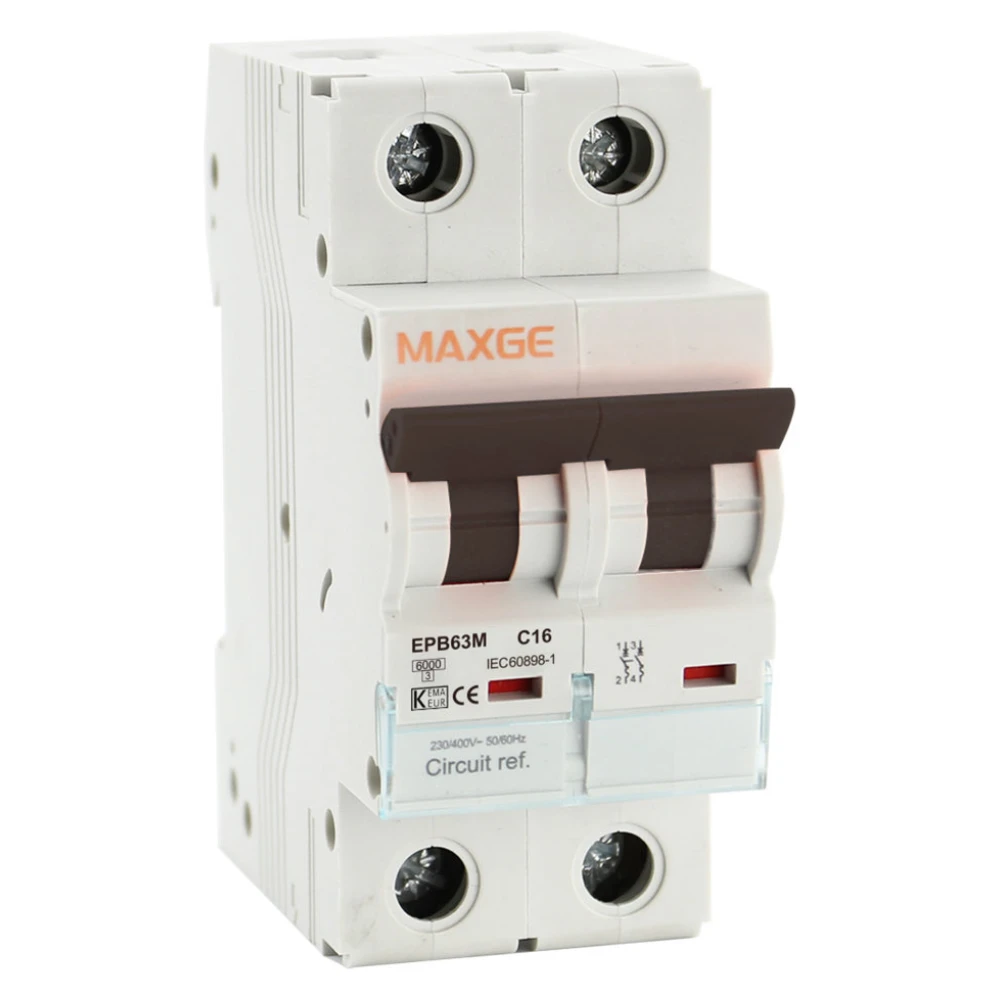

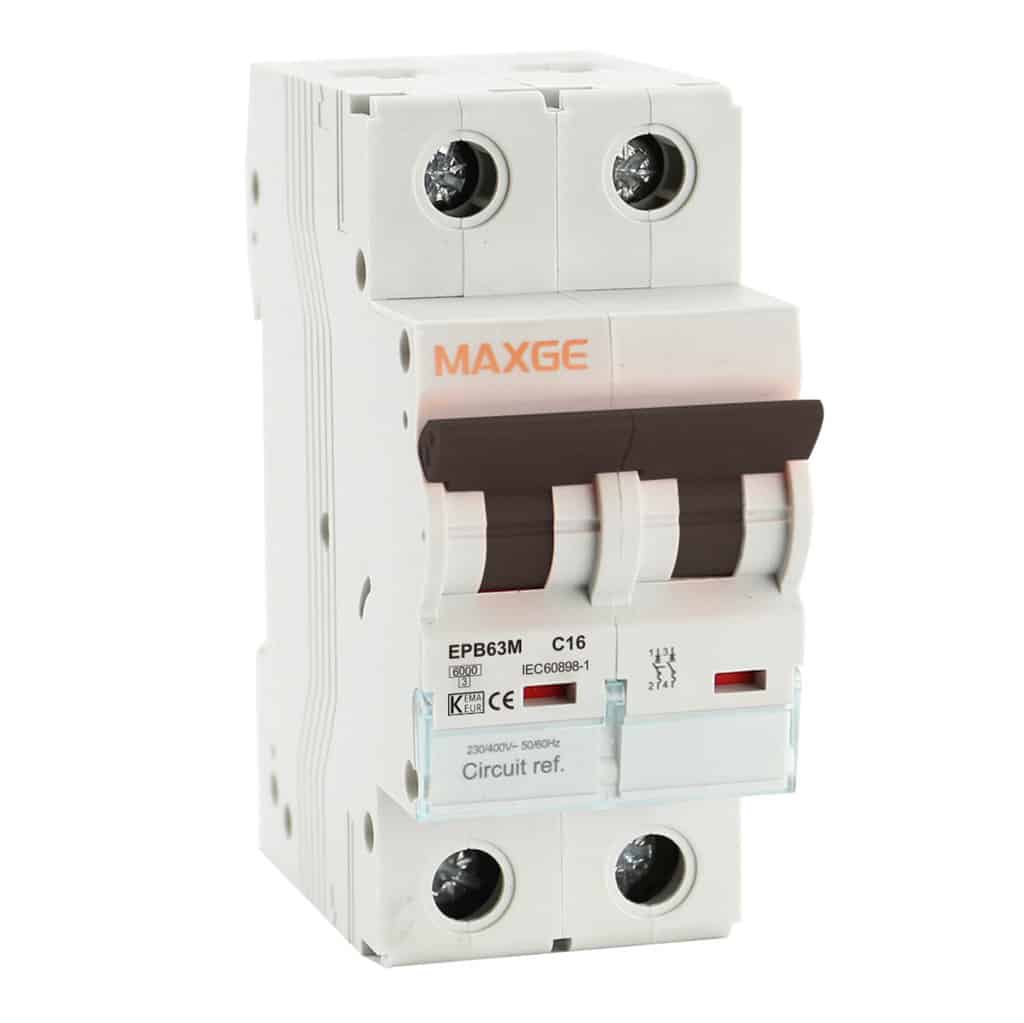

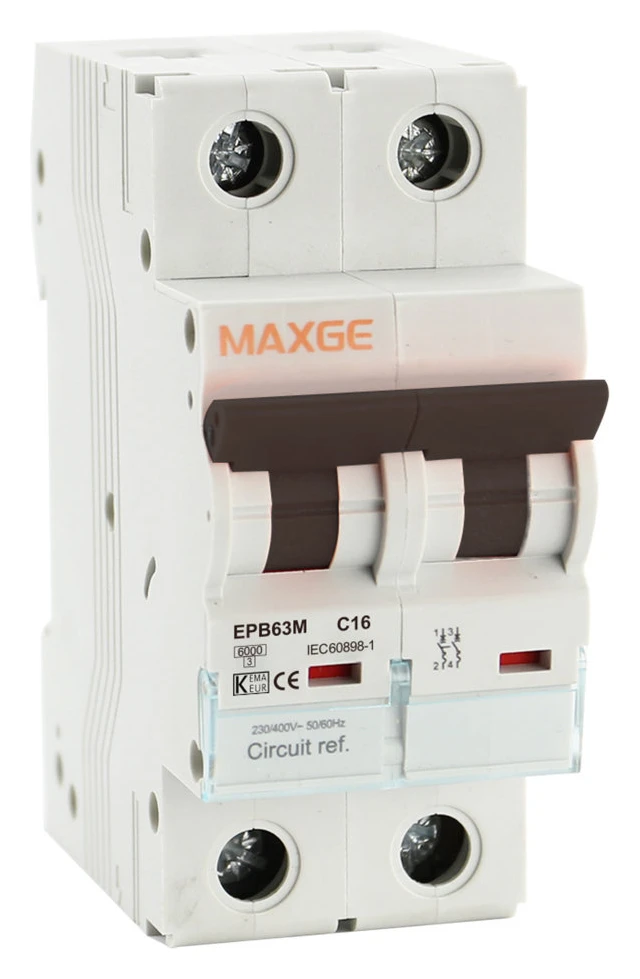

Magnetotermico DC Alpha+ 500VDC 2P, 20A, curva C. 6kA – EPB63MDC2C20

Magnetotermico DC Alpha+ 500VDC 2P, 20A, curva C. 6kA – EPB63MDC2C20

El Magnetotérmico DC Alpha+ 500 VDC 2P, 20 A de Maxge es un interruptor automático diseñado para proteger instalaciones en corriente continua (DC).

Con una tensión nominal de 500VDC, una corriente nominal de 20A y configuración bipolar (2P), este magnetotérmico ofrece una protección eficaz y segura frente a sobrecargas y cortocircuitos en sistemas eléctricos de media potencia.
Además, combina una protección térmica para las sobrecargas y magnética para respuestas rápidas ante fallos bruscos de corriente.

Este magnetotérmico tiene un poder de corte de 6kA, lo que le permite interrumpir corrientes de cortocircuito de hasta 6.000 amperios sin comprometer la integridad del dispositivo ni la seguridad de la instalación. Por ello, es una solución fiable tanto en instalaciones nuevas como en ampliaciones de cuadros eléctricos existentes.

Como forma parte de la serie Alpha+ DC de Maxge, está pensado para atender los retos que presenta la corriente continua, especialmente en entornos modernos de generación, almacenamiento y uso de energía renovable o electrónica de potencia.

Características principales del Magnetotérmico DC Alpha+ 500VDC 2P, 20A

Protección bipolar completa

Al ser un magnetotérmico de 2 polos (2P), permite desconectar al mismo tiempo los dos conductores principales (positivo y negativo) el circuito en corriente continua, aumentando la seguridad operativa y facilitando el mantenimiento.

Esto es especialmente importante en instalaciones DC, ya que garantiza un aislamiento completo del sistema en caso de fallo y reduce riesgos eléctricos.

Cargas más exigentes

Con una corriente nominal de 20 amperios, este magnetotérmico está pensado para circuitos que soportan cargas superiores a las habituales de 16 A, garantizando una protección precisa y fiable

Es muy común verlo protegiendo circuitos de potencia intermedia, cargas no excesivas y alimentaciones auxiliares en sistemas complejos.

Siempre que los cables estén bien dimensionados, este magnetotérmico garantiza un funcionamiento seguro, estable y continuo del circuito.

Equilibrio entre protección y estabilidad

El Magnetotérmico DC Alpha+ 500VDC 2P, 20A incorpora una curva de disparo C, que está diseñada para tolerar picos de corriente moderados sin provocar disparos intempestivos.

La curva C proporciona un equilibrio óptimo entre sensibilidad y tolerancia, manteniendo una protección eficaz frente a sobrecorrientes y sobrecargas peligrosas sin afectar al funcionamiento normal de la instalación.

Gracias a esto se evitan disparos molestos, pero sin reducir la protección ante cortocircuitos reales.
Además, la instalación es más estable.

Por ello es adecuado para circuitos con picos moderados de arranque, como sistemas fotovoltaicos, bancos de baterías, equipos electrónicos, fuentes de alimentación, y pequeños motores en corriente continua.

Alta resistencia ante cortocircuitos

Su poder de corte de 6 kA significa que puede interrumpir con seguridad cortocircuitos importantes de hasta 6.000 amperios, sin dañarse ni perder sus propiedades.

Es un valor que garantiza un nivel de protección adecuado y seguro dentro de la mayoría de aplicaciones de corriente continua (DC) industriales o comerciales.

Aporta un buen nivel de seguridad y protección para la mayoría de instalaciones habituales de baja tensión en DC.

Seguridad en instalaciones de corriente continua (DC)

La interrupción de corriente continua es más exigente que en corriente alterna debido a la ausencia de paso por cero.

Por ello, este magnetotérmico está diseñado con sistemas de extinción de arco adecuados para DC, garantizando un corte seguro y duradero.

En consecuencia, el Magnetotérmico DC Alpha+ ofrece una solución robusta, fiable y preparada para proteger eficazmente sistemas eléctricos en corriente continua.

Instalación sencilla y diseño compacto

El DC Alpha+ 2P, 20A está diseñado para montaje en carril DIN, lo que facilita una instalación rápida y ordenada en cualquier cuadro eléctrico, y favorece la expansión y organización de la distribución.

Sus bornes están preparados para admitir cables de sección adecuada para este calibre de corriente (16mm² en cable flexible y 25mm² en cable rígido). Así se garantizan conexiones firmes y seguras, sin calentamientos ni falsos contactos.

Además, tiene un diseño compacto de 36 mm de ancho (18 mm por polo), y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Por lo que, proporciona un diagnóstico rápido y su mantenimiento es muy sencillo.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 2P, 20A, curva C. 6kA – EPB63ME2C20

Este magnetotérmico protege el circuito de dos formas:

• Protección térmica (sobrecarga): corta la corriente si hay una sobrecarga mantenida, evitando tanto que los cables se calienten demasiado como que haya posibles daños en la instalación.
• Protección magnética (cortocircuito): actúa casi al instante cuando hay un cortocircuito fuerte. Cuando esto ocurre, este magnetotérmico corta el suministro eléctrico y protege tanto la instalación como los equipos conectados.

De este modo, el magnetotérmico protege tanto frente a incrementos progresivos de corriente como ante fallos repentinos, asegurando una respuesta rápida y eficaz.

Ventajas principales del Magnetotermico DC Alpha+ 500VDC 2P, 20A

Este magnetotérmico cuenta con las siguientes ventajas:

• Funcionamiento seguro en DC: garantiza una correcta extinción de los arcos eléctricos persistentes en corriente continua.
• Optimizado para corriente continua de hasta 500 V: aporta mayor seguridad y control en instalaciones con que operan con tensiones continuas elevadas.
• 2 polos para desconexión completa del circuito DC: mejora la seguridad en mantenimiento y operación.
• Curva C equilibrada: tolera picos temporales de corriente, sin disparos innecesarios.
• Alta capacidad de corte de 6 kA: permite proteger los circuitos de forma eficaz antes fallos significativos de corriente.
• Instalación versátil: se monta fácilmente sobre carril DIN, permitiendo modularidad y orden en el cuadro eléctrico.
• Doble protección térmica y magnética: integra una protección segura frente a sobrecargas y cortocircuitos.
• Reduce el desgaste de contactos y prolonga  la vida útil: gracias a las soluciones técnicas de control de arco y geometrías adaptadas.

Información técnica del Magnetotermico DC Alpha+ 500VDC 2P, 20A, curva C. 6kA – EPB63MDC2C20

Ficha técnica del Magnetotermico DC Alpha+ 500VDC 2P, 20A
