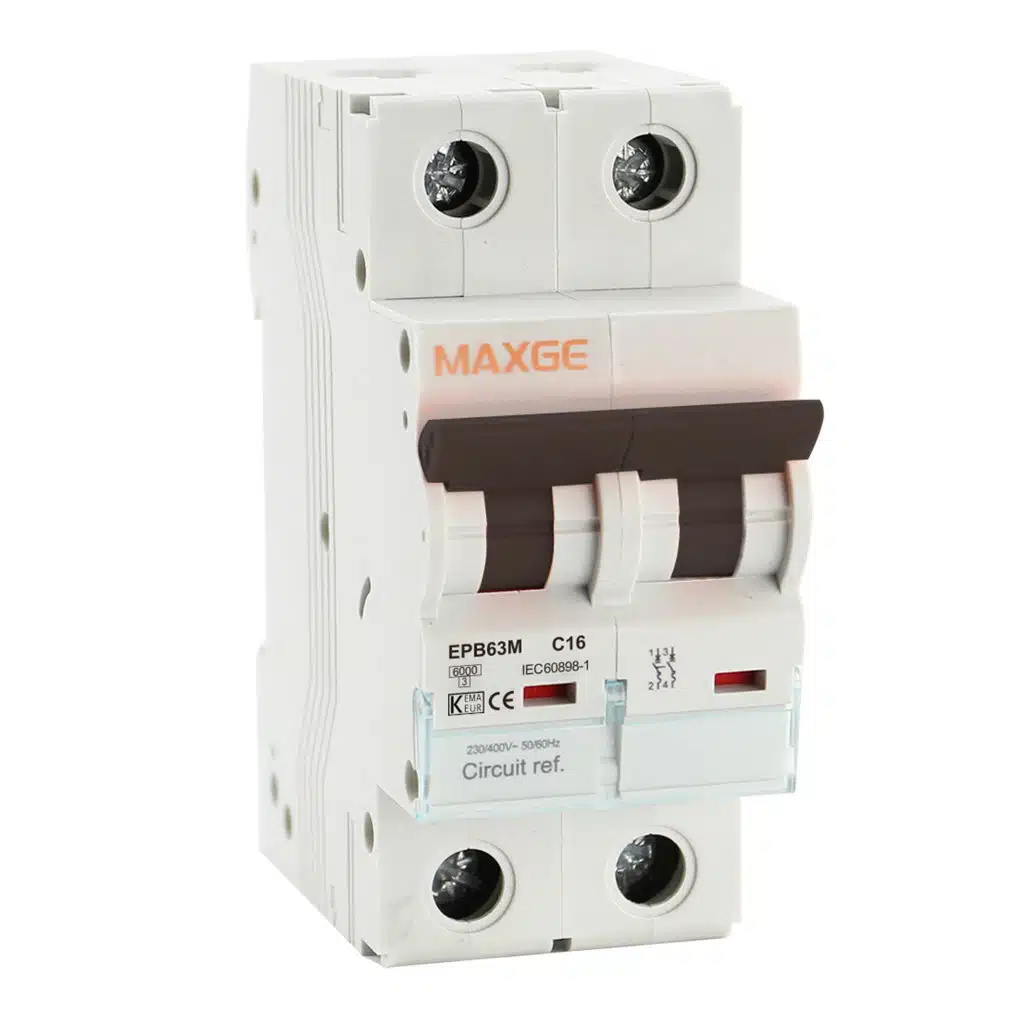

Magnetotermico DC Alpha+ 500VDC 2P, 16A, curva C. 6kA – EPB63MDC2C16

Magnetotermico DC Alpha+ 500VDC 2P, 16A, curva C. 6kA – EPB63MDC2C16

El Magnetotermico DC Alpha+ 500VDC 2P, 16A de Maxge es un interruptor automático diseñado específicamente para la protección de circuitos de corriente continua (DC), ofreciendo seguridad, robustez y fiabilidad en aplicaciones modernas que emplean energía continua como instalaciones fotovoltaicas, sistemas con baterías, energía renovable y otras aplicaciones industriales DC.

Con una tensión nominal de 500VDC, una corriente de 16 amperios y configuración 2 polos (2P), este dispositivo garantiza una protección eficaz frente a sobrecargas y cortocircuitos en sistemas eléctricos de mayor exigencia.

Además, cuenta con un poder de corte de 6kA, lo que le permite interrumpir corrientes de fallo elevadas de forma segura, protegiendo tanto la instalación como los equipos conectados.

Este magnetotermico forma parte de la familia Alpha+ DC, desarrollada teniendo en cuenta las exigencias técnicas de la corriente continua, donde la ausencia de cruce por cero de la señal eléctrica y la posible persistencia de arcos hacen necesario un diseño específico para interrumpir corrientes de falla con mayor eficacia que los magnetotérmicos tradicionales destinados a corriente alterna.

Características principales del Magnetotermico DC Alpha+ 500VDC 2P, 16A

Protección completa de fase y neutro

Al ser de 2 polos (2P), este magnetotérmico protege y desconecta a la vez la fase y el neutro. Esto garantiza que el circuito quede totalmente aislado cuando el interruptor se dispara o se apaga manualmente, aumentando la seguridad durante los trabajos de mantenimiento o revisión del cuadro eléctrico.

Este tipo de protección es especialmente recomendable en instalaciones de corriente continua donde es necesario cortar ambos polos para garantizar un aislamiento completo del circuito.

Por lo tanto, este modelo es ideal para aplicaciones donde se requiere un mayor nivel de seguridad en el seccionamiento del circuito.

Uso habitual en instalaciones domésticas

Con una corriente nominal de 16 amperios, este magnetotérmico es perfecto para circuitos con consumos moderados, adecuándose a cargas intermedias o subcircuitos en sistemas más complejos.

Siempre que la instalación esté bien hecha, el magnetotérmico garantiza un funcionamiento estable, seguro y sin cortes innecesarios.

Estabilidad sin disparos molestos

La curva de disparo C permite que el magnetotérmico aguante picos de corriente moderados, como los que se producen al encender ciertos aparatos eléctricos, sin provocar disparos innecesarios.

Esto se traduce en menos cortes imprevistos, mayor comodidad de uso, y buena protección frente a sobrecargas reales y cortocircuitos.

Por ello, la curva C es una de las más utilizadas en instalaciones generales.

Alta resistencia

Su poder de corte de 6 kA significa que este magnetotérmico es capaz de interrumpir con seguridad corrientes de cortocircuito de hasta 6.000 amperios, sin dañarse ni perder sus propiedades de protección.

Este poder de corte aporta un nivel adecuado de seguridad y fiabilidad en la mayoría de aplicaciones DC de baja/media potencia.

Es decir, este magnetotérmico aporta un nivel de protección fiable para el día a día.

Seguridad en instalaciones de corriente continua (DC)

La interrupción de corriente continua es más exigente que en corriente alterna debido a la ausencia de paso por cero.

Por ello, este magnetotérmico está diseñado con sistemas de extinción de arco adecuados para DC, garantizando un corte seguro y duradero.

En consecuencia, el Magnetotérmico DC Alpha+ ofrece una solución robusta, fiable y preparada para proteger eficazmente sistemas eléctricos en corriente continua.

Instalación rápida y diseño práctico

El Magnetotermico DC Alpha+ 500VDC 2P, 16A está pensado para montaje en carril DIN, así que se instala fácil y rápidamente en cualquier cuadro eléctrico estándar.

Su diseño compacto de 36 mm de ancho (18 mm por polo), ayuda a optimizar el espacio disponible en el cuadro y cuenta con ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.

Además, tiene unos bornes que están preparados para cables adecuados para esta corriente (16mm² en cable flexible y 25mm² en cable rígido).
Así se garantizan conexiones firmes, seguras y duraderas.

Funcionamiento y aplicaciones del Magnetotermico DC Alpha+ 500VDC 2P, 16A, curva C. 6kA – EPB63MDC2C16

Este magnetotérmico protege el circuito mediante dos sistemas complementarios:

• Protección térmica (sobrecarga): actúa cuando la corriente supera de forma prolongada los valores seguros, evitando el calentamiento excesivo de los conductores y posibles daños en equipos o riesgo de incendio.
• Protección magnética (cortocircuito): responde de manera casi instantánea ante corrientes muy elevadas, cortando el suministro y protegiendo la instalación frente a fallos graves.

De este modo, el magnetotérmico protege tanto frente a incrementos progresivos de corriente como ante fallos repentinos, asegurando una respuesta rápida y eficaz.

Ventajas principales del Magnetotermico DC Alpha+ 500VDC 2P, 16A

Este magnetotérmico cuenta con las siguientes ventajas:

• Funcionamiento seguro en DC: garantiza una correcta extinción de los arcos eléctricos persistentes en corriente continua.
• Optimizado para corriente continua de hasta 500 V: aporta seguridad en instalaciones con tensiones elevadas.
• 2 polos para desconexión completa del circuito DC: mejora la seguridad en mantenimiento y operación.
• Curva C equilibrada: aguanta picos de arranque habituales, sin disparos molestos.
• Alta capacidad de corte: su valor de 6 kA permite proteger circuitos con exigencias de seguridad importantes.
• Instalación rápida y modular: se monta fácilmente sobre carril DIN, permitiendo ampliaciones ordenadas.
• Protección integrada contra sobrecargas y cortocircuitos: combina protección térmica y magnética.
• Reduce el desgaste de contactos y prolonga  la vida útil: gracias a las soluciones técnicas de control de arco y geometrías adaptadas.

Información técnica del Magnetotermico DC Alpha+ 500VDC 2P, 16A, curva C. 6kA – EPB63MDC2C16

Ficha técnica del Magnetotermico DC Alpha+ 500VDC 2P, 16A
