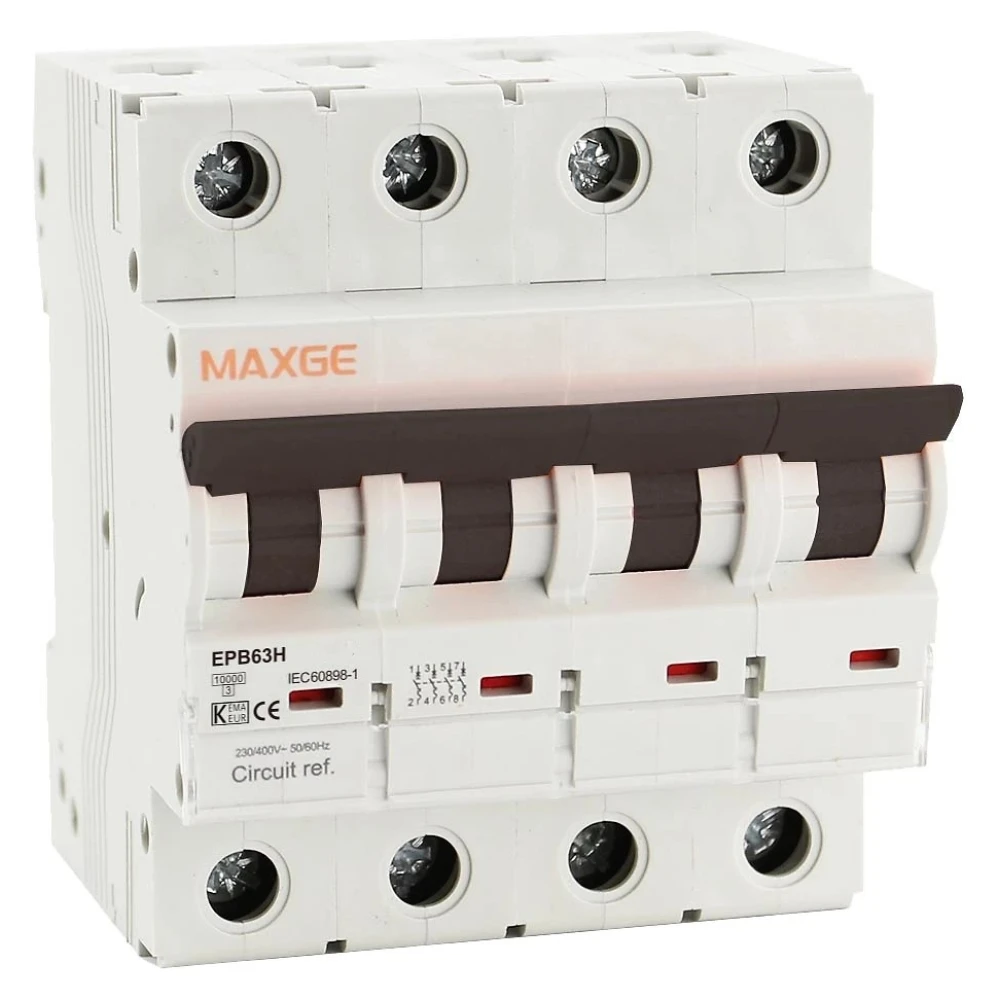

Magnetotermico Maxge Alpha+ 4P, 40A, curva C. 10kA – EPB63H4C40

Magnetotermico Maxge Alpha+ 4P, 40A, curva C. 10kA – EPB63H4C40

El magnetotermico Maxge Alpha+ 4P, 40A es un interruptor automático magnetotérmico diseñado para proteger de forma integral las instalaciones eléctricas trifásicas con neutro frente a las principales anomalías de corriente, como sobrecargas y cortocircuitos.

Se trata de un dispositivo robusto y versátil, que combina protección térmica y magnética de disparo para garantizar una protección eficaz, segura y fiable tanto en entornos residenciales avanzados como en instalaciones comerciales o industriales.

Características principales del Magnetotermico Maxge Alpha+ 4P, 40A

Protección integral

Este magnetotérmico es de 4 polos (4P), lo que significa que protege simultáneamente las tres fases y el conductor de neutro.

Esta configuración es esencial en cuadros eléctricos trifásicos, ya que asegura un aislamiento total del circuito cuando actúa, evitando que queden tensiones residuales en alguno de los conductores y mejorando la seguridad para las personas y los equipos conectados.

Es una configuración muy utilizada en alimentaciones generales, líneas de distribución a subcuadros, maquinaria trifásica con neutro, climatización, bombas, pequeños motores, y circuitos donde se requiera un corte uniforme de todos los polos.

Potencia y capacidad de carga equilibrada

Con una corriente nominal (In) de 40 amperios, este magnetotérmico está dimensionado para circuitos de fuerza media o líneas principales/derivadas donde se manejan cargas significativas. Esa capacidad permite alimentar equipos con consumos moderados y varios aparatos a la vez dentro de una instalación.

En términos prácticos, un magnetotérmico de 40 A permite trabajar con cargas continuas dentro del rango previsto por el diseño del circuito, siempre dimensionando adecuadamente la sección de cable y el resto de elementos de protección del cuadro (diferencial, y otros elementos de protección).

Además, su tensión de empleo es de hasta 415/240 V AC.
Esto lo hace adecuado para la mayoría de instalaciones trifásicas estándar.

Robustez ante cortocircuitos

El poder de corte de 10 kA indica la capacidad del dispositivo para interrumpir de forma segura una corriente de cortocircuito elevada sin dañarse ni comprometer la instalación.

Con un valor de 10 000 amperios, este dispositivo puede interrumpir fallos severos de cortocircuito que se produzcan relativamente cerca del punto de transformación o de una acometida con alto nivel de potencia disponible.

Esto proporciona un nivel de seguridad elevado incluso en situaciones de fallo extrema,  posicionando a este magnetotérmico como una opción recomendable en cuadros donde se busque un plus de resistencia y fiabilidad.

Sensibilidad y tolerancia a picos de carga

El Magnetotermico Maxge Alpha+ 4P, 40A cuenta con una curva de disparo C que tolera mejor los picos de corriente ocasionados por el arranque de motores pequeños, arrancadores, transformadores o fuentes de alimentación, reduciendo disparos intempestivos y manteniendo un nivel de protección efectivo contra sobrecorrientes peligrosas

Esto lo convierte en una opción muy versátil y común en instalaciones variadas donde existe mezcla de cargas resistivas y cargas con picos de arranque moderados.

Instalación y diseño

En cuanto a su instalación, está pensado para montaje sobre carril DIN.
Esto facilita su integración en cuadros eléctricos estándar y permite una instalación rápida, ordenada y profesional.

Sus bornes están preparados para admitir conductores de sección adecuada para este calibre de corriente (25 mm² en cable flexible y 35 mm² en cable rígido). Así se garantizan conexiones firmes y seguras que reducen el riesgo de falsos contactos o calentamientos.

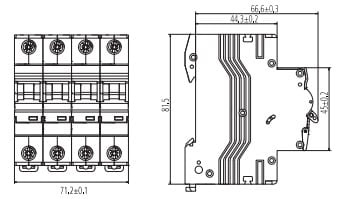

El diseño de este magnetotérmico destaca por su construcción robusta y sus dimensiones compactas (ancho de 72 mm).

Ofrece un manejo cómodo mediante ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Además, proporciona un diagnóstico rápido y su mantenimiento.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 4P, 40A, curva C. 10kA – EPB63H4C40

Este magnetotérmico actúa como un elemento de protección fundamental en la distribución eléctrica debido a que combina protección térmica y magnética en un solo mecanismo:

• Protección térmica (sobrecarga): actúa frente a sobrecargas prolongadas, desconectando el circuito cuando la corriente supera valores seguros, evitando así el sobrecalentamiento de los conductores y evitando daños en cables, equipos o riesgo de incendio.
• Protección magnética (cortocircuito): actúa de forma muy rápida ante cortocircuitos, interrumpiendo corrientes de fallo elevadas y protegiendo tanto la instalación como los equipos conectados.

Es ideal para su uso en tableros eléctricos principales o secundarios de edificios industriales, comerciales o residenciales con cargas exigentes. De este modo proporciona una protección robusta y eficaz.

Su diseño de 4 polos cubre tanto el suministro trifásico como la protección del conductor neutro, lo que es crucial para sistemas equilibrados o con cargas monofásicas conectadas en combinación.

Ventajas principales del Magnetotermico Maxge Alpha+ 4P, 40A

Las ventajas de este magnetotérmico son las siguientes:

• Protección eficaz: ofrece mayor margen de protección contra sobrecargas y cortocircuitos, reduciendo la probabilidad de daños serios en redes trifásicas con neutro.
• Alta capacidad de corte: con 10 kA, adecuada para entornos exigentes.
• Curva de disparo: tipo C equilibrada, ideal para múltiples aplicaciones industriales.
• Compatibilidad: permite integrarse sin problemas con cables de sección amplia, accesorios adiciones y en sistemas de distribución estándares.
• Fácil instalación y mantenimiento: el formato modular y los terminales bien dimensionados facilitan conexiones seguras y rápidas, permitiendo una fácil identificación de circuitos.
• Normativa y certificaciones: el cumplimiento de estándares internaciones reconocidos garantiza calidad y fiabilidad para instalaciones exigentes.

Información técnica del Magnetotermico Maxge Alpha+ 4P, 40A, curva C. 10kA – EPB63H4C40

Ficha técnica del magnetotérmico Maxge Alpha+ 4P, 40A

Datos técnicos del magnetotérmico Maxge Alpha+ 4P, 40A
