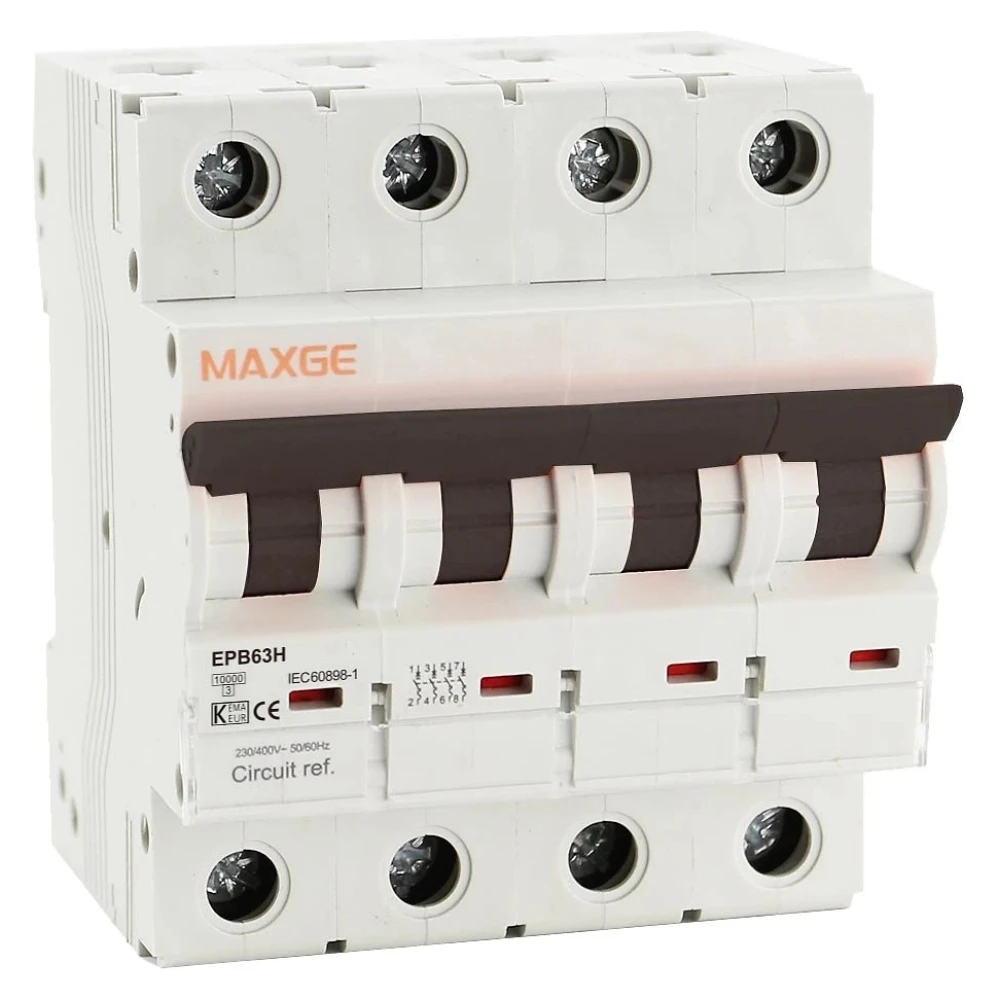

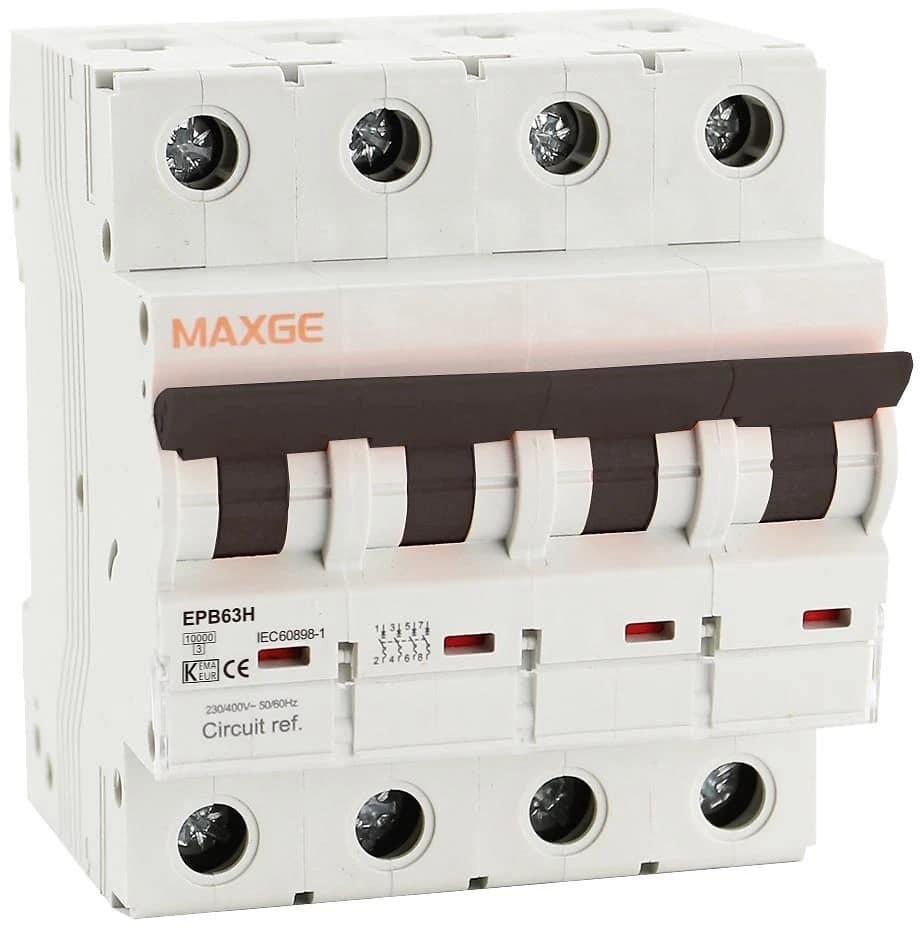

Magnetotermico Maxge Alpha+ 4P, 32A, curva C. 10kA – EPB63H4C32

Magnetotermico Maxge Alpha+ 4P, 32A, curva C. 10kA – EPB63H4C32

El magnetotermico Maxge Alpha+ 4P, 32A es un dispositivo de protección eléctrica diseñado para garantizar la seguridad y el correcto funcionamiento de instalaciones trifásicas con neutro. Esto es importante frente a sobrecargas y cortocircuitos en instalaciones comerciales, industriales y residenciales de gran tamaño.

Se trata de un magnetotérmico cuya construcción y prestaciones lo hacen seguro, fiable y compatible con sistemas eléctricos modernos.

Características principales del Magnetotermico Maxge Alpha+ 4P, 32A

Su configuración de cuatro polos permite la desconexión simultánea de las tres fases y el neutro.
Este aspecto es especialmente importante en instalaciones trifásicas modernas, ya que mejora la seguridad durante labores de mantenimiento.
Además, protege de forma más completa el conjunto de la instalación.

Gracias a su poder de corte de 10 kA (10.000 Amperios), el magnetotérmico Alpha+ ofrece un alto nivel de protección incluso en redes con elevados niveles de cortocircuito.
Por tanto, aporta una mayor tranquilidad y fiabilidad al sistema eléctrico.

Este magnetotérmico, también, cuenta con una corriente nominal (In) de 32 amperios, que corresponde a la corriente máxima continua para la cual está calibrado el disparo térmico-magnético.

Además, su tensión de empleo es de hasta 415/240 V AC.
Esto lo hace adecuado para la mayoría de instalaciones trifásicas estándar.

Por otro lado, su curva de disparo tipo C permite soportar picos moderados de corriente típicos del arranque de motores, maquinaria o equipos con componentes inductivos, sin provocar disparos intempestivos.
Esto hace que este magnetotérmico sea ideal  para circuitos de distribución general, líneas de alimentación de maquinaria, cuadros eléctricos industriales o instalaciones comerciales donde se combinan cargas resistivas e inductivas.

Instalación y diseño del Magnetotermico Maxge Alpha+ 4P, 32A

En cuanto a su instalación, está pensado para montaje sobre carril DIN.
Esto facilita su integración en cuadros eléctricos estándar y permite una instalación rápida, ordenada y profesional.

Sus bornes están preparados para admitir conductores de sección adecuada para este calibre de corriente (25 mm² en cable flexible y 35 mm² en cable rígido). Así se garantizan conexiones firmes y seguras que reducen el riesgo de falsos contactos o calentamientos.

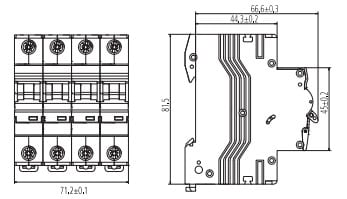

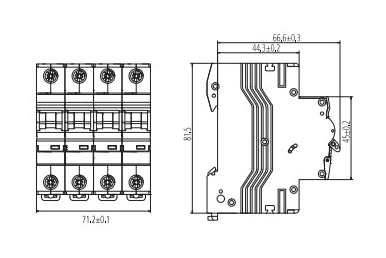

El diseño de este magnetotérmico destaca por su construcción robusta y sus dimensiones compactas (ancho de 72 mm).

Ofrece un manejo cómodo mediante ventana para marcador de circuito y una señalización visual del estado (encendido/apagado), facilitando la identificación del circuito que protege.
Además, proporciona un diagnóstico rápido y su mantenimiento.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 4P, 32A, curva C. 10kA – EPB63H4C32

Este magnetotérmico actúa como un elemento de protección fundamental en la distribución eléctrica debido a que combina protección térmica y magnética en un solo mecanismo:

• Protección térmica: actúa frente a sobrecargas prolongadas, desconectando el circuito cuando la corriente supera valores seguros, evitando así el sobrecalentamiento de los conductores y evitando daños en cables, equipos o riesgo de incendio.
• Protección magnética: responde de manera instantánea ante cortocircuitos, interrumpiendo corrientes de fallo elevadas con rapidez y seguridad.

Es ideal para su uso en tableros eléctricos principales o secundarios de edificios industriales, comerciales o residenciales con cargas exigentes. De este modo proporciona una protección robusta y eficaz.

Su diseño de 4 polos cubre tanto el suministro trifásico como la protección del conductor neutro, lo que es crucial para sistemas equilibrados o con cargas monofásicas conectadas en combinación.

Ventajas principales del Magnetotermico Maxge Alpha+ 4P, 32A

Las ventajas de este magnetotérmico son las siguientes:

• Protección eficaz: ofrece mayor margen de protección contra sobrecargas y cortocircuitos, reduciendo la probabilidad de daños serios en redes trifásicas con neutro.
• Alta capacidad de corte: con 10 kA, adecuada para entornos exigentes.
• Curva de disparo: tipo C equilibrada, ideal para múltiples aplicaciones industriales.
• Compatibilidad: permite integrarse sin problemas con cables de sección amplia, accesorios adiciones y en sistemas de distribución estándares.
• Fácil instalación y mantenimiento: el formato modular y los terminales bien dimensionados facilitan conexiones seguras y rápidas, permitiendo una fácil identificación de circuitos.
• Normativa y certificaciones: el cumplimiento de estándares internaciones reconocidos garantiza calidad y fiabilidad para instalaciones exigentes.

Información técnica del Magnetotermico Maxge Alpha+ 4P, 32A, curva C. 10kA – EPB63H4C32

Ficha técnica del magnetotérmico Maxge Alpha+ 4P, 32A

Datos técnicos del magnetotérmico Maxge Alpha+ 4P, 32A
