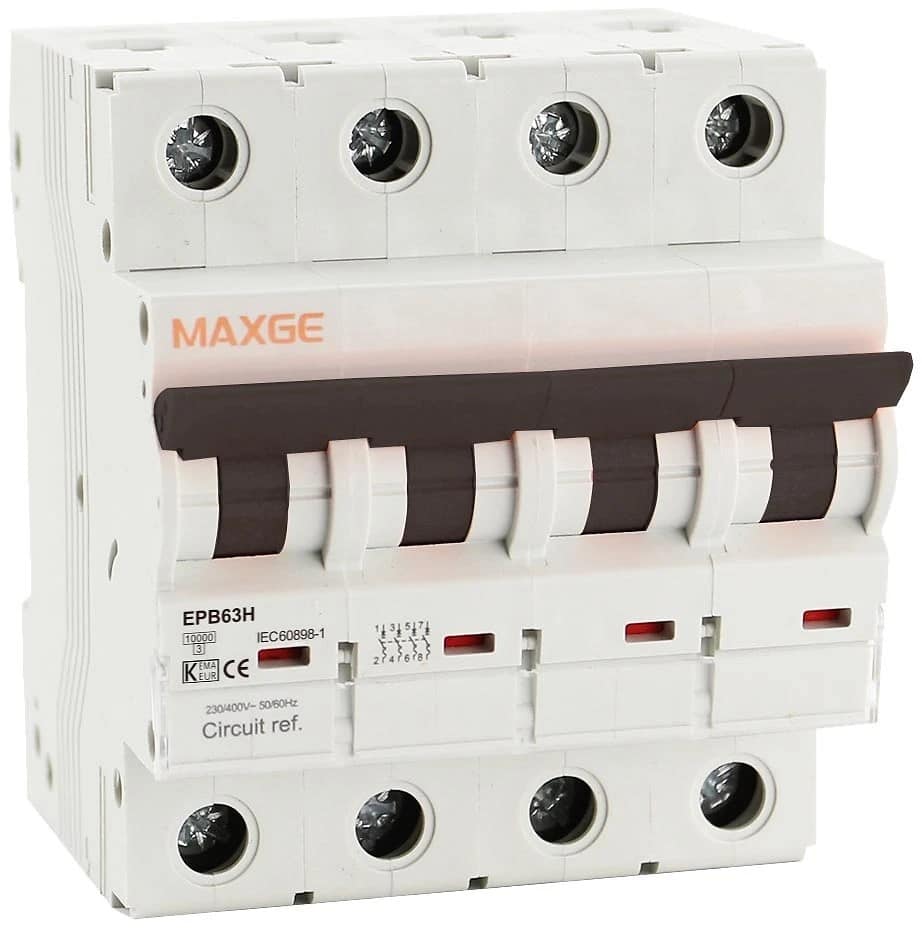

Magnetotermico Maxge Alpha+ 4P, 20A, curva C. 10kA – EPB63H4C20

Magnetotermico Maxge Alpha+ 4P, 20A, curva C. 10kA – EPB63H4C20

El Magnetotermico Maxge Alpha+ 4P, 20A es un interruptor automático de protección eléctrica pensado para cuidar instalaciones trifásicas con neutro frente a sobrecargas y cortocircuitos.

Es una opción muy utilizada en entornos industriales y comerciales.
Además, encaja perfectamente en cuadros eléctricos más complejos donde se busca fiabilidad, seguridad y continuidad del servicio.

Este magnetotérmico combina un diseño robusto con prestaciones técnicas avanzadas.
Por ello, es una solución eficaz y fiable para la protección de circuitos eléctricos sometidos a condiciones de trabajo exigentes.
Así, ayuda a evitar averías, daños en los equipos y riesgos eléctricos.

Características principales del Magnetotermico Maxge Alpha+ 4P, 20A

Configuración y capacidad eléctrica

El magnetofónico Maxge Alpha+ 4P, 20A dispone de una configuración de 4 polos (3 fases + neutro), lo que permite una protección completa de todos los conductores de una instalación trifásica al mismo tiempo.

Este magnetotérmico cuenta con una corriente nominal de 20 amperios, valor para el que está diseñado su sistema de disparo térmico y magnético.
Esto garantiza una protección precisa y fiable.

Además, tiene una tensión de empleo de hasta 415/240 V AC, lo que lo hace adecuado para la mayoría de instalaciones trifásicas estándar.

Curva de disparo y tipo de carga

Incorpora una curva de disparo tipo C, lo que significa que aguanta pequeños picos de corriente al arrancar (entre 5 y 10 veces la corriente nominal) sin saltar innecesariamente.

De este modo, resulta especialmente adecuado para circuitos con cargas inductivas o que generan picos de corriente moderados al arrancar.
Haciéndolo idea para motores pequeños, sistemas de iluminación con balastos o maquinaria ligera, debido a que en estos equipos esos picos son habituales.

Capacidad de protección

El magnetotérmico Maxge Alpha+ 4P, 20A ofrece un poder de corte de 10 kA (10.000 A).
Esto le permite interrumpir de forma segura cortocircuitos de alta intensidad, sin dañarse ni poner en riesgo el dispositivo o la instalación.

Conexión e instalación

En cuanto a la instalación, el magnetotérmico Maxge Alpha+ está diseñado para montaje en carril DIN.
Esto facilita su integración en cuadros eléctricos estándar y simplifica tanto el montaje como el mantenimiento.

Sus bornes de conexión permiten el uso de cables de cobre bastante habituales (25 mm² en cable flexible y 35 mm² en cable rígido), asegurando una conexión firme y fiable, y facilitando mucho el montaje.

Dimensiones y diseño

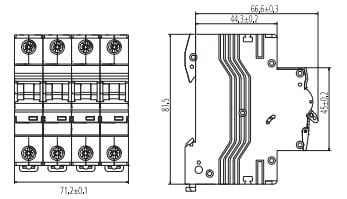

Este magnetotérmico tiene un diseño compacto, ocupando unos 72 mm de ancho (18 mm por polo), optimizando el espacio disponible en el cuadro eléctrico.
También, incluye una señalización visual del estado (encendido/apagado) y una ventana para marcador de circuito, lo que facilita el diagnóstico rápido, las tareas de mantenimiento y la identificación de los circuitos protegidos.

Condiciones de rendimiento

El Magnetotermico Maxge Alpha+ 4P, 20A está diseñado para trabajar en un rango de temperatura comprendido entre -5 °C y +40 °C.
Por lo tanto, resulta adecuado para la mayoría de entornos interiores industriales y comerciales.

Normativa y certificaciones

Este magnetotérmico  cumple con la normativa EN/IEC 60898-1, correspondiente a interruptores automáticos de baja tensión.

Además, cuenta con certificaciones como CE, RoHS, VDE y KEMA-KEUR.
Esto garantiza que es un magnetotérmico de alta calidad, seguro, fiable y fabricado según los estándares internacionales.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 4P, 20A, curva C. 10kA – EPB63H4C20

Este magnetotérmico combina dos sistemas de protección complementarios:

• El disparo térmico, que actúa frente a sobrecargas prolongadas y evita que los cables se calienten demasiado.
• El disparo magnético, que responde de forma inmediata ante cortocircuitos o fallos graves, cortando la corriente de manera rápida y segura.

Gracias a estas características, el Magnetotermico Maxge Alpha+ 4P, 16A, curva C. 10kA – EPB63H4C16 es ideal para la protección de circuitos trifásicos en talleres, naves industriales, comercios o instalaciones de servicios. Se utiliza donde se necesita un buen equilibrio entre rapidez de actuación, tolerancia a picos de corriente y alta capacidad de corte.

Ventajas principales del Magnetotermico Maxge Alpha+ 4P, 20A

Las ventajas de este magnetotérmico son las siguientes:

• Protege eficazmente frente a sobrecargas y cortocircuitos en redes trifásicas con neutro.
• Ofrece una alta capacidad de corte de 10 kA, adecuada para entornos exigentes.
• Incorpora una curva de disparo C equilibrada, ideal para múltiples aplicaciones industriales.
• Presenta un montaje modular y permite una fácil identificación de circuitos.
• Es compatible con cables de sección amplia y con accesorios adicionales.
• Está fabricado conforme a normativas internacionales, contando además con certificaciones de calidad reconocidas.

Información técnica del Magnetotermico Maxge Alpha+ 4P, 20A, curva C. 10kA – EPB63H4C20

Ficha técnica del magnetotérmico Maxge Alpha+ 4P, 20A

Datos técnicos del magnetotérmico Maxge Alpha+ 4P, 20A
