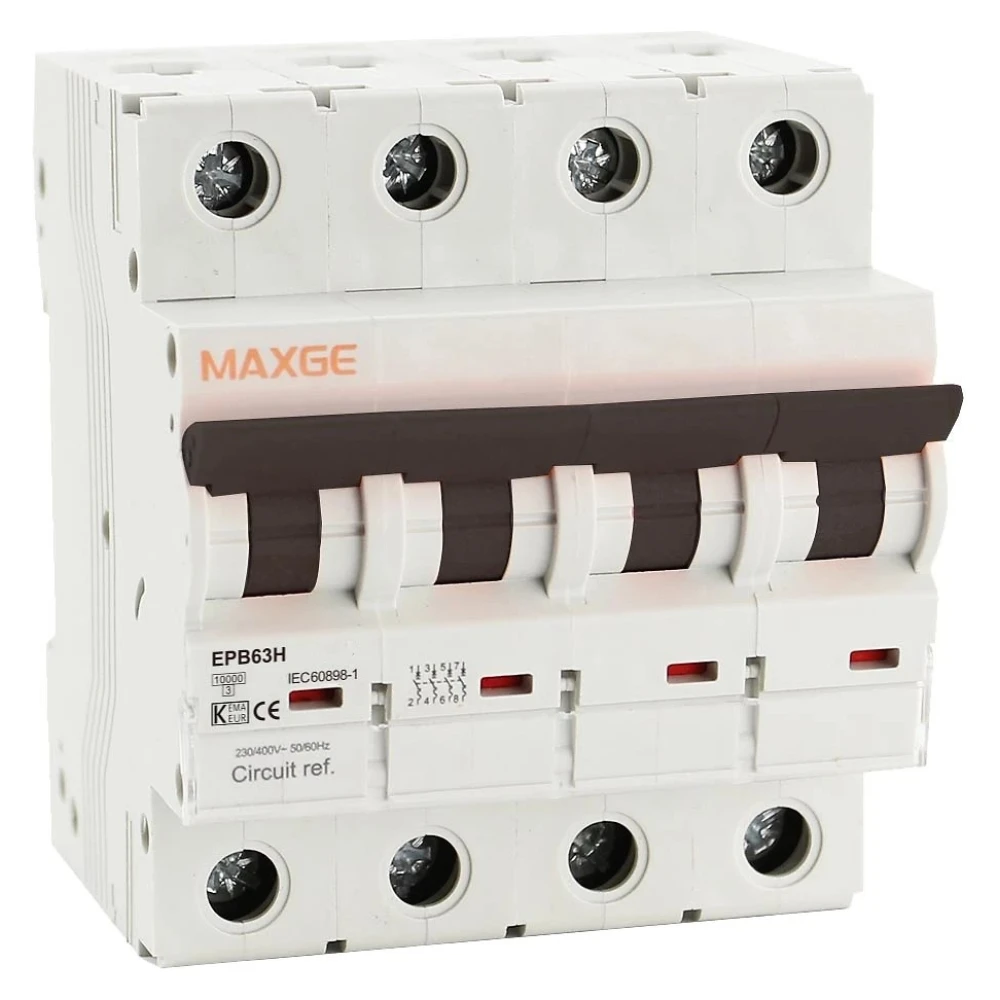

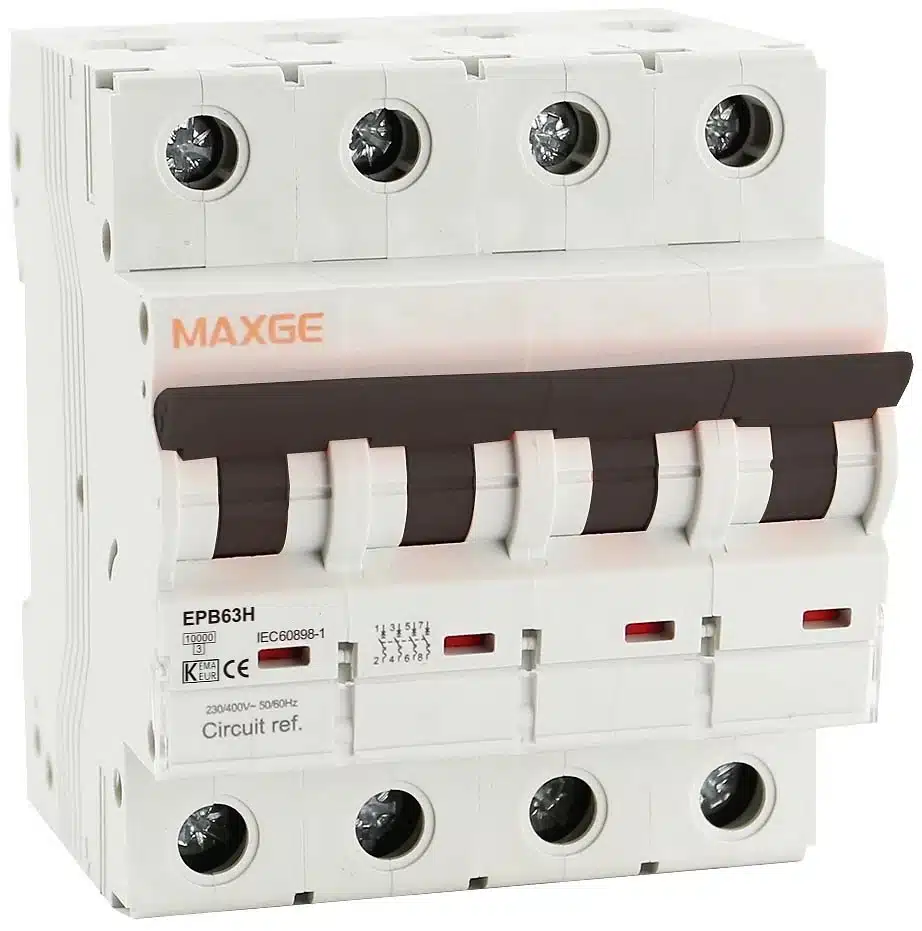

Magnetotermico Maxge Alpha+ 4P, 10A, curva C. 10kA – EPB63H4C10

Magnetotermico Maxge Alpha+ 4P, 10A, curva C. 10kA – EPB63H4C10

El Magnetotermico Maxge Alpha+ 4P, 10A es un dispositivo de protección eléctrica automática diseñado para proteger instalaciones eléctricas trifásicas con neutro frente a sobrecargas y cortocircuitos.

Además, está especialmente indicado para uso industrial y terciario, aunque también puede emplearse en cuadros eléctricos complejos donde se requiera un alto nivel de seguridad y fiabilidad ante posibles fallos de corriente.

Características principales del Magnetotermico Maxge Alpha+ 4P, 10A

Configuración y capacidad eléctrica

En primer lugar, destaca su configuración de polos, ya que dispone de 4 polos (3 fases + neutro), lo que permite proteger de forma eficaz redes trifásicas completas.

Asimismo, cuenta con una corriente nominal (In) de 10 amperios, que corresponde a la corriente máxima continua para la cual está calibrado el disparo térmico-magnético.

Por otro lado, su tensión de empleo es de hasta 415/240 V AC, lo que lo hace adecuado para la mayoría de instalaciones trifásicas estándar.

Curva de disparo y tipo de carga

En cuanto a su comportamiento ante sobrecorrientes, incorpora una curva de disparo tipo C, la cual permite tolerar sobrecorrientes transitorias de entre 5 y 10 veces la corriente nominal antes de producir el disparo.
De este modo, resulta especialmente adecuado para circuitos con cargas inductivas o que generan picos de corriente moderados al arrancar, como motores pequeños, sistemas de iluminación con balastos o equipos industriales ligeros, evitando así disparos innecesarios.

Capacidad de protección

Este magnetotérmico dispone de un poder de corte de 10 kA (10.000 amperios).
Gracias a esta característica, el dispositivo es capaz de interrumpir de forma segura cortocircuitos de alta intensidad, sin dañarse ni permitir la aparición de arcos peligrosos, lo que incrementa notablemente la seguridad de la instalación.

Conexión e instalación

Por lo que respecta a la instalación, los bornes y terminales están diseñados para conductores de cobre con secciones de hasta 25 mm² en cable flexible y 35 mm² en cable rígido.
En consecuencia, su conexión resulta sencilla y compatible con la mayoría de cables utilizados en cuadros eléctricos.

Además, su montaje en carril DIN, gracias a su diseño modular estándar, facilita tanto la integración como el mantenimiento del dispositivo.

Dimensiones y diseño

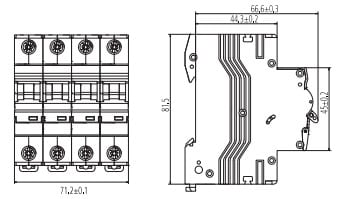

En cuanto a su diseño, el magnetotérmico presenta unas dimensiones compactas, con un ancho de 72 mm (18 mm por polo), optimizando el espacio disponible en el carril DIN.

Asimismo, incorpora una señalización visual del estado (encendido/apagado), lo que facilita el diagnóstico rápido y las tareas de mantenimiento.

Por último, incluye una ventana para marcador de circuito, permitiendo identificar de forma clara el circuito que protege.

Condiciones de rendimiento

El magnetotérmico está diseñado para trabajar en un rango de temperatura comprendido entre -5 °C y +40 °C.
Por lo tanto, resulta adecuado para la mayoría de entornos interiores industriales y comerciales.

Normativa y certificaciones

Desde el punto de vista normativo, cumple con la norma EN/IEC 60898-1, correspondiente a interruptores automáticos de baja tensión.

Además, cuenta con certificaciones reconocidas internacionalmente como CE, RoHS, VDE y KEMA-KEUR, lo que garantiza alta calidad, seguridad y compatibilidad internacional.

Funcionamiento y aplicaciones del Magnetotermico Maxge Alpha+ 4P, 10A, curva C. 10kA – EPB63H4C10

Este magnetotérmico combina dos mecanismo de protección:

• Sensor térmico, para proteger frente a sobrecargas prolongadas (corrientes ligeramente superiores a la nominal durante un tiempo determinado), que podrían dañar cables o equipos.
• Sensor magnético, que actúa de forma inmediata en casos de cortocircuitos o fallos graves, desconectando el circuito rápidamente para evitar  daños mayores, como daños en cables, equipos o riesgos de incendio.

Este interruptor está pensado para proteger circuitos trifásicos en entornos industriales, comerciales o cuadros eléctricos más complejos donde se requiera resistencia y fiabilidad ante fallos eléctricos.
Su curva C y alto poder de corte permiten un equilibrio entre rapidez de respuesta y tolerancia a picos de corriente transitorios al arrancar, típicos de cargas inductivas moderadas, sin dispararse prematuramente.

Ventajas principales del Magnetotermico Maxge Alpha+ 4P, 10A

Las ventajas de este magnetotérmico son las siguientes:

• Protege eficazmente frente a sobrecargas y cortocircuitos en redes trifásicas con neutro.
• Ofrece una alta capacidad de corte de 10 kA, adecuada para entornos exigentes.
• Incorpora una curva de disparo C equilibrada, ideal para múltiples aplicaciones industriales.
• Presenta un montaje modular y permite una fácil identificación de circuitos.
• Es compatible con cables de sección amplia y con accesorios adicionales.
• Está fabricado conforme a normativas internacionales, contando además con certificaciones de calidad reconocidas.

Información técnica del Magnetotermico Maxge Alpha+ 4P, 10A, curva C. 10kA – EPB63H4C10

Ficha técnica del magnetotérmico Maxge Alpha+ 4P, 10A

Datos técnicos del magnetotérmico Maxge Alpha+ 4P, 10A
