Barra colectora Victron Lynx Distributor – LYN060102000

Barra colectora Victron Lynx Distributor – LYN060102000

El Victron Lynx Distributor es una barra colectora de corriente continua (DC) modular diseñada para proporcionar distribución de potencia segura, organizada y eficiente en sistemas eléctricos de alto rendimiento.
Forma parte del sistema modular Lynx de Victron Energy, que permite una gestión profesional de la energía en instalaciones fuera de la red, sistemas solares, barcos, caravanas, vehículos recreativos y aplicaciones industriales.

Características de la Lynx Distributor

Distribución modular

El Lynx Distributor integra tanto el bus positivo (+) como el bus negativo (–) en una sola unidad compacta.

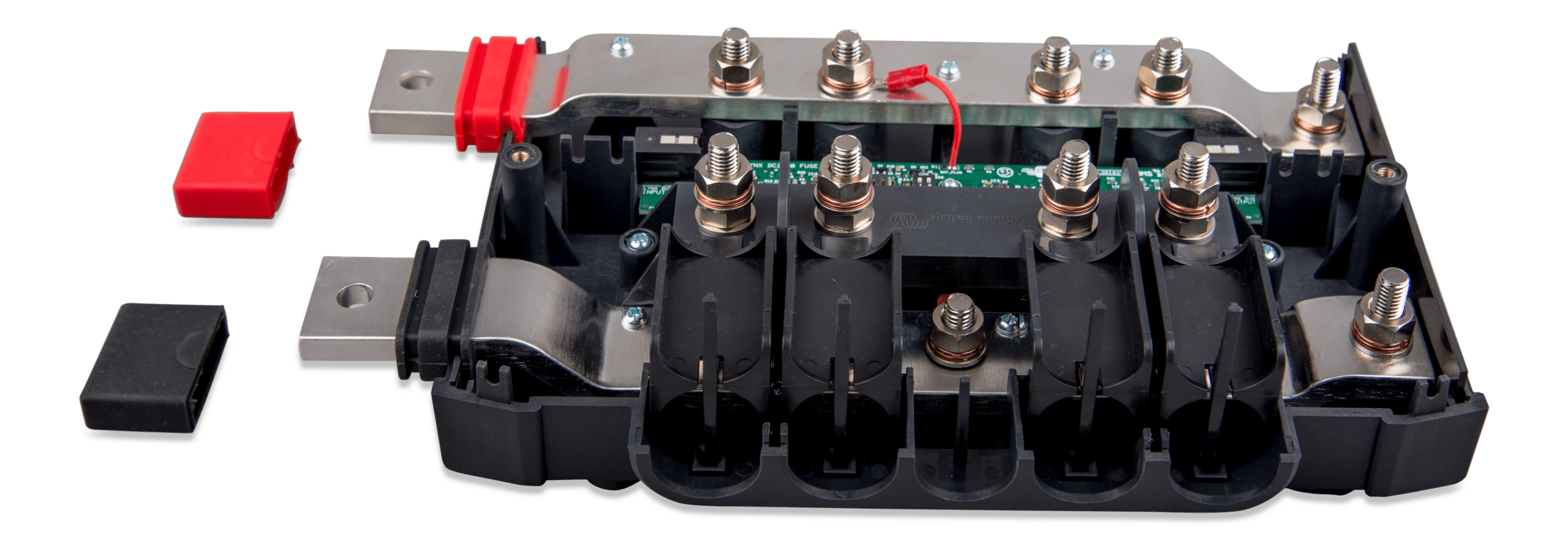

Está preparado para alojar hasta cuatro fusibles DC individuales, con conexiones que permiten distribuir energía de forma ordenada a diferentes cargas o componentes del sistema.
Además, proporciona protección individual para cada una de las salidas conectadas.

Esta característica lo convierte en una solución ideal para centralizar la distribución eléctrica y proteger circuitos críticos dentro de sistemas de baterías de 12 V, 24 V o 48 V.

Monitorización y diagnóstico integrados

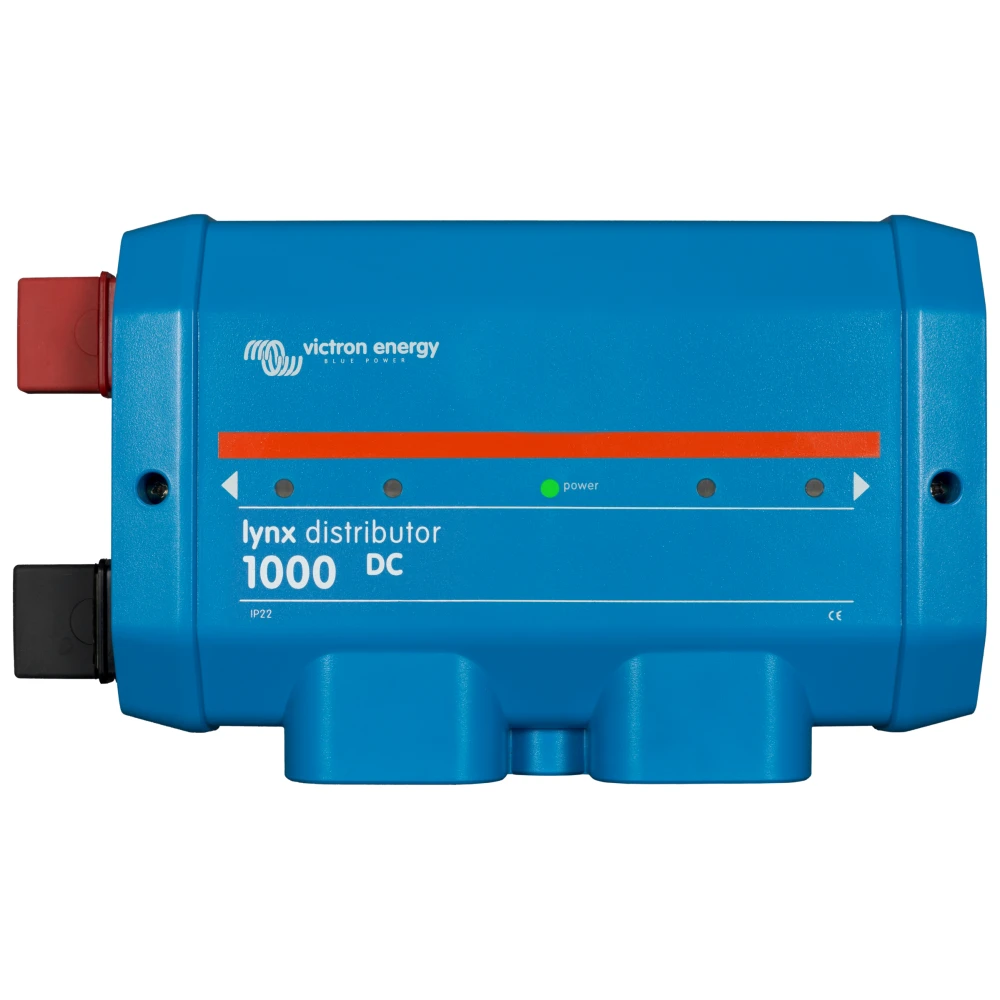

Esta Lynx cuenta con una monitorización del estado de los fusibles, ya que incorpora indicadores LED frontales que muestran visualmente si un fusible está en buen estado o ha fallado.

Esta supervisión mejora significativamente la seguridad y el mantenimiento del sistema, permitiendo una detección rápida de fallos sin necesidad de desmontajes o mediciones manuales.

Cuando el dispositivo se conecta a un Lynx Smart BMS, puede transmitir la información del estado de los fusibles para su visualización en sistemas de monitorización Victron, como VictronConnect, dispositivos GX o el portal VRM

Construcción y diseño

La Lynx distributor está fabricado con una carcasa de ABS de alta resistencia, diseñada para soportar entornos exigentes.

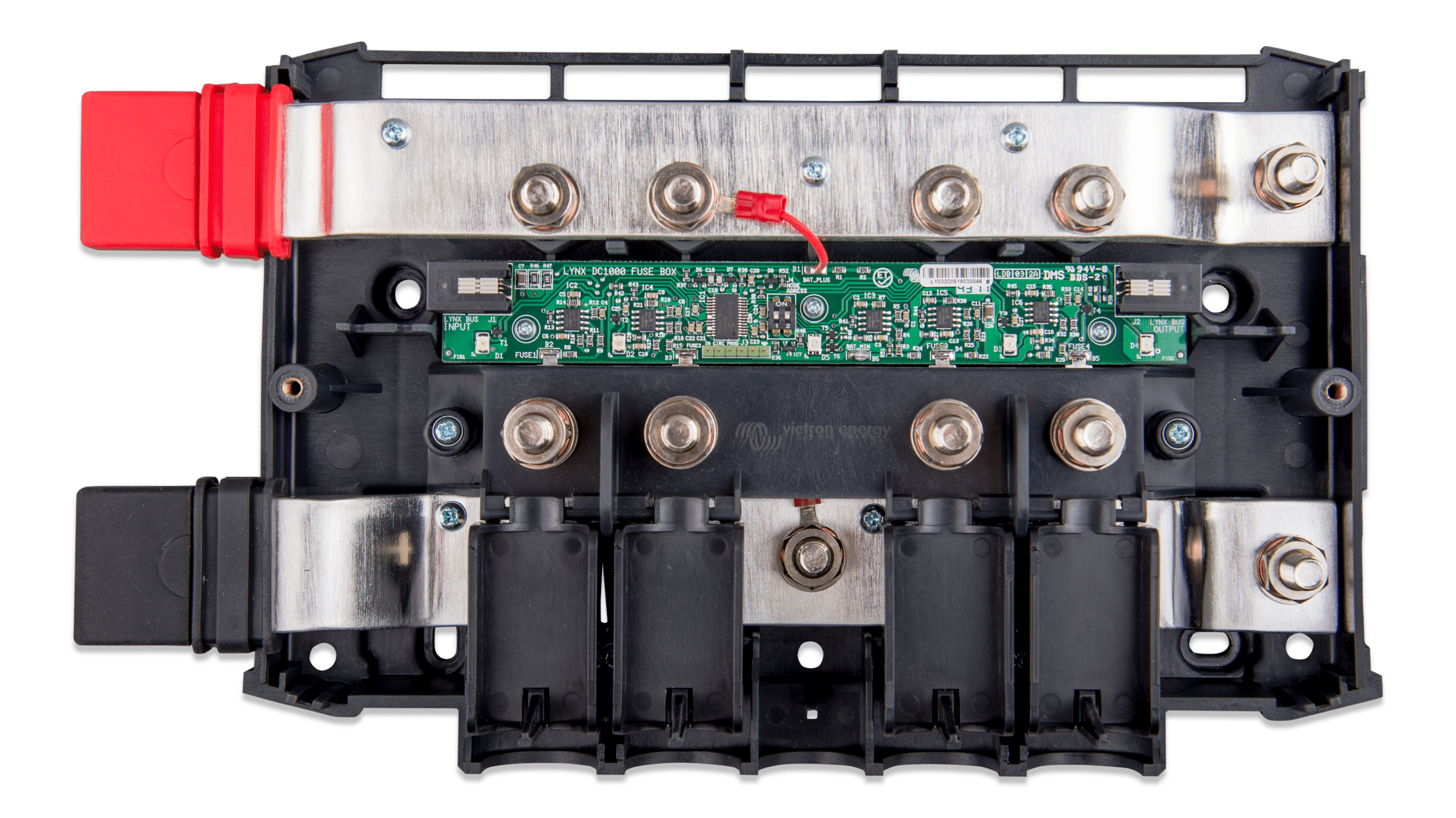

En su interior, las barras colectoras están hechas de cobre estañado, un material que garantiza una excelente conductividad eléctrica y una alta resistencia a la corrosión.

Sus dimensiones aproximadas son 290 × 170 × 80 mm, con un peso cercano a 2,2 kg, lo que le confiere una estructura robusta y sólida, adecuada para instalaciones profesionales.

Además, cuenta con un grado de protección IP22, lo que la hace resistente a polvo ligero y salpicaduras de agua. Por tanto, es adecuada para instalaciones en interiores.

El sistema de distribución Lynx

Este sistema de distribución se compone de los siguientes elementos:

• Lynx Power In – Un embarrado positivo y uno negativo con cuatro conexiones para baterías o equipos CC.
• Distribuidor Lynx – Un embarrado positivo y uno negativo con cuatro conexiones con fusible para baterías o equipos CC junto con monitorización de fusibles.
• Shunt Lynx VE.Can – Un embarrado positivo con espacio para un fusible principal del sistema y un embarrado negativo con un shunt para la monitorización de la batería. Tiene comunicación VE.Can para monitorización y configuración con un dispositivo GX.
• Lynx Smart BMS – Para su uso junto con las baterías de litio Smart de Victron Energy.
  Contiene un embarrado positivo con un contactor accionado mediante un sistema de gestión de la batería (BMS) y un embarrado negativo con un shunt para la monitorización de la batería. Tiene comunicación Bluetooth para monitorización y configuración mediante la aplicación VictronConnect y comunicación VE.Can para monitorización con un dispositivo GX y con el VRM Portal.

Aplicaciones típicas de Lynx Distributor

El Lynx Distributor es ideal para:

• Sistemas de energía solar fotovoltaica con múltiples cargas DC.
• Vehículos recreativos y campers con batería y accesorios eléctricos.
• Barcos con consumo DC distribuido.
• Instalaciones autónomas sin conexión a la red o micro-generación.
• Aplicaciones industriales que requieran una distribución limpia y segura de corriente.

Especificaciones eléctricas de la Barra colectora Victron Lynx Distributor – LYN060102000

Esta Lynx está diseñado para sistemas de corriente continua (DC) con un rango de voltaje amplio y robusto:

• Rango de tensión de trabajo: 9 – 60 V DC (compatible con sistemas de 12 V, 24 V y 48 V).
• Corriente continua máxima: hasta 1000 A a través de los busbars (barra positiva y negativa).
• Conexiones de fusibles: alojamiento para 4 fusibles tipo MEGA/AMG.
• Cable de conexión incluido: cable RJ10 de 40 cm para alimentación y transmisión de datos con Lynx Shunt o Smart BMS.
• Material y construcción: carcasa de ABS rígido y barra de cobre estañado de alta conductividad.
• Dimensiones aproximadas: 170 x 290 × 80 mm.
• Peso: 2,2 kg.
• Temperatura de operación: –40 °C a +60 °C.
• Clase de protección: IP22 (resistente a polvo ligero y salpicaduras, adecuado para instalaciones interiores).

Manual de la Barra colectora Lynx Distributor – LYN060102000

Ver manual de la barra colectora Lynx Bistributor – LYN0600102000
