Maxge Alpha+ 4P, 32A, C-Kurve, 10kA - EPB63H4C32

Maxge Alpha+ 4P, 32A, C-Kurve, 10kA - EPB63H4C32

Der Maxge Alpha+ 4P, 32A ist eine elektrische Schutzvorrichtung, die die Sicherheit und den korrekten Betrieb von dreiphasigen Installationen mit Nullleiter gewährleistet. Dies ist wichtig für den Schutz vor Überlastungen und Kurzschlüssen in großen gewerblichen, industriellen und privaten Anlagen.

Es handelt sich um einen Leistungsschalter, der aufgrund seiner Konstruktion und Leistung sicher, zuverlässig und mit modernen elektrischen Anlagen kompatibel ist.

Hauptmerkmale des Leistungsschalters Maxge Alpha+ 4P, 32A

Ihr vierpolige Anordnung ermöglicht die gleichzeitige Abschaltung der drei Phasen und des Nullleiters.
Dies ist besonders in modernen Drehstromnetzen wichtig, da es die Sicherheit bei Wartungsarbeiten erhöht.
Darüber hinaus bietet sie einen umfassenderen Schutz für die gesamte Anlage.

Dank seiner 10 kA (10.000 Ampere) Ausschaltvermögen, Der Leistungsschalter Alpha+ bietet ein hohes Schutzniveau auch in Netzen mit hohen Kurzschlusswerten.
Sie bringt also mehr Sicherheit und Zuverlässigkeit in das Stromsystem.

Dieser Schutzschalter ist außerdem mit einem Nennstrom (In) von 32 Ampere, der dem maximalen Dauerstrom entspricht, für den der thermisch-magnetische Auslöser kalibriert ist.

Darüber hinaus ist seine Betriebsspannung ist bis zu 415/240 V AC.
Damit ist es für die meisten Standard-Drehstromanlagen geeignet.

Auf der anderen Seite, seine Auslösekurve Typ C ermöglicht es, mäßige Stromspitzen, wie sie beim Anlassen von Motoren, Maschinen oder Geräten mit induktiven Bauteilen auftreten, zu bewältigen, ohne dass es zu einer vorzeitigen Auslösung kommt.
Dadurch eignet sich dieser Leistungsschalter ideal für allgemeine Verteilungsstromkreise, Stromversorgungsleitungen für Maschinen, industrielle Schalttafeln oder gewerbliche Anlagen, in denen ohmsche und induktive Lasten kombiniert werden.

Installation und Auslegung des Leistungsschalters Maxge Alpha+ 4P, 32A

Was die Installation betrifft, so ist sie so konzipiert, dass Montage auf DIN-Schiene.
Dies erleichtert die Integration in Standardschalttafeln und ermöglicht eine schnelle, saubere und professionelle Installation.

Ihr Terminals für die Aufnahme von Leitern mit einem für diese Stromstärke geeigneten Querschnitt vorbereitet sind (25 mm² für flexible Kabel und 35 mm² für starre Kabel). Dies gewährleistet feste und sichere Verbindungen, die das Risiko von Fehlkontakten oder Überhitzung verringern.

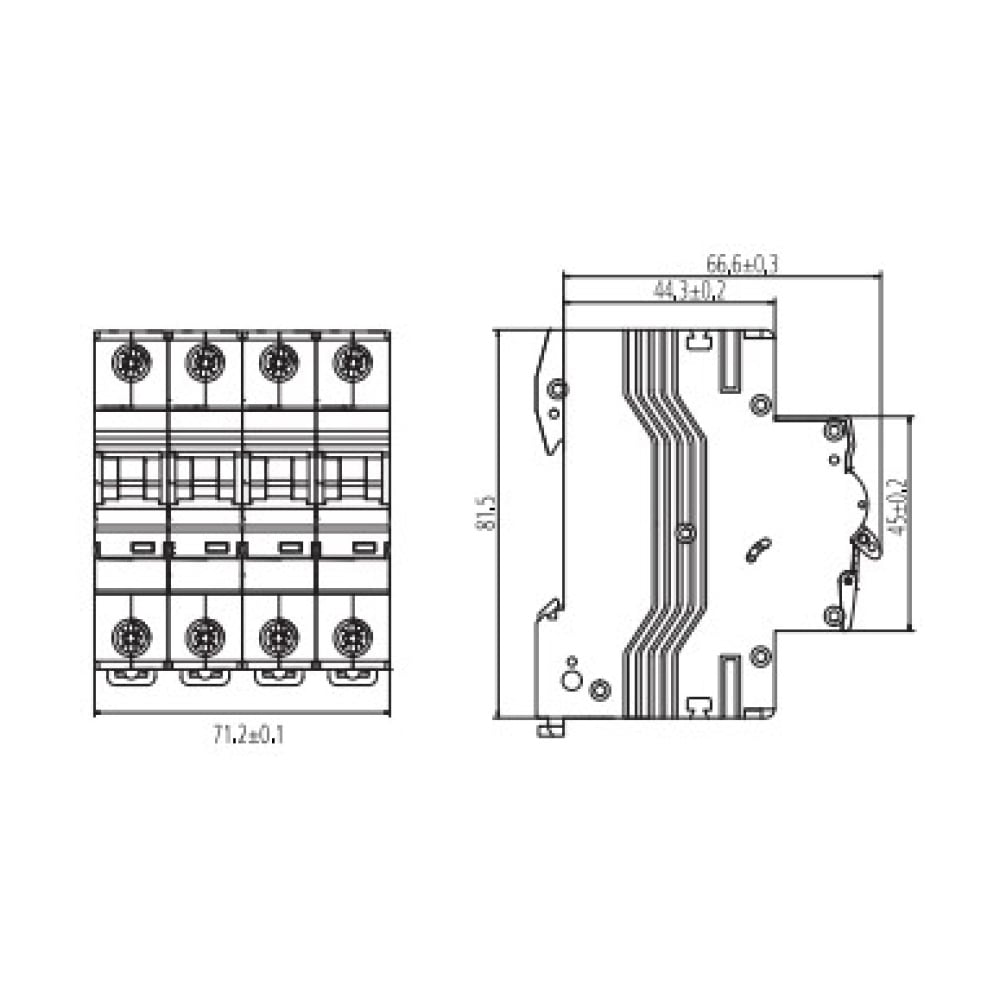

Die Konstruktion dieses Leistungsschalters zeichnet sich durch seine robuste Bauweise und seine kompakte Abmessungen (72 mm breit).

Es bietet eine komfortable Bedienung durch die Fenster für Schaltkreismarker und eine visuelle Statusanzeige (ein/aus), die die Identifizierung des zu schützenden Stromkreises erleichtern.
Außerdem ermöglicht es eine schnelle Diagnose und Wartung.

Maxge Alpha+ 4P, 32A, C-Kurve, 10kA - EPB63H4C32 - Betrieb und Anwendungen

Dieser Leistungsschalter ist ein grundlegendes Schutzelement in der Stromverteilung, da er thermischen und magnetischen Schutz in einem einzigen Mechanismus vereint:

• Thermischer Schutz: wirkt gegen anhaltende Überlastungen und unterbricht den Stromkreis, wenn der Strom die sicheren Werte überschreitet. Dadurch wird eine Überhitzung der Leiter verhindert und Schäden an Kabeln und Geräten sowie Brandgefahr vermieden.
• Magnetischer Schutz: Reagiert sofort auf Kurzschlüsse und unterbricht hohe Fehlerströme schnell und sicher.

Er ist ideal für den Einsatz in Haupt- oder Nebenschalttafeln in Industrie-, Gewerbe- oder Wohngebäuden mit anspruchsvollen Lasten. Er bietet somit einen robusten und wirksamen Schutz.

Seine 4-polige Ausführung deckt sowohl den Schutz der dreiphasigen Einspeisung als auch den Schutz des Neutralleiters ab, was bei symmetrischen Systemen oder bei kombinierten einphasigen Lasten von entscheidender Bedeutung ist.

Die wichtigsten Vorteile des Maxge Alpha+ 4P, 32A Leistungsschalters

Die Vorteile dieses Leistungsschalters sind wie folgt:

• Wirksamer Schutz: bietet einen größeren Schutz vor Überlastungen und Kurzschlüssen und verringert die Wahrscheinlichkeit schwerer Schäden in Drehstromnetzen mit Nullleiter.
• Hohe Schnittleistung: mit 10 kA, geeignet für anspruchsvolle Umgebungen.
• Brennkurve: Typ C symmetrisch, ideal für zahlreiche industrielle Anwendungen.
• Kompatibilität: lässt sich nahtlos in Kabel mit großem Querschnitt, in Zusatzgeräte und in Standardverteilersysteme integrieren.
• Einfache Installation und Wartung: Das modulare Format und die gut dimensionierten Klemmen ermöglichen sichere und schnelle Verbindungen und eine einfache Identifizierung der Stromkreise.
• Vorschriften und Zertifizierungen: Die Einhaltung anerkannter internationaler Normen garantiert Qualität und Zuverlässigkeit für anspruchsvolle Anlagen.

Maxge Alpha+ 4P, 32A, C-Kurve, 10kA - EPB63H4C32 - Technische Informationen

Technisches Datenblatt Maxge Alpha+ 4P, 32A Leistungsschalter

Technische Daten des Leistungsschalters Maxge Alpha+ 4P, 32A
