Der Maxge Alpha+ 4P, 25A ist ein automatischer elektrischer Schutz, der dreiphasige elektrische Anlagen mit Neutralleiter vor Überlast und Kurzschluss schützt.

Es eignet sich besonders für den Einsatz in der Industrie und im Dienstleistungssektor, kann aber auch in komplexen Schalttafeln eingesetzt werden, wenn ein hohes Maß an Sicherheit und Zuverlässigkeit bei Stromausfällen erforderlich ist.

Hauptmerkmale des Leistungsschalters Maxge Alpha+ 4P, 25A

Erstens ist es durch seine Polanordnung bemerkenswert, da es hat 4 Pole (3 Phasen + Nullleiter), Damit können komplette Drehstromnetze wirksam geschützt werden.

Es hat auch eine Nennstrom (In) 25 Ampere, der dem maximalen Dauerstrom entspricht, für den der thermisch-magnetische Auslöser kalibriert ist.

Auf der anderen Seite, seine Betriebsspannung ist bis zu 415/240 V AC, Damit ist es für die meisten Standard-Drehstromanlagen geeignet.

Hinsichtlich des Überstromverhaltens verfügt es über eine Auslösekurve Typ C, Dadurch können transiente Überströme vom 5- bis 10-fachen des Nennstroms toleriert werden, bevor eine Auslösung erfolgt.
Dadurch eignet er sich besonders für Stromkreise mit induktiven Lasten oder solchen, die beim Einschalten mäßige Stromspitzen erzeugen, wie z. B. kleine Motoren, Beleuchtungsanlagen mit Vorschaltgeräten oder leichte Industrieanlagen, wodurch unnötige Auslösungen vermieden werden.

Dieser Schutzschalter hat einen 10 kA (10.000 Ampere) Ausschaltvermögen.
Dank dieser Eigenschaft ist das Gerät in der Lage, Hochstromkurzschlüsse sicher zu unterbrechen, ohne beschädigt zu werden oder gefährliche Lichtbögen entstehen zu lassen, was die Sicherheit der Anlage erheblich erhöht.

Der Maxge Alpha+ 4P, 25A Leistungsschalter ist für den Betrieb in einem Temperaturbereich von -5 °C bis +40 °C ausgelegt.
Es ist daher für die meisten industriellen und gewerblichen Innenräume geeignet.

Aus rechtlicher Sicht entspricht es den Anforderungen der die Norm EN/IEC 60898-1, für Niederspannungs-Leistungsschalter.

Es hat auch Zertifizierungen international anerkannt als CE, RoHS, VDE und KEMA-KEUR, Dies garantiert hohe Qualität, Sicherheit und internationale Kompatibilität.

Installation und Auslegung von Maxge Alpha+ 4P, 25A, C-Kurve 10kA - EPB63H4C25

Auf der Installationsseite ist die Klemmen und Terminals sind für Kupferleiter mit einem Querschnitt von bis zu 25 mm² bei flexiblen Kabeln und 35 mm² bei starren Kabeln.
Dadurch ist es einfach anzuschließen und mit den meisten in Schalttafeln verwendeten Kabeln kompatibel.

Darüber hinaus ist seine Montage auf DIN-Schiene, Dank seines standardmäßigen modularen Aufbaus erleichtert es sowohl die Integration als auch die Wartung des Geräts.

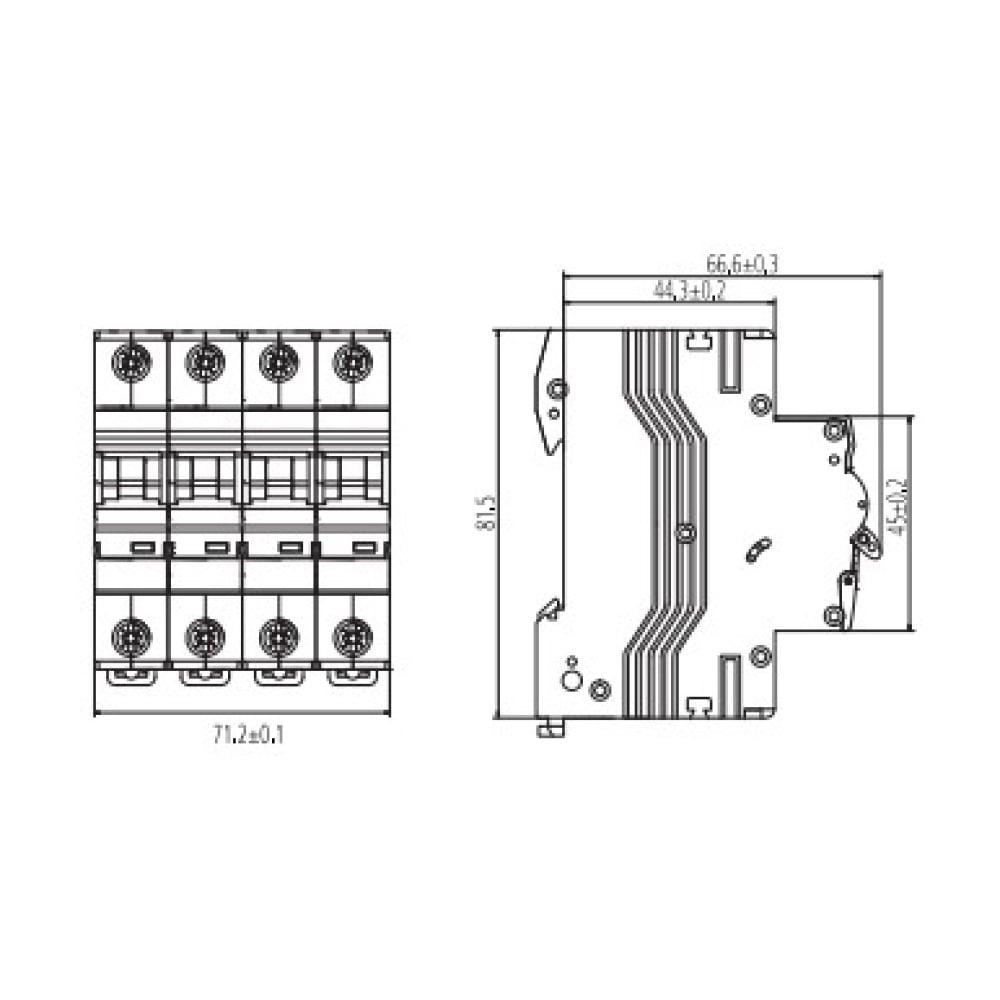

Die Abmessungen des Leistungsschalters sind kompakt, mit einem 72 mm breit (18 mm pro Pol), Der Platz auf der DIN-Schiene ist so optimiert, dass der verfügbare Platz auf der DIN-Schiene optimal genutzt wird.

Außerdem enthält es eine visuelle Signalisierung des Zustands (ein/aus), was eine schnelle Diagnose und Wartung ermöglicht.

Schließlich enthält sie eine Fenster für Schaltkreismarker, Der zu schützende Stromkreis kann eindeutig identifiziert werden.

Betrieb und Anwendung der Maxge Alpha+ 4P, 25A

Dieser Schutzschalter kombiniert zwei Schutzmechanismen:

• Thermischer Sensor, zum Schutz vor längeren Überlastungen (Ströme, die für eine bestimmte Zeit leicht über dem Nennstrom liegen), die Kabel oder Geräte beschädigen könnten.
• Magnetischer Sensor, der bei Kurzschlüssen oder schwerwiegenden Fehlern sofort eingreift und den Stromkreis schnell unterbricht, um größere Schäden zu vermeiden, wie z. B. Schäden an Kabeln, Geräten oder Brandgefahr.

Dieser Schalter ist für den Schutz von dreiphasigen Stromkreisen in industriellen, kommerziellen oder komplexeren Schaltanlagenumgebungen konzipiert, in denen Widerstandsfähigkeit und Zuverlässigkeit gegen elektrische Fehler erforderlich sind.
Seine C-Kurve und sein hohes Ausschaltvermögen ermöglichen ein ausgewogenes Verhältnis zwischen schnellem Ansprechen und Toleranz gegenüber transienten Stromspitzen beim Einschalten, wie sie für moderate induktive Lasten typisch sind, ohne dass es zu einer vorzeitigen Auslösung kommt.

Die wichtigsten Vorteile von Maxge Alpha+ 4P, 25A

Die Vorteile dieses Leistungsschalters sind wie folgt:

• Protege wirksam gegen Überlastungen und Kurzschlüsse in Dreiphasennetzen mit Nullleiter.
• Sie bietet eine hohes Ausschaltvermögen von 10 kA, geeignet für anspruchsvolle Umgebungen.
• Sie enthält eine Brennkurve C ausgewogen, ideal für zahlreiche industrielle Anwendungen.
• Sie stellt eine modulare Montage und ermöglicht eine einfache Identifizierung von Schaltkreisen.
• Es ist kompatibel mit Kabel mit großem Querschnitt und mit zusätzlichem Zubehör.
• Es wird in Übereinstimmung mit folgenden Normen hergestellt internationale Vorschriften, und hat auch anerkannte Qualitätszertifikate.

Technische Informationen für Maxge Alpha+ 4P, 25A, C-Kurve 10kA - EPB63H4C25

Datenblatt Maxge Alpha+ 4P, 25A Leistungsschalter

Technische Daten des Leistungsschalters Maxge Alpha+ 4P, 25A
