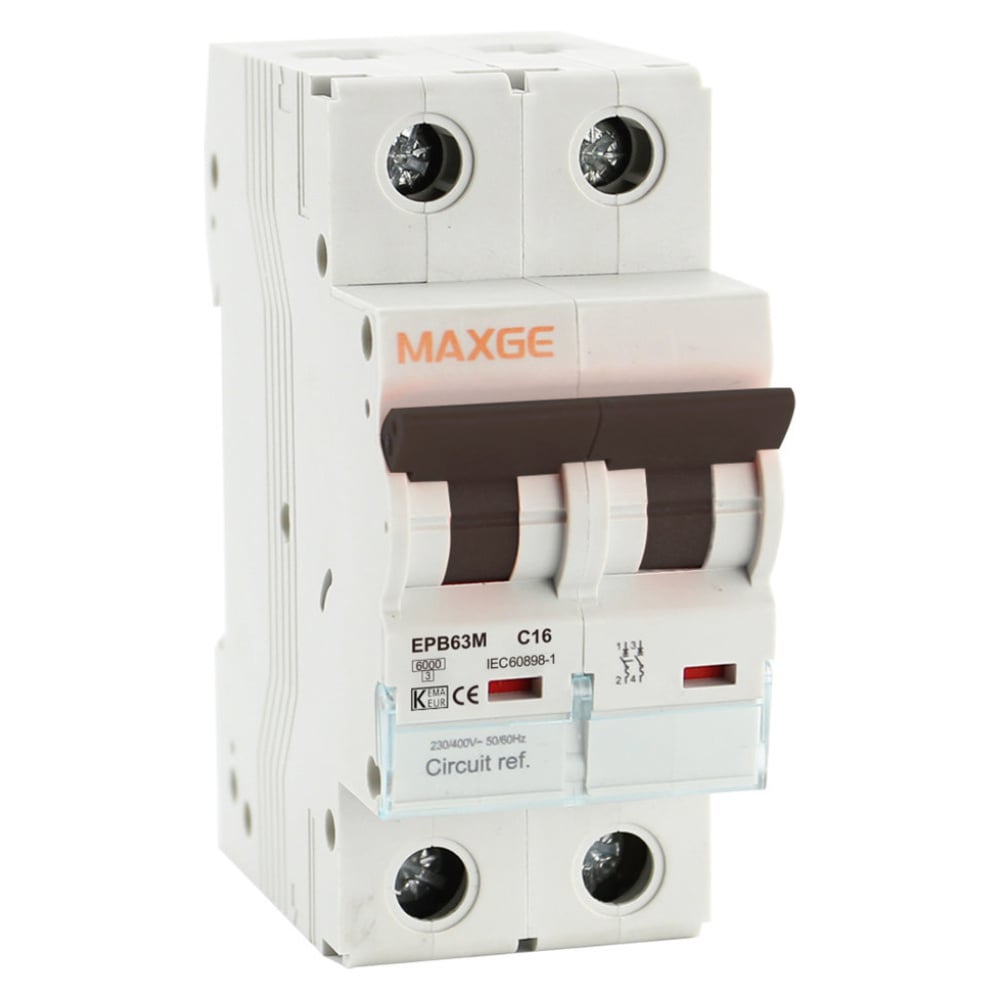

DC-Leistungsschalter Alpha+ 500VDC 2P, 16A, C-Kurve 6kA - EPB63MDC2C16

DC-Leistungsschalter Alpha+ 500VDC 2P, 16A, C-Kurve 6kA - EPB63MDC2C16

Der Maxge Alpha+ 500VDC 2P, 16A DC-Leistungsschalter ist ein Leistungsschalter, der speziell für den Schutz von Gleichstromkreisen (DC) entwickelt wurde und Sicherheit, Robustheit und Zuverlässigkeit in modernen DC-Anwendungen wie Photovoltaikanlagen, Batteriesystemen, erneuerbaren Energien und anderen industriellen DC-Anwendungen bietet.

Mit einer Nennspannung von 500 VDC, einem Strom von 16 A und einer 2-poligen (2P) Konfiguration gewährleistet dieses Gerät einen wirksamen Schutz gegen Überlastungen und Kurzschlüsse in den anspruchsvollsten elektrischen Anlagen.

Darüber hinaus verfügt er über ein Ausschaltvermögen von 6 kA, das es ihm ermöglicht, hohe Fehlerströme sicher zu unterbrechen und sowohl die Anlage als auch die angeschlossenen Geräte zu schützen.

Dieser Leistungsschalter gehört zur Familie Alpha+ DC, die unter Berücksichtigung der technischen Anforderungen des Gleichstroms entwickelt wurde, bei dem das Fehlen eines Nulldurchgangs des elektrischen Signals und das mögliche Fortbestehen von Lichtbögen eine spezielle Konstruktion erfordern, um Fehlerströme wirksamer zu unterbrechen als herkömmliche Leistungsschalter für Wechselstrom.

Hauptmerkmale des Alpha+ 500VDC 2P, 16A DC-Leistungsschalters DC Alpha+ 500VDC 2P, 16A

Vollständiger Schutz von Phase und Nullleiter

Sein von 2-polig (2P), Dieser Leistungsschalter schützt und trennt gleichzeitig die Phase und den Nullleiter. Dadurch wird sichergestellt, dass der Stromkreis vollständig isoliert ist, wenn der Schutzschalter manuell ausgelöst oder ausgeschaltet wird, was die Sicherheit bei Wartungs- oder Instandhaltungsarbeiten an der elektrischen Anlage erhöht.

Diese Art des Schutzes ist besonders in Gleichstromanlagen zu empfehlen, wo es notwendig ist, beide Pole zu unterbrechen, um eine vollständige Trennung des Stromkreises zu gewährleisten.

Daher ist dieses Modell ideal für Anwendungen, bei denen ein höheres Maß an Sicherheit beim Schalten von Stromkreisen erforderlich ist.

Typische Verwendung in Hausinstallationen

Mit einem Nennstrom 16 Ampere, Dieser Schutzschalter ist ideal für Stromkreise mit mäßigem Verbrauch und eignet sich für Zwischenlasten oder Teilstromkreise in komplexeren Systemen.

Bei ordnungsgemäßer Installation garantiert der Leistungsschalter einen stabilen und sicheren Betrieb ohne unnötige Ausfälle.

Stabilität ohne lästiges Auslösen

Die Brennkurve C ermöglicht es dem Schutzschalter, mäßige Stromspitzen, wie sie z. B. beim Einschalten bestimmter elektrischer Geräte auftreten, zu bewältigen, ohne unnötige Auslösungen zu verursachen.

Das bedeutet weniger ungeplante Ausfälle, höheren Nutzungskomfort und guten Schutz vor echten Überlastungen und Kurzschlüssen.

Daher ist die C-Kurve eine der am häufigsten verwendeten Kurven in allgemeinen Anlagen.

Hohe Widerstandsfähigkeit

Ihr 6 kA Ausschaltvermögen bedeutet, dass dieser Schutzschalter in der Lage ist, Kurzschlussströme von bis zu 6.000 Ampere sicher zu unterbrechen, ohne Schaden zu nehmen oder seine Schutzwirkung zu verlieren.

Dieses Ausschaltvermögen bietet ein angemessenes Maß an Sicherheit und Zuverlässigkeit für die meisten Gleichstromanwendungen mit geringer/mittlerer Leistung.

Mit anderen Worten: Dieser Schutzschalter bietet einen zuverlässigen Schutz für den täglichen Gebrauch.

Sicherheit in Gleichstromanlagen (DC)

Die Unterbrechung von Gleichstrom ist anspruchsvoller als die von Wechselstrom, da es keinen Nulldurchgang gibt.

Aus diesem Grund ist dieser Schutzschalter mit Lichtbogen-Löschanlagen geeignet für DC, garantiert einen sicheren und dauerhaften Schnitt.

Damit bietet der Alpha+ DC-MCB eine robuste, zuverlässige und sofort einsatzbereite Lösung für den effektiven Schutz elektrischer Gleichstromsysteme.

Schnelle Installation und praktisches Design

Der Alpha+ 500VDC 2P, 16A DC-Leistungsschalter ist konzipiert für Montage auf DIN-Schiene, Er lässt sich schnell und einfach in jeder Standardschalttafel installieren.

Ihr kompakte 36 mm breite Ausführung (18 mm pro Pol), trägt zur Optimierung des Platzangebots im Rahmen bei und bietet Fenster für Schaltkreismarker y eine visuelle Statussignalisierung (ein/aus), Der zu schützende Stromkreis kann leicht identifiziert werden.

Darüber hinaus hat es eine Terminals die für Kabel vorbereitet sind, die für diesen Strom geeignet sind (16mm² bei flexiblen Kabeln und 25mm² bei starren Kabeln).
Dies gewährleistet feste, sichere und dauerhafte Verbindungen.

Alpha+ 500VDC 2P, 16A, C-Kurve, 6kA - EPB63MDC2C16 DC-Leistungsschalter - Betrieb und Anwendungen

Dieser Schutzschalter schützt den Stromkreis durch zwei sich ergänzende Systeme:

• Thermischer Schutz (Überlast): wirkt, wenn der Strom über einen längeren Zeitraum sichere Werte überschreitet, und verhindert so eine übermäßige Erwärmung der Leiter und mögliche Schäden an den Geräten oder Brandgefahr.
• Magnetischer Schutz (Kurzschluss): reagiert fast augenblicklich auf sehr hohe Ströme, unterbricht die Versorgung und schützt die Anlage vor schwerwiegenden Fehlern.

Auf diese Weise schützt der Leistungsschalter sowohl vor progressiven Stromanstiegen als auch vor plötzlichen Fehlern und gewährleistet eine schnelle und effektive Reaktion.

Hauptvorteile des DC Alpha+ 500VDC 2P, 16A DC-Schutzschalters

Dieser Schutzschalter hat folgende Vorteile:

• Sicherer DC-Betrieb: garantiert eine korrekte Löschung von anhaltenden Lichtbögen bei Gleichstrom.
• Optimiert für Gleichstrom bis zu 500 V: bietet Sicherheit in Anlagen mit hohen Spannungen.
• 2-polig zur vollständigen Unterbrechung des Gleichstromkreises: verbessert die Sicherheit bei Wartung und Betrieb.
• Ausgeglichene C-Kurve: übersteht übliche Anlaufspitzen, ohne störende Auslösungen.
• Hohe Schnittleistung: Sein Wert von 6 kA ermöglicht es, Stromkreise mit hohen Sicherheitsanforderungen zu schützen.
• Schnelle und modulare Installation: ist einfach auf DIN-Schienen zu montieren und ermöglicht so ordentliche Erweiterungen.
• Integrierter Überlast- und KurzschlussschutzKombination aus thermischem und magnetischem Schutz.
• Reduziert den Kontaktverschleiß und verlängert die Lebensdauer: dank technischer Lösungen zur Lichtbogenkontrolle und angepasster Geometrien.

Technische Informationen für Alpha+ 500VDC 2P, 16A, C-Kurve, 6kA DC-Schutzschalter - EPB63MDC2C16

Alpha+ 500VDC 2P, 16A DC Schutzschalter Datenblatt
